Produktnummer:
10220770
Hersteller:
DESTACO

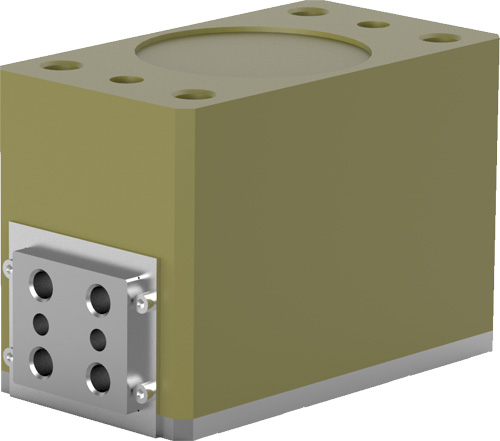

DESTACO RP-15M Parallelgreifer Doppelkeilantrieb mit 2 Backen, Greifkraft: 310 N, Hub 12,7 mm
Auswahl_1:
RP - Grundmodell
Auswahl_2:
Größe 15
Auswahl_3:
M - metrisch
Auswahl_4:
- Standardhub
Auswahl_5:
- Dichtungen Buna-N
Produktnummer:
10220770
DESTACO RP - abgedichtete Miniatur - Parallelgreifer für Automobil-Montageanwendungen
Beschreibung
Miniatur-Parallelgreifer mit Doppelkeilantrieb RP Greifkraft: 178N-979N. Destaco Parallelgreifer der Serie RP sind für das Teilepressen in gereihter Anordnung, OEM Pick-and-Place Maschinen und Verpackungsanwendungen ausgelegt. Häufig eingesetzter robuster Greifer mit Abdichtung für die Automobilmontage. Doppelkeil-Konstruktion für Anwendungen mit hoher Schlagbeanspruchung. Unterteil aus gehärtetem Stahl für Teilepressanwendungen. Induktiv-Abfrage von Backenpositionen.
RP - Parallelgreifer mit Doppelkeilantrieb
• Allgemein
Dieses Greifermodell wird in der Industrie am häufigsten eingesetzt. Bei robuster Bauweise liefert dieser Greifer sehr?hohe Greifkräfte.
• Kleine Werkstücke
Die kompakte Bauweise, hohe Greifkraft und erweiterte Backenanordnung erleichtert die Anbringung von Greifer- fingern für kleine Teile.
• Roboteranwendungen
Wegen des guten Verhältnisses von Greifkraft zu Gewicht wird dieser Greifer gerne auf kleinen Robotern eingesetzt.
• Miniatur-Ausführung
Die geringe Baugröße erlaubt die Einrichtung ganzer Greiferbatterien in dichter Anordnung und damit das Parallel-Handling mehrerer Teile.
Robohand Greifer, Schwenkeinheiten und Linear-Einheiten
RP - Parallelgreifer mit Doppelkeilantrieb
• Allgemein
Dieses Greifermodell wird in der Industrie am häufigsten eingesetzt. Bei robuster Bauweise liefert dieser Greifer sehr?hohe Greifkräfte.
• Kleine Werkstücke
Die kompakte Bauweise, hohe Greifkraft und erweiterte Backenanordnung erleichtert die Anbringung von Greifer- fingern für kleine Teile.
• Roboteranwendungen
Wegen des guten Verhältnisses von Greifkraft zu Gewicht wird dieser Greifer gerne auf kleinen Robotern eingesetzt.
• Miniatur-Ausführung
Die geringe Baugröße erlaubt die Einrichtung ganzer Greiferbatterien in dichter Anordnung und damit das Parallel-Handling mehrerer Teile.
Robohand Greifer, Schwenkeinheiten und Linear-Einheiten
Eigenschaften
| Absolute Genauigkeit (±mm): | 0,05 |
|---|---|
| Auswahl_1: | RP - Grundmodell |
| Auswahl_2: | Größe 15 |
| Auswahl_3: | M - metrisch |
| Auswahl_4: | - Standardhub |
| Auswahl_5: | - Dichtungen Buna-N |
| Backen Betrieb: | synchronisiert |
| Druckbereich: | 3-7 |
| Federunterstützung: | Optional |
| Gewicht [kg]: | 0,57 |
| Greifkraft (N): | 311 |
| Hub (mm): | 12,7 |
| Konfiguration: | Metrische Ausführung |
| Max. Fingerlänge (mm): | 89 |
| Produkttypen: | RP-15M |
| Schließ-/ Öffnungszeit (Sek): | 0.2 |
| Sonderausführung: | hohe Greifkräfte |
| Standard Temperaturbereich: | -35° bis 80°C |
| Viton Temperaturbereich: | -30° bis 150°C |
| Wiederholgenauigkeit (±mm): | 0,03 |
| Zylinder Ø (mm): | 31,8 |
Dokumente
2
| Variante | Auswahl_1 | Auswahl_5 | Auswahl_4 | Auswahl_3 | Auswahl_2 | Preis |
|---|---|---|---|---|---|---|
|
10230748 (RP-11M) |
RP - Grundmodell | - Dichtungen Buna-N | - Standardhub | M - metrisch | Größe 11 | ab 410,00 € |
|
10230750 (RP-12M) |
RP - Grundmodell | - Dichtungen Buna-N | - Standardhub | M - metrisch | Größe 12 | ab 447,00 € |
|
10220770 (RP-15M) |
RP - Grundmodell | - Dichtungen Buna-N | - Standardhub | M - metrisch | Größe 15 | ab 497,00 € |
|
10322574 (RP-17M-D) |
RP - Grundmodell | - Dichtungen Buna-N | D - Sonderhub | M - metrisch | Größe 17 | ab 660,00 € |
|
10224514 (RP-17M) |
RP - Grundmodell | - Dichtungen Buna-N | - Standardhub | M - metrisch | Größe 17 | ab 670,00 € |
|
10230749 (RP-11M-0-V) |
RP - Grundmodell | V - Dichtungen Viton® Hohe Temperatur | - Standardhub | M - metrisch | Größe 11 | Auf Anfrage |
