Produktnummer:
10259740
Herstellernummer:
TC1-050-T-00
Hersteller:
DESTACO
DESTACO TC1-050-T-00 kollaborative manuelle Werkzeugwechsler Werkzeugseite, Lochbild 00 ungelocht, max. Werkstückgewicht 10Kg, max. Drehmoment 1000 Nm,
Auswahl_1:
TC1
Auswahl_2:
050
Auswahl_3:
T-00
Lochbild:
T-00
Produktanfrage
DESTACO TC1-Serie Kollaborative Robotik, Cobot-Arbeitszellen
Beschreibung

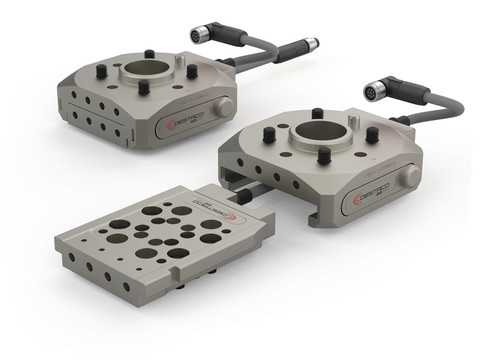

Die manuellen Werkzeugwechsler der TC1 Serie von DESTACO sind ultraleicht, kompakt und ideal geeignet für Cobot-Arbeitszellen und Anwendungen, die kundenspezifische Kupplungslösungen erfordern. Dieser sichere, bedienungs-freundliche, langlebige und extrem wiederholgenaue Werkzeugwechsler besitzt ein sehr flaches Profil und eine Kupplungslösung mit Druckluft- und Elektrodurchführungen. Der Werkzeugwechsler besitzt eine IS0 9409-Halterung und ist in einer ungelochten Version erhältlich, die sich von Maschinenbauern problemlos für anwendungsspezifische Bedürfnisse adaptieren lässt.
Leichte Kupplungslösung (330g)
• Passivverriegelung, Drucktastenentriegelung
• Optische Verriegelungsanzeige als Sicherheits-Feature
• Elektro- und Druckluftzuführungen
• Flaches Profil (25mm) im verbundenen Zustand
Bestell-Nummernschlüssel für TC1-Serie Kollaborative Robotik, Cobot-Arbeitszellen Erläuterung:
Auswahl_1: Grundmodell - TC1
Auswahl_2: Größe
Auswahl_3: Roboter- oder Werkzeugseite
Werkzeugseite:

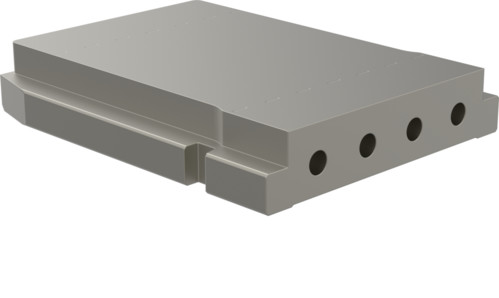

T-00 für kundenspezifische Tooling-Lochbilder, ungelocht

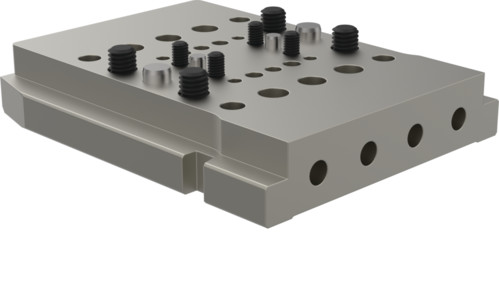

T-01 Halterung für DESTACO Robohand-Produktev

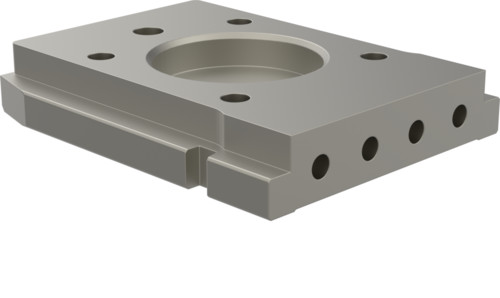

T-02 mit ISO-9409-1-50-4-M6 Cobot/Roboter-Lochbild
Roboterseite:

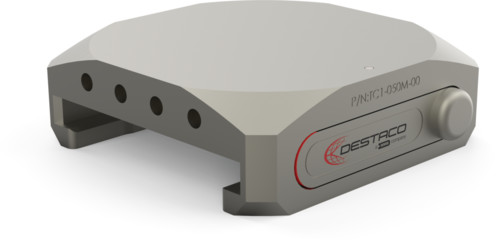

M-00 für kundenspezifische Roboter-Lochbilder, ungelocht
M-01 Roboterplatte mit ISO-9409-1-50-4-M6 Lochbild für Cobot/Roboter
Leichte Kupplungslösung (330g)
• Passivverriegelung, Drucktastenentriegelung
• Optische Verriegelungsanzeige als Sicherheits-Feature
• Elektro- und Druckluftzuführungen
• Flaches Profil (25mm) im verbundenen Zustand
Bestell-Nummernschlüssel für TC1-Serie Kollaborative Robotik, Cobot-Arbeitszellen Erläuterung:
Auswahl_1: Grundmodell - TC1
Auswahl_2: Größe
Auswahl_3: Roboter- oder Werkzeugseite
Werkzeugseite:
T-00 für kundenspezifische Tooling-Lochbilder, ungelocht
T-01 Halterung für DESTACO Robohand-Produktev
T-02 mit ISO-9409-1-50-4-M6 Cobot/Roboter-Lochbild
Roboterseite:
M-00 für kundenspezifische Roboter-Lochbilder, ungelocht
M-01 Roboterplatte mit ISO-9409-1-50-4-M6 Lochbild für Cobot/Roboter
Eigenschaften
| Auswahl_1: | TC1 |
|---|---|
| Auswahl_2: | 050 |
| Auswahl_3: | T-00 |
| Lochbild: | T-00 |
| Max. Belastung (kg): | 10 |
| Modul: | 0 |
| Optional: | 0 |
| Roboterseite: | 0 |
| Werkzeugseite: | W |
| Wiederholgenauigkeit (±mm): | 0,025 |
| max. Drehmoment Nm: | 1000 |
| max. °C: | -30°-66° |
Dokumente
2
| Variante | Lochbild | Auswahl_3 | Auswahl_2 | Auswahl_1 | Preis |
|---|---|---|---|---|---|
|
10259740 (TC1-050-T-00) |
T-00 | T-00 | 050 | TC1 | Auf Anfrage |
|
10259741 (TC1-050-T-01) |
T-01 direckt connect | T-00 | 050 | TC1 | Auf Anfrage |
|
10259742 (TC1-050-T-02) |
T-02 ISO 9409 | T-01 | 050 | TC1 | Auf Anfrage |
|
10259743 (TC1-050-M-00) |
T-00 | M-00 | 050 | TC1 | Auf Anfrage |
|
10259744 (TC1-050-M-02) |
M-02 ISO 9409 | M-02 | 050 | TC1 | Auf Anfrage |
|
10259745 (TC1-050H-01) |
T-01 direckt connect | H-01 | 050 | TC1 | Auf Anfrage |
|
10300976 (TC1-050-M-01) |
T-01 | M-01 | 050 | TC1 | Auf Anfrage |
