Produktnummer:
10249195
Herstellernummer:
TCC-2E03005CL8
Hersteller:
DESTACO

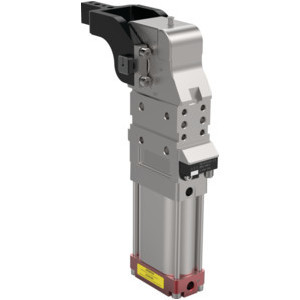

DESTACO TCC-2E03005CL8, Kraftspanner mit Toleranzausgleich Öffnungswinkel (Grad) 5-135°, Maximales Haltemoment (Nm 380, Zylinder Durchmesser (mm) 40, Spannarmausführung U mittig, Sensor: L8 mit PNP in-line Stecker, Zyl. mit entsperrbarem Rückschlagventil
Anschluss G:
1/4
Modell:
Rückschlagventil
Zylinder Ø (mm):
50
Produktanfrage
DESTACO TCC-2E Serie Kraftspanner mit Toleranzausgleich
Beschreibung
Die TCC-Serie Kraftspanner mit Toleranzausgleich und Spannarmbewegung sorgt mit ihrer Toleranzkompensation und den verschiedenen erhältlichen Größen für mehr Flexibilität. Über eine Armbewegung von 3 Grad Schwenkwinkel wird die hohe Spannkraft erreicht, ohne Abstimmplatten zu verwenden. Dadurch das eine Positionierung und Fixierung in manuellen und automatisierten Vorrichtungen möglich ist, eignet sich die Serie insbesondere für vielfältige Anwendungen beim Schweißen. Die Destaco TCC-Serie ist in den Größen 40 Millimeter,50 Millimeter und 63 Millimeter erhältlich.
Produkt-Highlights/Optionen:
• In der Anwendung einstellbarer Öffnungswinkel
• Geschlossene Aluminium Grundkörper
• U-Spannarme und seitliche Spannarme optional erhältlich
• Optionaler Handhebel (nur 82m-3E)
• Die B-Version hat die gleiche vordere Befestigungsfläche wie die Grösse 50 und 63
- Form E: standard Befestigung
- Form B: vordere Befestigung
- Form N: NAAMS seiten Befestigung nur für Größe 63
- 03: U-Spannarme
- 23: seitliche Spannarme
- 00: ohne Handhebel
- 63: Zylindergröße
- L8: Sensor, PNP mit in-line Stecker
Bestellhinweis:
TCC-2E230063L8
Produkt-Highlights/Optionen:
• In der Anwendung einstellbarer Öffnungswinkel
• Geschlossene Aluminium Grundkörper
• U-Spannarme und seitliche Spannarme optional erhältlich
• Optionaler Handhebel (nur 82m-3E)
• Die B-Version hat die gleiche vordere Befestigungsfläche wie die Grösse 50 und 63
- Form E: standard Befestigung
- Form B: vordere Befestigung
- Form N: NAAMS seiten Befestigung nur für Größe 63
- 03: U-Spannarme
- 23: seitliche Spannarme
- 00: ohne Handhebel
- 63: Zylindergröße
- L8: Sensor, PNP mit in-line Stecker
Bestellhinweis:
TCC-2E230063L8
Eigenschaften
| Anschluss G: | 1/4 |
|---|---|
| Haltemoment max. Nm: | 1300 |
| Handhebel: | nein |
| Max. Spannmoment bei 5 bar Nm: | 270 |
| Modell: | Rückschlagventil |
| Sensor: | L8 |
| Spannarm: | U mittig |
| Standardöffnungswinkel: | 5-135° |
| Zylinder Ø (mm): | 50 |
Dokumente
2
| Variante | Zylinder Ø (mm) | Anschluss G | Modell | Preis |
|---|---|---|---|---|
|
10249110 (TCC-2B03004000) |
40 | 1/8 | standard | Auf Anfrage |
|
10249111 (TCC-2E03004000) |
40 | 1/8 | standard | Auf Anfrage |
|
10249112 (TCC-2E03005000) |
50 | 1/4 | standard | Auf Anfrage |
|
10249113 (TCC-2E03006300) |
63 | 1/4 | standard | Auf Anfrage |
|
10249114 (TCC-2NXX006XXX) |
63 | - | standard | Auf Anfrage |
|
10249186 (TCC-2E030040L8) |
40 | 1/8 | standard | Auf Anfrage |
|
10249187 (TCC-2B030040L8) |
40 | 1/8 | standard | Auf Anfrage |
|
10249188 (TCC-2E030050L8) |
50 | 1/4 | standard | Auf Anfrage |
|
10249189 (TCC-2E030063L8) |
63 | 1/4 | standard | Auf Anfrage |
|
10249190 (TCC-2B03004C00) |
40 | 1/8 | Rückschlagventil | Auf Anfrage |
|
10249191 (TCC-2E03004C00) |
40 | 1/8 | Rückschlagventil | Auf Anfrage |
|
10249192 (TCC-2E03005C00) |
50 | 1/4 | Rückschlagventil | Auf Anfrage |
|
10249193 (TCC-2E03006C00) |
63 | 1/4 | Rückschlagventil | Auf Anfrage |
|
10249194 (TCC-2E03004CL8) |
40 | 1/8 | Rückschlagventil | Auf Anfrage |
|
10249195 (TCC-2E03005CL8) |
50 | 1/4 | Rückschlagventil | Auf Anfrage |
|
10249196 (TCC-2E03006CL8) |
63 | 1/4 | Rückschlagventil | Auf Anfrage |
