Produktnummer:
10116692
Hersteller:
Norelem

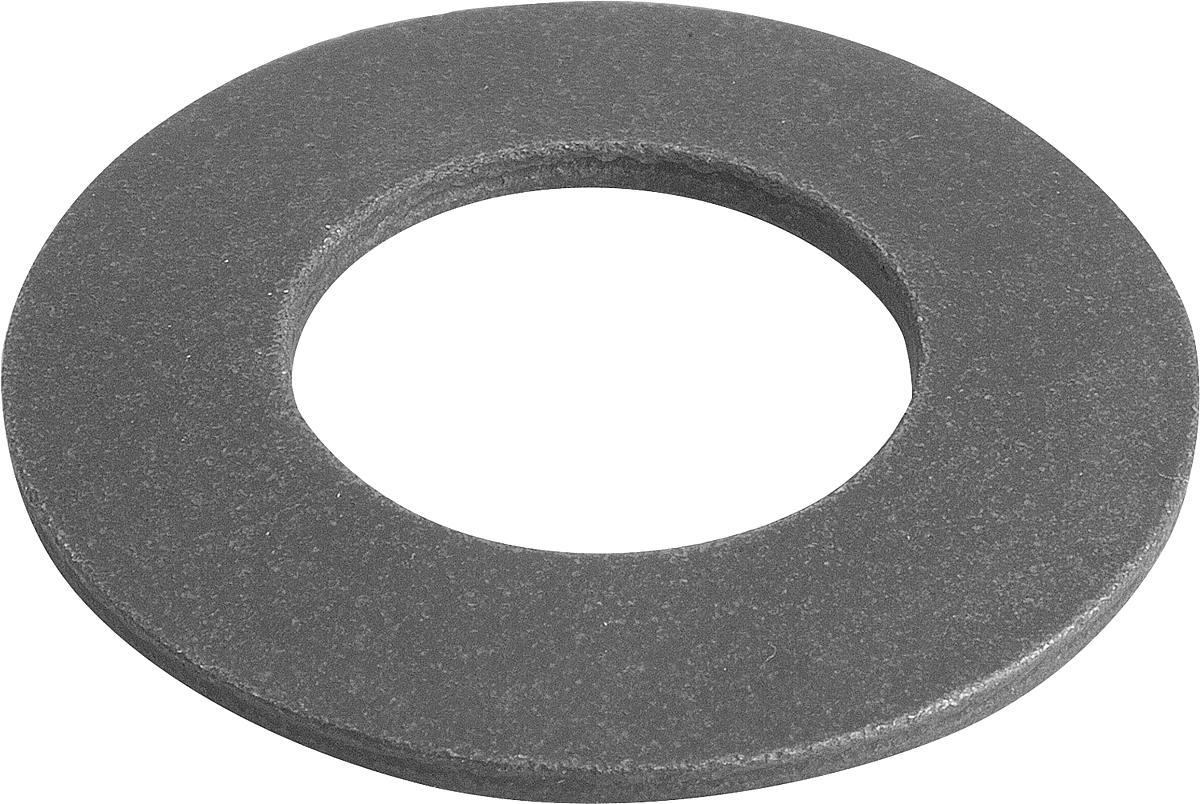

DIN 2093, TELLERFEDER D=31, D1=63
D:
31
D1:
63
E:
2,5
DIN 2093 Tellerfedern
Beschreibung
Wird der Federteller als Federpaket zusammengestellt, so kann die Federkraft der einzelnen Tellerfeder mit der Anzahl der Tellerfedern multipliziert werden. D.h. hohe Federkraft bei kurzem Federweg.
Wird der Federteller als Federsäule zusammengestellt, so ist die Federkraft der einzelnen Tellerfeder gleich der Federkraft der gesamten Federsäule. D.h. geringe Federkraft bei langem Federweg.
F = 0,25 · H
Werkstoff: Federstahl.
Ausführung: phosphatiert und geölt.
Wird der Federteller als Federsäule zusammengestellt, so ist die Federkraft der einzelnen Tellerfeder gleich der Federkraft der gesamten Federsäule. D.h. geringe Federkraft bei langem Federweg.
F = 0,25 · H
Werkstoff: Federstahl.
Ausführung: phosphatiert und geölt.

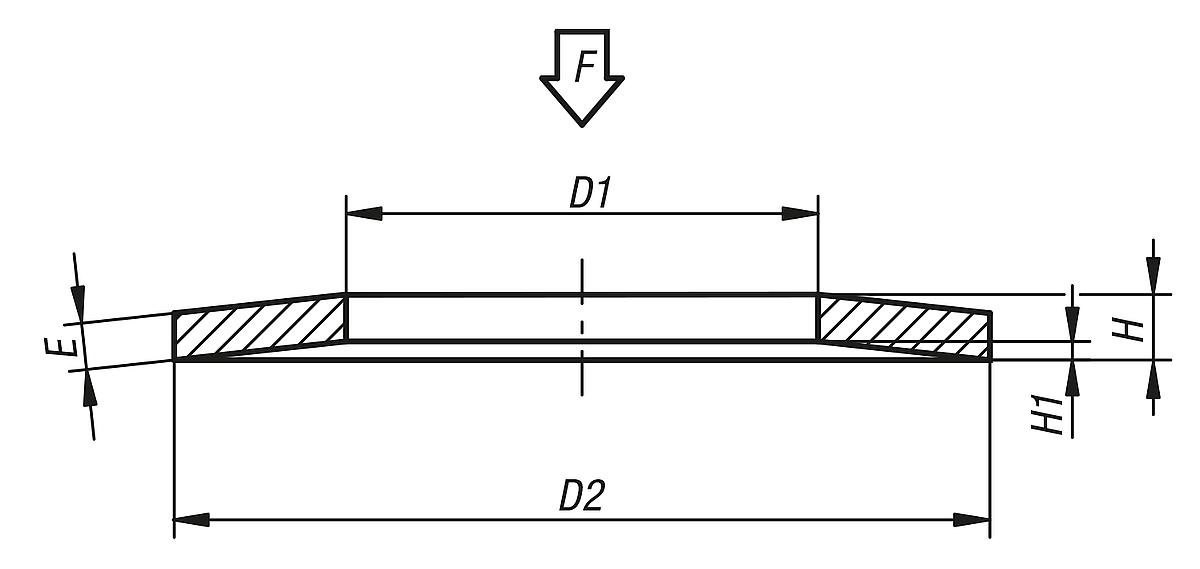

Eigenschaften
| D: | 31 |
|---|---|
| D1: | 63 |
| E: | 2,5 |
| F (N): | 2942,0 |
| H: | 1,75 |
| H1: | 4,25 |
Dokumente
1
| Variante | D1 | D | E | Preis |
|---|---|---|---|---|
|
10116694 (07360-030) |
8 | 3,2 | 0,4 | ab 0,38 € |
|
10116695 (07360-050) |
10 | 5,2 | 0,4 | ab 0,45 € |
|
10116696 (07360-051) |
15 | 5,2 | 0,7 | ab 0,50 € |
|
10116697 (07360-060) |
12,5 | 6,2 | 0,5 | ab 0,50 € |
|
10116698 (07360-061) |
12 | 6,2 | 0,5 | ab 0,50 € |
|
10116699 (07360-070) |
14 | 7,2 | 0,8 | ab 0,52 € |
|
10116700 (07360-080) |
16 | 8,2 | 0,9 | ab 0,52 € |
|
10116701 (07360-081) |
16 | 8,2 | 0,6 | ab 0,52 € |
|
10116674 (07360-090) |
18 | 9,2 | 1 | ab 0,83 € |
|
10116675 (07360-100) |
20 | 10,2 | 1,1 | ab 0,83 € |
|
10116676 (07360-101) |
20 | 10,2 | 0,9 | ab 0,83 € |
|
10116677 (07360-102) |
20 | 10,2 | 0,8 | ab 0,83 € |
|
10116678 (07360-120) |
25 | 12,2 | 1,5 | ab 0,92 € |
|
10116679 (07360-121) |
23 | 12,2 | 1,25 | ab 0,92 € |
|
10116680 (07360-123) |
23 | 12,2 | 1 | ab 0,93 € |
|
10116681 (07360-140) |
28 | 14,2 | 1,5 | ab 0,93 € |
|
10116682 (07360-141) |
28 | 14,2 | 1 | ab 0,93 € |
|
10116683 (07360-160) |
31,5 | 16,3 | 1,75 | ab 0,97 € |
|
10116684 (07360-161) |
31,5 | 16,3 | 1,25 | ab 0,97 € |
|
10116686 (07360-182) |
35,5 | 18,3 | 1,25 | ab 1,15 € |
|
10116685 (07360-180) |
35,5 | 18,3 | 2 | ab 1,30 € |
|
10116687 (07360-200) |
40 | 20,4 | 2,25 | ab 1,56 € |
|
10116688 (07360-220) |
45 | 22,4 | 2,5 | ab 2,09 € |
|
10116689 (07360-250) |
50 | 25,4 | 3 | ab 2,59 € |
|
10116690 (07360-251) |
50 | 25,4 | 2,5 | ab 2,59 € |
|
10116691 (07360-280) |
56 | 28,5 | 2 | ab 2,60 € |
|
10116692 (07360-310) |
63 | 31 | 2,5 | ab 3,52 € |
|
10116693 (07360-360) |
70 | 40,5 | 4 | ab 6,99 € |
