Produktnummer:
10206769
Herstellernummer:
23010.0226
Hersteller:
Halder

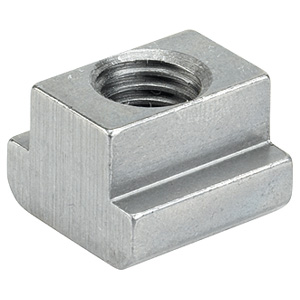

DIN 508 M 16 x 22, Güte 10 Mutter für T-Nuten, Oberfläche brüniert
Material:
Vergütungsstahl 10
Nutenmaß:
22
d (mm):
M16
| Anzahl | Preis* |
|---|---|
| Bis 62 |
6,70 €
|
| Bis 87 |
6,03 €
|
| Bis 112 |
5,36 €
|
| Ab 113 |
4,94 €
|
Produktnummer:
10206769
DIN 508 Muttern für T-Nuten
Beschreibung

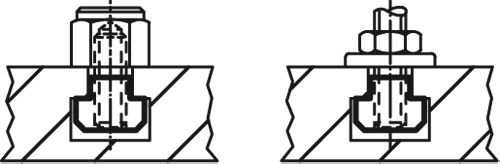

Die volle Belastbarkeit der Mutter für T-Nuten setzt voraus, dass eine Verschraubung über die gesamte Gewindelänge der Mutter sichergestellt ist.
Werkstoff: Vergütungsstahl, Güte 10, brüniert, oder verzinkt
Vergütungsstahl, Güte 8, blank, oder verzinkt
rostfreier Stahl 1.4305
Werkstoff: Vergütungsstahl, Güte 10, brüniert, oder verzinkt
Vergütungsstahl, Güte 8, blank, oder verzinkt
rostfreier Stahl 1.4305
Eigenschaften

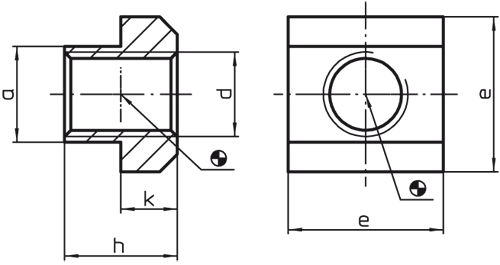

| Gewicht (g): | 175 |
|---|---|
| Material: | Vergütungsstahl 10 |
| Nutenmaß: | 22 |
| Prüfkraft nach DIN 508 F min. N x 10³: | 128 |
| a: | 21,6 |
| d (mm): | M16 |
| e: | 35 |
| für T-Nuten DIN 650: | 22 |
| h: | 28 |
| k: | 14 |
Dokumente
1
| Variante | d (mm) | Nutenmaß | Material | Preis |
|---|---|---|---|---|
|
10206729 (23010.0061) |
M5 | 6 | Vergütungsstahl 8 | ab 0,48 € |
|
10206731 (23010.0081) |
M6 | 8 | Vergütungsstahl 8 | ab 0,50 € |
|
10206732 (23010.0082) |
M6 | 8 | Vergütungsstahl 10 | ab 0,55 € |
|
10206730 (23010.0062) |
M5 | 6 | Vergütungsstahl 10 | ab 0,56 € |
|
10206733 (23010.0101) |
M8 | 10 | Vergütungsstahl 8 | ab 0,58 € |
|
10206734 (23010.0102) |
M8 | 10 | Vergütungsstahl 10 | ab 0,64 € |
|
10206737 (23010.0121) |
M10 | 12 | Vergütungsstahl 8 | ab 0,65 € |
|
10206738 (23010.0122) |
M10 | 12 | Vergütungsstahl 10 | ab 0,80 € |
|
10206741 (23010.0141) |
M12 | 14 | Vergütungsstahl 8 | ab 0,88 € |
|
10206742 (23010.0142) |
M12 | 14 | Vergütungsstahl 10 | ab 1,02 € |
|
10206727 (23010.0051) |
M4 | 5 | Vergütungsstahl 8 | ab 1,16 € |
|
10206746 (23010.0161) |
16 | Vergütungsstahl 8 | ab 1,17 € | |
|
10206728 (23010.0052) |
M4 | 5 | Vergütungsstahl 10 | ab 1,22 € |
|
10206752 (23010.0181) |
M16 | 18 | Vergütungsstahl 8 | ab 1,40 € |
|
10206747 (23010.0162) |
16 | Vergütungsstahl 10 | ab 1,46 € | |
|
10206735 (23010.0103) |
M6 | 10 | Vergütungsstahl 8 | ab 1,51 € |
|
10206739 (23010.0123) |
M8 | 12 | Vergütungsstahl 8 | ab 1,70 € |
|
10206736 (23010.0104) |
M6 | 10 | Vergütungsstahl 10 | ab 1,71 € |
|
10206740 (23010.0124) |
M8 | 12 | Vergütungsstahl 10 | ab 1,78 € |
|
10206753 (23010.0182) |
M16 | 18 | Vergütungsstahl 10 | ab 1,78 € |
|
10206743 (23010.0143) |
M10 | 14 | Vergütungsstahl 8 | ab 1,86 € |
|
10206745 (23010.0145) |
M8 | 14 | Vergütungsstahl 10 | ab 2,16 € |
|
10206744 (23010.0144) |
M10 | 14 | Vergütungsstahl 10 | ab 2,18 € |
|
10206759 (23010.0201) |
M18 | 20 | Vergütungsstahl 8 | ab 2,37 € |
|
10206748 (23010.0163) |
M12 | 16 | Vergütungsstahl 8 | ab 2,49 € |
|
10206790 (23010.0721) |
M6 | 8 | rostfreier Stahl | ab 2,71 € |
|
10206764 (23010.0221) |
M20 | 22 | Vergütungsstahl 8 | ab 2,76 € |
|
10206749 (23010.0164) |
M12 | 16 | Vergütungsstahl 10 | ab 2,79 € |
|
10206760 (23010.0202) |
M18 | 20 | Vergütungsstahl 10 | ab 2,84 € |
|
10206791 (23010.0731) |
M8 | 10 | rostfreier Stahl | ab 2,99 € |
|
10206754 (23010.0183) |
M14 | 18 | Vergütungsstahl 8 | ab 3,24 € |
|
10206756 (23010.0185) |
M12 | 18 | Vergütungsstahl 10 | ab 3,25 € |
|
10206755 (23010.0184) |
M14 | 18 | Vergütungsstahl 10 | ab 3,44 € |
|
10206765 (23010.0222) |
M20 | 22 | Vergütungsstahl 10 | ab 3,46 € |
|
10206750 (23010.0165) |
M10 | 16 | Vergütungsstahl 10 | ab 3,58 € |
|
10206751 (23010.0166) |
M8 | 16 | Vergütungsstahl 10 | ab 3,58 € |
|
10206792 (23010.0741) |
M10 | 12 | rostfreier Stahl | ab 3,62 € |
|
10206761 (23010.0203) |
M16 | 20 | Vergütungsstahl 8 | ab 4,11 € |
|
10206757 (23010.0186) |
M10 | 18 | Vergütungsstahl 10 | ab 4,31 € |
|
10206758 (23010.0187) |
M8 | 18 | Vergütungsstahl 10 | ab 4,31 € |
|
10206770 (23010.0241) |
M22 | 24 | Vergütungsstahl 8 | ab 4,32 € |
|
10206762 (23010.0204) |
M16 | 20 | Vergütungsstahl 10 | ab 4,63 € |
|
10206793 (23010.0751) |
M12 | 14 | rostfreier Stahl | ab 4,78 € |
|
10206775 (23010.0281) |
M24 | 28 | Vergütungsstahl 8 | ab 4,91 € |
|
10206763 (23010.0205) |
M12 | 20 | Vergütungsstahl 10 | ab 5,20 € |
|
10206771 (23010.0242) |
M22 | 24 | Vergütungsstahl 10 | ab 5,31 € |
|
10206766 (23010.0223) |
M18 | 22 | Vergütungsstahl 8 | ab 5,55 € |
|
10206768 (23010.0225) |
M12 | 22 | Vergütungsstahl 10 | ab 6,15 € |
|
10206776 (23010.0282) |
M24 | 28 | Vergütungsstahl 10 | ab 6,53 € |
|
10206767 (23010.0224) |
M18 | 22 | Vergütungsstahl 10 | ab 6,65 € |
|
10206769 (23010.0226) |
M16 | 22 | Vergütungsstahl 10 | ab 6,70 € |
|
10206794 (23010.0761) |
M14 | 16 | rostfreier Stahl | ab 7,00 € |
|
10206795 (23010.0781) |
M16 | 18 | rostfreier Stahl | ab 7,50 € |
|
10206772 (23010.0243) |
M20 | 24 | Vergütungsstahl 8 | ab 8,75 € |
|
10206773 (23010.0244) |
M20 | 24 | Vergütungsstahl 10 | ab 9,45 € |
|
10206774 (23010.0246) |
M16 | 24 | Vergütungsstahl 10 | ab 9,45 € |
|
10206781 (23010.0361) |
M30 | 36 | Vergütungsstahl 8 | ab 12,56 € |
|
10206779 (23010.0286) |
M16 | 28 | Vergütungsstahl 10 | ab 12,90 € |
|
10206778 (23010.0284) |
M20 | 28 | Vergütungsstahl 10 | ab 13,10 € |
|
10206782 (23010.0362) |
M30 | 36 | Vergütungsstahl 10 | ab 14,68 € |
|
10206777 (23010.0283) |
M22 | 28 | Vergütungsstahl 10 | ab 14,75 € |
|
10206783 (23010.0364) |
M24 | 36 | Vergütungsstahl 10 | ab 25,55 € |
|
10206780 (23010.0322) |
M27 | 32 | Vergütungsstahl 10 | ab 28,65 € |
|
10206784 (23010.0421) |
M36 | 42 | Vergütungsstahl 8 | ab 43,60 € |
|
10206785 (23010.0422) |
M36 | 42 | Vergütungsstahl 10 | ab 47,10 € |
|
10206786 (23010.0481) |
M42 | 48 | Vergütungsstahl 8 | ab 61,55 € |
|
10206787 (23010.0482) |
M42 | 48 | Vergütungsstahl 10 | ab 69,95 € |
|
10206788 (23010.0541) |
M48 | 54 | Vergütungsstahl 8 | ab 94,85 € |
|
10206789 (23010.0542) |
M48 | 54 | Vergütungsstahl 10 | ab 104,30 € |
|
10297273 (23010.10-M8x10-vz) |
M8 | 10 | Vergütungsstahl 10, galvanisch verzinkt | Auf Anfrage |
|
10323779 (23010.0284.04) |
M20 | 28 | Vergütungsstahl 10, galvanisch verzinkt | Auf Anfrage |
