Produktnummer:
10114397
Herstellernummer:
07420-210
Hersteller:
Norelem

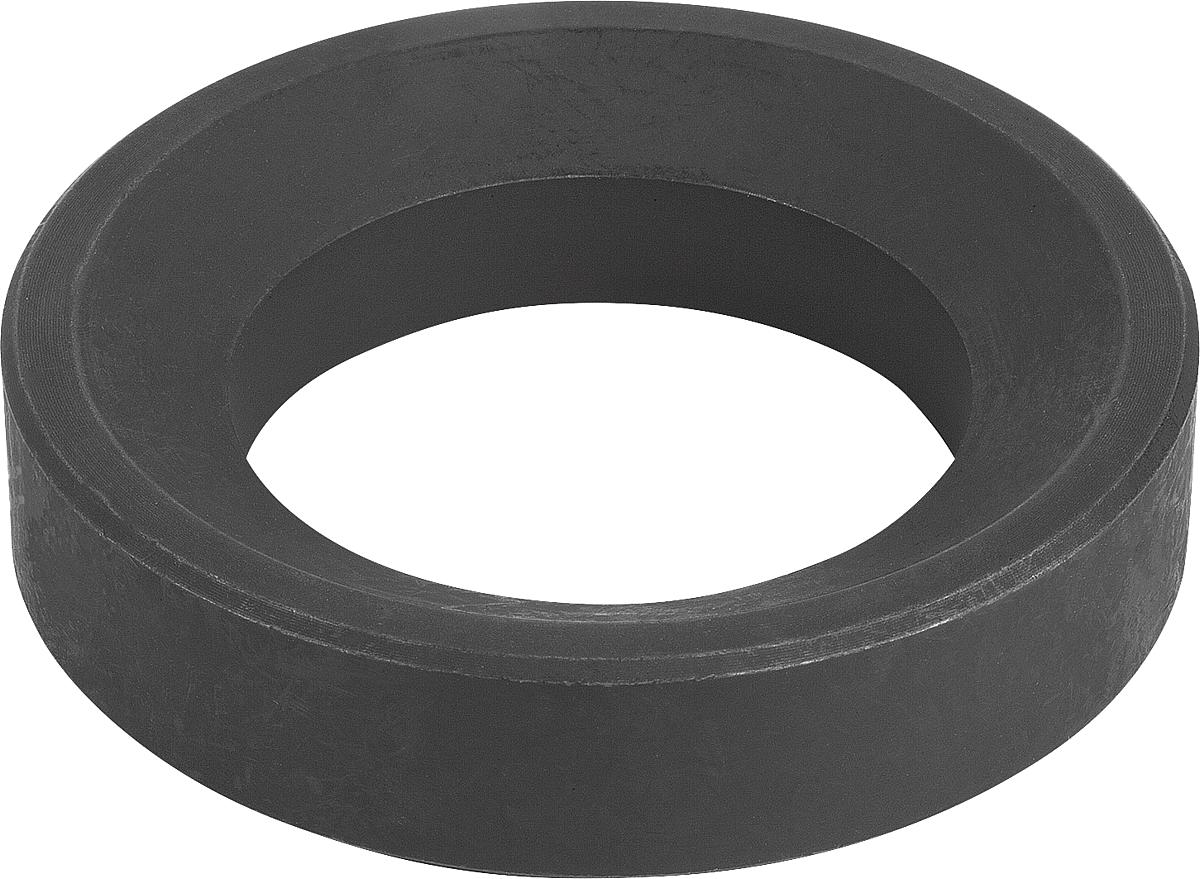

DIN 6319 KEGELPFANNE , FORM D, D2=12
D2:
12
Form:
D
Material:
Stahl
Produktnummer:
10114397

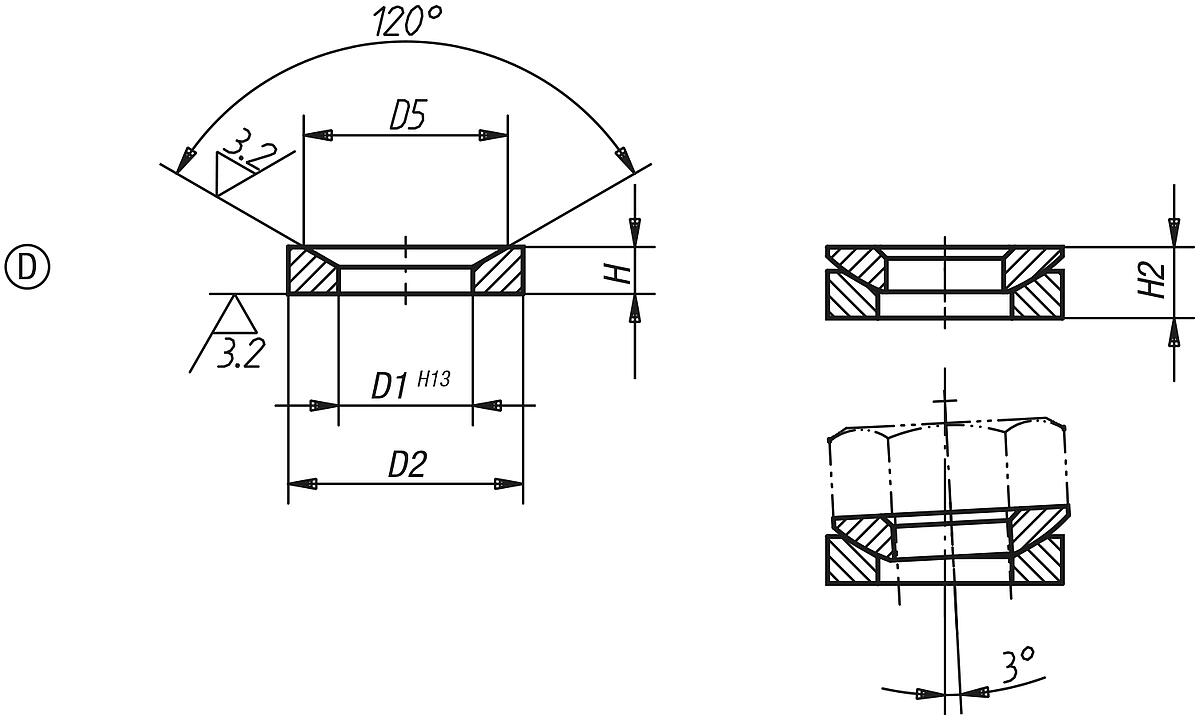

DIN 6319 Kegelpfannen Form D und G, Ausgabe 10/01
Beschreibung
Für Langlöcher sollten die DIN 6319 Kegelpfannen Ausführung G eingesetzt werden.
Belastbarkeitsangaben gelten nicht für Edelstahl-Ausführungen.
Werkstoff:
Einsatzstahl oder nichtrostender Stahl.
Form G, Vergütungsstahl vergütet auf HV 390 ±40.
Ausführung:
einsatzgehärtet. Edelstahl-Ausführung ungehärtet, blank.
Belastbarkeitsangaben gelten nicht für Edelstahl-Ausführungen.
Werkstoff:
Einsatzstahl oder nichtrostender Stahl.
Form G, Vergütungsstahl vergütet auf HV 390 ±40.
Ausführung:
einsatzgehärtet. Edelstahl-Ausführung ungehärtet, blank.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 26 |
|---|---|
| D2: | 12 |
| D4: | 21 |
| D5: | 18,5 |
| Form: | D |
| H3: | 4,2 |
| H4 mit Kegelpfanne: | 6,3 |
| Material: | Stahl |
| für Bolzen Ø: | 10 |
Dokumente
1
| Variante | D2 | Form | Material | Preis |
|---|---|---|---|---|
|
10114395 (07420-206) |
7,1 | D | Stahl | ab 0,34 € |
|
10114396 (07420-208) |
9,6 | D | Stahl | ab 0,38 € |
|
10114394 (07420-205) |
6 | D | Stahl | ab 0,41 € |
|
10114420 (07420-305) |
6 | G | Stahl | ab 0,42 € |
|
10114397 (07420-210) |
12 | D | Stahl | ab 0,54 € |
|
10114398 (07420-212) |
14,2 | D | Stahl | ab 0,58 € |
|
10114421 (07420-306) |
7,1 | G | Stahl | ab 0,67 € |
|
10114400 (07420-216) |
19 | D | Stahl | ab 0,97 € |
|
10114409 (07420-0206) |
7,1 | D | Edelstahl 1.4305 (A1) | ab 1,00 € |
|
10114422 (07420-308) |
9,6 | G | Stahl | ab 1,01 € |
|
10114423 (07420-310) |
12 | G | Stahl | ab 1,28 € |
|
10114399 (07420-214) |
16,5 | D | Stahl | ab 1,37 € |
|
10114410 (07420-0208) |
9,6 | D | Edelstahl 1.4305 (A1) | ab 1,45 € |
|
10114401 (07420-220) |
23,2 | D | Stahl | ab 1,48 € |
|
10114431 (07420-0306) |
7,1 | G | Edelstahl 1.4305 (A1) | ab 1,55 € |
|
10114424 (07420-312) |
14,2 | G | Stahl | ab 1,77 € |
|
10114411 (07420-0210) |
12 | D | Edelstahl 1.4305 (A1) | ab 1,92 € |
|
10114432 (07420-0308) |
9,6 | G | Edelstahl 1.4305 (A1) | ab 2,25 € |
|
10114412 (07420-0212) |
14,2 | D | Edelstahl 1.4305 (A1) | ab 2,28 € |
|
10114425 (07420-314) |
16,5 | G | Stahl | ab 2,33 € |
|
10114402 (07420-224) |
28 | D | Stahl | ab 2,47 € |
|
10114426 (07420-316) |
19 | G | Stahl | ab 2,63 € |
|
10114413 (07420-0216) |
19 | D | Edelstahl 1.4305 (A1) | ab 3,52 € |
|
10114433 (07420-0310) |
12 | G | Edelstahl 1.4305 (A1) | ab 3,67 € |
|
10114427 (07420-320) |
23,2 | G | Stahl | ab 3,68 € |
|
10114403 (07420-230) |
35 | D | Stahl | ab 4,07 € |
|
10114414 (07420-0220) |
23,2 | D | Edelstahl 1.4305 (A1) | ab 4,89 € |
|
10114434 (07420-0312) |
14,2 | G | Edelstahl 1.4305 (A1) | ab 4,97 € |
|
10114428 (07420-324) |
28 | G | Stahl | ab 5,94 € |
|
10114415 (07420-0224) |
28 | D | Edelstahl 1.4305 (A1) | ab 7,77 € |
|
10114435 (07420-0316) |
19 | G | Edelstahl 1.4305 (A1) | ab 8,17 € |
|
10114404 (07420-236) |
42 | D | Stahl | ab 9,30 € |
|
10114429 (07420-330) |
35 | G | Stahl | ab 11,03 € |
|
10114436 (07420-0320) |
23,2 | G | Edelstahl 1.4305 (A1) | ab 12,19 € |
|
10114416 (07420-0230) |
35 | D | Edelstahl 1.4305 (A1) | ab 12,77 € |
|
10114405 (07420-242) |
49 | D | Stahl | ab 12,94 € |
|
10114430 (07420-336) |
42 | G | Stahl | ab 13,85 € |
|
10114437 (07420-0324) |
28 | G | Edelstahl 1.4305 (A1) | ab 16,29 € |
|
10114417 (07420-0236) |
42 | D | Edelstahl 1.4305 (A1) | ab 19,11 € |
|
10114406 (07420-248) |
56 | D | Stahl | ab 19,41 € |
|
10114438 (07420-0330) |
35 | G | Edelstahl 1.4305 (A1) | ab 20,83 € |
|
10114407 (07420-256) |
65 | D | Stahl | ab 32,77 € |
|
10114418 (07420-0242) |
49 | D | Edelstahl 1.4305 (A1) | ab 36,41 € |
|
10114408 (07420-264) |
75 | D | Stahl | ab 44,43 € |
|
10114419 (07420-0248) |
56 | D | Edelstahl 1.4305 (A1) | ab 52,33 € |
|
10218451 (07420-0214) |
19 | G | Edelstahl 1.4305 (A1) | Auf Anfrage |
