Produktnummer:
10116717
Herstellernummer:
07520-16
Hersteller:
Norelem

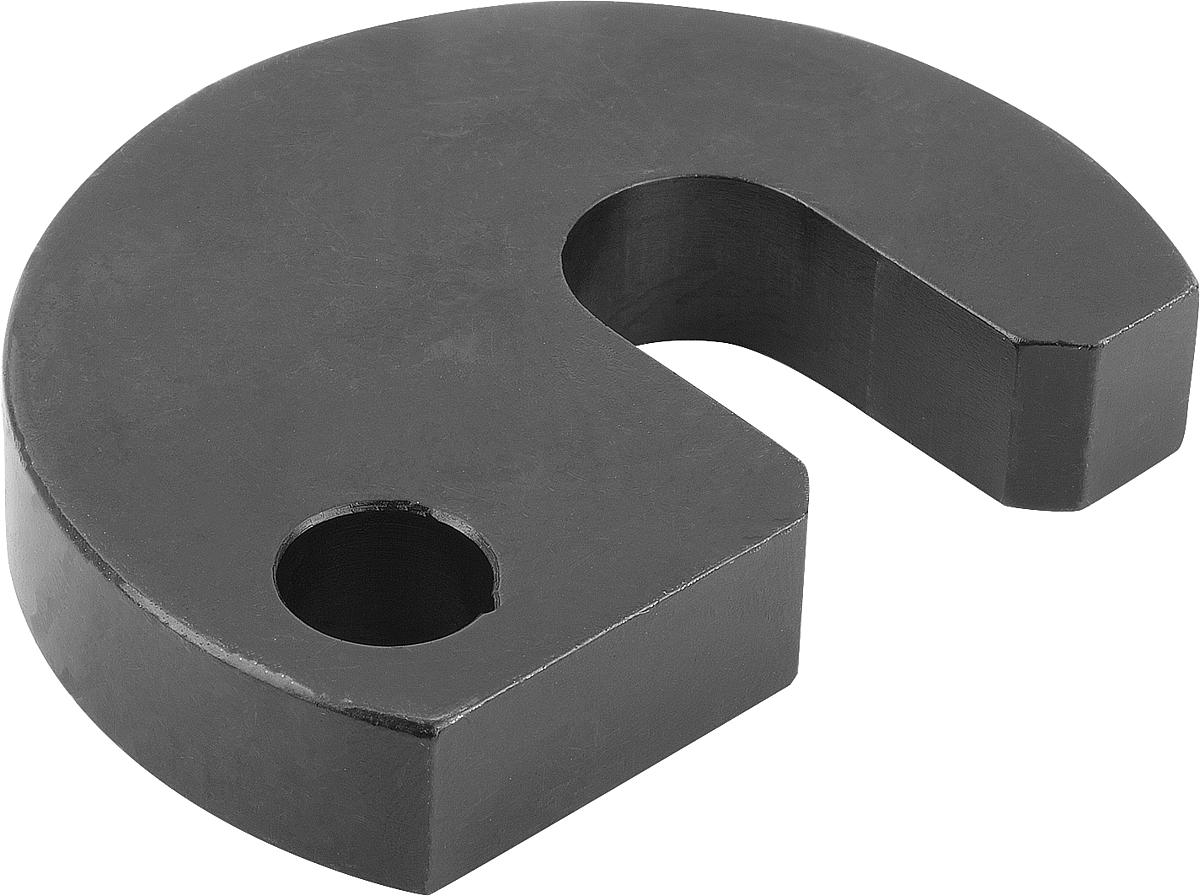

DIN 6371, 07520-16 SCHWENKSCHEIBE D3=16
D3:
16
Produktnummer:
10116717
NLM 07520 Schwenkscheiben für Vorrichtungen DIN 6371
Beschreibung
Schwenkscheiben für Vorrichtungen DIN 6371 07520-14 ist nicht auf dem amtlichen Normblatt vorgesehen. Passende Flachkopfschrauben siehe 07530.
Werkstoff: Vergütungsstahl 1.0503.
Ausführung: nitriert und brüniert.
Bestellbeispiel:
DIN 637107520-12
Werkstoff: Vergütungsstahl 1.0503.
Ausführung: nitriert und brüniert.
Bestellbeispiel:
DIN 637107520-12

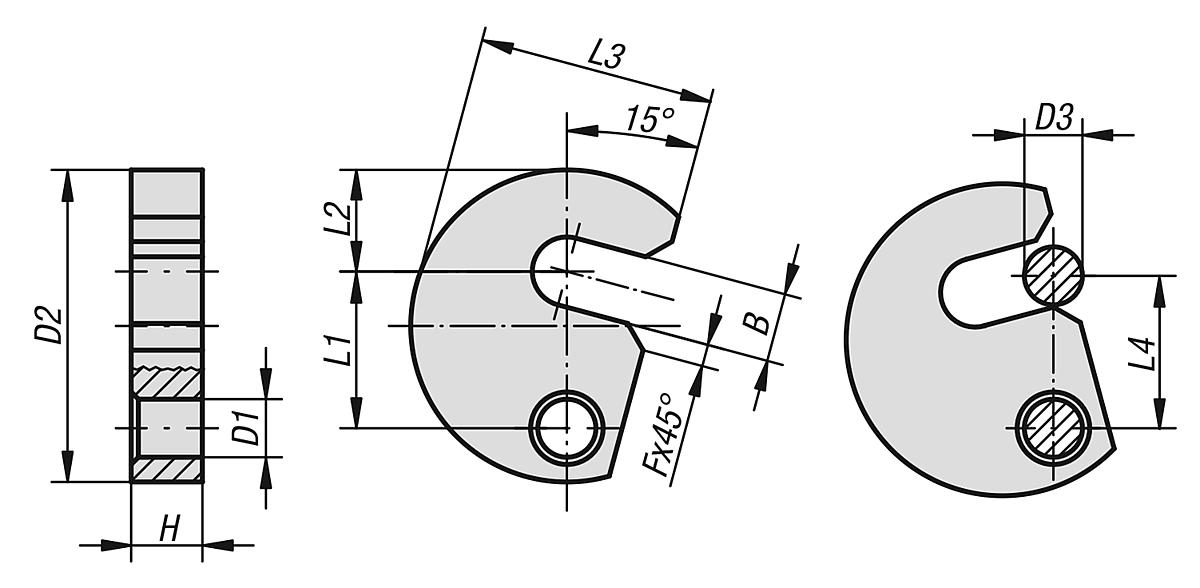

Eigenschaften
| B: | 17,5 |
|---|---|
| D1: | 68 |
| D2: | 11 |
| D3: | 16 |
| F: | 3 |
| L1: | 33,6 |
| L2: | 25 |
| L3: | 50 |
| L4: | 33 |
| S: | 11,8 |
Dokumente
1
| Variante | D3 | Preis |
|---|---|---|
|
10116712 (07520-06) |
6 | ab 15,92 € |
|
10116713 (07520-08) |
8 | ab 16,71 € |
|
10116714 (07520-10) |
10 | ab 18,73 € |
|
10116715 (07520-12) |
12 | ab 23,41 € |
|
10116716 (07520-14) |
14 | ab 25,14 € |
|
10116717 (07520-16) |
16 | ab 26,56 € |
|
10116718 (07520-20) |
20 | ab 33,85 € |
