Effbe LM Lagerungselemente Levelmount ®

Beschreibung
Elastomer -Metall - Verbindung, kompakte Bauweise, Körper mit Druckplatte kombinierbar, integriertes Nivelliersystem
Eigenschaften
Schwingungsisolierung, Stoßabsorption, Körperschalldämmmung, verankerungsfreie Aufstellung, Belastungsbereich 0,1 kN - 110 kN, Eigenfrequenz (stat) 6 Hz - 20 Hz

Werkstoffe
Elastomerkörper aus CR-Qualität mit hoher Elastizität, öl und alterungsbeständig, Druckplatte geschmiedet, Außenkappe aus St W 23 oder GG, Oberfläche pulverbeschichtet, Schrauben DIN 933, Qualität 8.8, verzinkt

Lieferumfang:
mit Befestigungsschraube, Scheibe und Mutter

Optional:

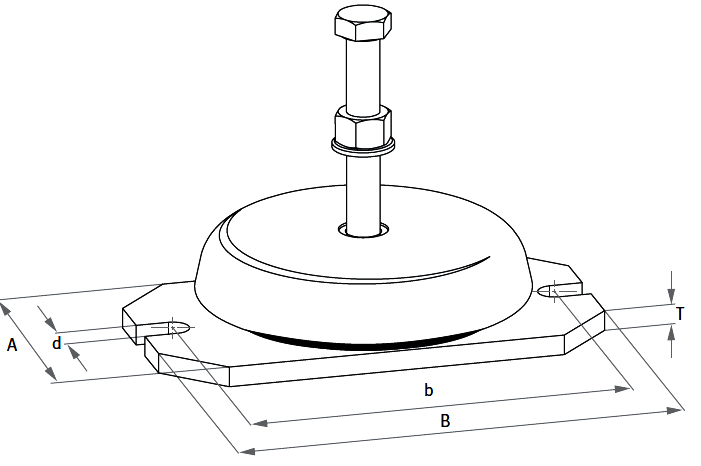

mit Bodenplatte BA
Eigenschaften
Ausführung: 0-4
Durchmesser: 40
Gewinde: M5
Höhe: 15
Tragzahlen statisch kN: 1,0
Dokumente
1
Variante Tragzahlen statisch kN Ausführung Preis
10205238
(LM0-4-6kt)
1,0 0-4 ab 22,63 €
10204885
(LM1-11-6kt)
6,0 1-11 ab 36,63 €
10259692
(LEV-M12)
4,5 LEV-12 ab 37,09 €
10259693
(LEV-M10)
4,5 LEV-10 ab 37,09 €
10205230
(LM1-4-6kt)
2,6 1-4 ab 42,63 €
10205229
(LM1-6-6kt)
4,3 1-6 ab 43,50 €
10205397
(LM1-4-6kt-BA)
2,6 1-4-BA ab 65,00 €
10205398
(LM1-6-6kt-BA)
4,3 1-6-BA ab 65,00 €
10225767
(LM1-2-6kt-BA)
1,5 1-2-BA ab 65,00 €
10204923
(LM3-33-6kt)
20,0 3-33 ab 69,88 €
10205231
(LM3-25-6kt)
12,0 3-25 ab 78,38 €
10204887
(LM3-11-6kt)
8,8 3-11 ab 80,00 €
10259694
(LEV-M20)
20,4 LEV-20 ab 80,42 €
10205234
(LM5-55-6kt)
40 5-55 ab 103,38 €
10259014
(L-150-4)
10,0 150-4 ab 110,89 €
10205232
(LM5-27-6kt)
14,0 5-27 ab 112,63 €
10205233
(LM5-42-6kt)
22,0 5-42 ab 114,88 €
10204886
(LM3-11-6kt-BA)
8,8 3-11-BA ab 134,88 €
10205399
(LM3-25-6kt-BA)
12,0 3-25-BA ab 134,88 €
10224432
(LM3-6-6kt-BA)
8,8 3-6-BA ab 134,88 €
10259012
(L-150-6)
20,0 150-6 ab 149,40 €
10259695
(LEV-M24)
59,0 LEV-24 ab 159,63 €
10205401
(LM5-42-6kt-BA)
22,0 5-42-BA ab 178,88 €
10204888
(LM5-27-6kt-BA)
14,0 5-27-BA ab 182,20 €
10205237
(LM6-66-6kt)
55,0 6-66 ab 187,25 €
10205236
(LM6-60-6kt)
32,0 6-60 ab 202,38 €
10205235
(LM6-80-6kt)
50,0 6-80 ab 206,38 €
10205402
(LM6-60-6kt-BA)
32,0 6-60-BA ab 269,25 €
10205403
(LM6-80-6kt-BA)
50,0 6-80-BA ab 269,25 €
10205391
(LM7-77-6kt)
80,0 7-77 ab 308,88 €
10205392
(LM7-100-6kt)
64,0 7-100 ab 335,75 €
10205393
(LM7-150-6kt)
70,0 7-150 ab 342,50 €
10205404
(LM7-100-6kt-BA)
64,0 7-100-BA ab 487,50 €
10205405
(LM7-150-6kt-BA)
70,0 7-150-BA ab 487,50 €
10205394
(LM8-200-6kt)
80,0 8-200 ab 656,88 €
10205395
(LM8-250-6kt)
100,0 8-250 ab 656,88 €
10205396
(LM8-300-6kt)
110,0 8-300 ab 656,88 €
10241660
(LM8-201-6kt)
80,0 8-201 ab 761,75 €
10241661
(LM8-251-6kt)
100,0 8-251 ab 761,75 €
10241662
(LM8-301-6kt)
110,0 8-301 ab 761,75 €
10259009
(L-150-8)
30,0 150-8 Auf Anfrage
10295843
(LM5-11-6kt)
14,0 5-27 Auf Anfrage
10295844
(LM5-11-6kt-BA)
14,0 5-11-BA Auf Anfrage
