Produktnummer:
10225678
Herstellernummer:
EP20-A-G
Hersteller:
Fiama
Fiama EP20-A-G elektronische Positionsanzeige programmierbar. Ansicht A horizontal, Steigung programmierbar, Anzeige programmierbar; Hohlwelle 20H7, Farbe G= schwarz, DrehmomentstützeR
Anzeige nach einer Umdrehung:
programmierbar
Einbaulage:
A
Farbe:
schwarz
Hohlwelle (mm):
20

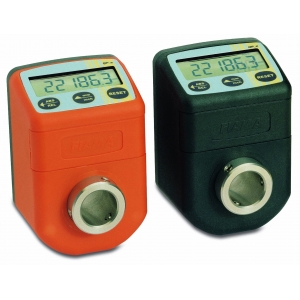

EP20-EP25 elektronische digitale Positionsanzeiger
Beschreibung
Elektronische Positionsanzeige LE70063 EP20 - EP25 bieten weiterreichende Möglichkeiten gegenüber den mechanischen Positionsanzeigern, denn sie bilden Winkel ebenso ab wie ungewöhnliche Spindelsteigungen und registrieren dabei jeden Bruchteil einer Spindelverstellung. Die kompakte Bauform und einfache Montage mit durchgehender Hohlwelle direkt auf der Verstellwelle ermöglicht zahlreiche Anwendungen im Maschinenbau. Freie Programmierbarkeit der Parameter, – Anzeigewerte und Kommastelle frei programmierbar, – Linear- oder Winkelmodus, – Funktionstaste für drei verschiedene Nullpunkte – Funktionstaste für Umschaltung zwischen Absolutmaß und Kettenmaß – Programmierung eines Offsetwerts direkt am Gerät – einfacher Batteriewechsel. Technische Daten: – LCD-Display mit 6 Stellen – Ziffernhöhe ca. 10 mm – Anzeigebereich von -999999 ... 999999 – Hohlwellen-Ø 20 oder 25H7 mm – Arbeitstemperatur 0 °C bis +50 °C – Lagertemperatur -10 °C bis +80 °C – Drehzahl max. 1000 U/min – 2x Batterie 1,5V, Lebensdauer ca. 1 Jahr – Vibrationsfestigkeit nach DIN IEC 68-2-6 10 g / (5 ... 150 Hz), 20 g / (100 ... 2000 Hz) – Schockfestigkeit nach DIN IEC 68-2-27 30 g / 15 ms – EMV DIN EN 61000-4-2; DIN EN 61000-4-4 – Schutzart IP 54
Eigenschaften
| Anzeige nach einer Umdrehung: | programmierbar |
|---|---|
| Einbaulage: | A |
| Farbe: | schwarz |
| Form: | programmierbar |
| Hohlwelle (mm): | 20 |
| Kommastelle: | programmierbar |
| Steigung (mm): | programmierbar |
| max. Drehzahl U/min: | 1000 |
Dokumente
1
| Variante | Farbe | Hohlwelle (mm) | Einbaulage | Anzeige nach einer Umdrehung | Preis |
|---|---|---|---|---|---|
|
10225676 (EP20-A-R) |
orange | 20 | A | programmierbar | ab 318,99 € |
|
10225677 (EP20-B-R) |
orange | 20 | B | programmierbar | ab 318,99 € |
|
10225678 (EP20-A-G) |
schwarz | 20 | A | programmierbar | ab 318,99 € |
|
10225679 (EP20-B-G) |
schwarz | 20 | B | programmierbar | ab 318,99 € |
|
10225682 (EP25-A-G) |
schwarz | 25 | A | programmierbar | ab 323,20 € |
|
10225681 (EP25-B-R) |
orange | 25 | B | programmierbar | ab 379,05 € |
|
10225683 (EP25-B-G) |
schwarz | 25 | B | programmierbar | ab 379,05 € |
|
10225680 (EP25-A-R) |
orange | 25 | A | programmierbar | ab 380,92 € |
