Produktnummer:
10225689
Herstellernummer:
EP7-A-F14-FLB-G
Hersteller:
Fiama
Fiama EP7-A-F14-FLB-G elektronische Positionsanzeige programmierbar. Ansicht A horizontal, Steigung programmierbar, Anzeige programmierbar; Hohlwelle 14H7, Farbe G= schwarz, Wellenklemmflansch
Ansicht:
A
Farbe:
G - Schwarz
Hohlwelle (mm):
14
Optional:
FLB - Wellenklemmflansch

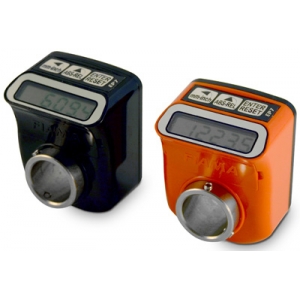

EP7 elektronische digitale Positionsanzeiger
Beschreibung
Elektronische Positionsanzeige LE70063 EP7 mit Anzeigedisplay integriert in einem Gehäuse ist eine weitere Möglichkeiten gegenüber den mechanischen Positionsanzeigern, denn sie bilden Winkel ebenso ab wie ungewöhnliche Spindelsteigungen und registrieren dabei jeden Bruchteil einer Spindelverstellung. Die kompakte Bauform und einfache Montage mit durchgehender Hohlwelle direkt auf der Verstellwelle ermöglicht zahlreiche Anwendungen im Maschinenbau. 3 Funktionstasten für freie Programmierbarkeit der Parameter, – Anzeigewerte und Kommastelle frei programmierbar, – Linear- oder Winkelmodus, – drei verschiedene Nullpunkte für Maßkorrektur – Funktionstaste für Umschaltung zwischen Absolutmaß und Kettenmaß – Programmierung eines Offsetwerts direkt am Gerät – einfacher Batteriewechsel - Dauerbetrieb 400 Umdr/min. Technische Daten: – LCD-Display mit 5 Stellen – Ziffernhöhe LCD ca. 7,5 mm – Anzeigebereich von -9999 ... 99999 – Hohlwellen-Ø 14 bis Ø 20H7 mm – Arbeitstemperatur 0 °C bis +50 °C – Lagertemperatur -10 °C bis +80 °C – Drehzahl max. 1000 U/min – 2x Batterie 1,5V, Lebensdauer ca. 4 Jahr – Vibrationsfestigkeit nach DIN IEC 68-2-6 10 g / (5 ... 150 Hz), 20 g / (100 ... 2000 Hz) – Schockfestigkeit nach DIN IEC 68-2-27 30 g / 15 ms – EMV DIN EN 61000-4-2; DIN EN 61000-4-4 – Schutzart IP 54
Eigenschaften
| Ansicht: | A |
|---|---|
| Farbe: | G - Schwarz |
| Hohlwelle (mm): | 14 |
| Optional: | FLB - Wellenklemmflansch |
Dokumente
1
| Variante | Hohlwelle (mm) | Ansicht | Farbe | Optional | Preis |
|---|---|---|---|---|---|
|
10240266 (EP7-A-G-20) |
20 | A | G - Schwarz | ohne | ab 229,73 € |
|
10225687 (EP7-A-F14-FLB-R) |
14 | A | R - Orange | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225688 (EP7-B-F14-FLB-R) |
14 | B | R - Orange | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225689 (EP7-A-F14-FLB-G) |
14 | A | G - Schwarz | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225690 (EP7-B-F14-FLB-G) |
14 | B | G - Schwarz | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225691 (EP7-A-F20-FLB-R) |
20 | A | R - Orange | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225692 (EP7-B-F20-FLB-R) |
20 | B | R - Orange | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225693 (EP7-A-F20-FLB-G) |
20 | A | G - Schwarz | FLB - Wellenklemmflansch | ab 303,40 € |
|
10225694 (EP7-B-F20-FLB-G) |
20 | B | G - Schwarz | FLB - Wellenklemmflansch | ab 303,40 € |
