Produktnummer:
10224900
Herstellernummer:
OP2-A-0,5-DX-10-G
Hersteller:
Fiama
Fiama OP2-A-0,5-DX-10-G mechanische digitale Positionsanzeigen, Ansicht A horizontal, Steigung 0,5mm, Anzeige nach 1 Umdrehung 00,5; DX= rechts steigend, Hohlwelle 10H7, Farbe G= schwarz, Drehmomentstütze, Achsabstand I= 18 mm
Anzeige nach einer Umdrehung:
00,5
Einbaulage:
A
Farbe:
schwarz
Hohlwelle (mm):
10
Zählrichtung:
rechts

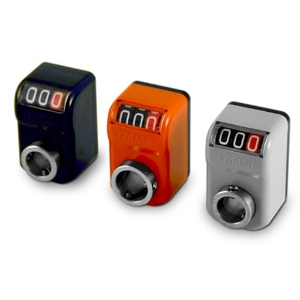

OP2 mechanische digitale Positionsanzeigen
Beschreibung
Digitale Positionsanzeige LE70063 OP2 ist die Anzeige in kleinster Bauform. Die Anzeige ist dadurch besonders für den Einbau unter sehr engen Platzverhältnissen und bei ninimalen Spindelabständen und kleine Wellendurchmesser geeignet, die Anzeige ermöglicht das direkte Ablesen eingestellter Messwerte auf einen Blick. Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden. Ausführung: Gehäuse Polyamid 6, schlagfest. Hohlwelle Stahl, brüniert. Sichtfenster Kunststoff. Gewindestift Stahl, schwarz. Zahlenräder schwarz, Ziffern weiß. Bestellbeispiel: OP2-A-1,0-DX-10-R (Positionsanzeiger mit 1 mm Steigung, Komma an 1. Stelle von rechts, Einbaulage A, Zählrichtung DX im Uhrzeigersinn steigend, Farbe R orange). Auf Anfrage: – Edelstahl Antriebswelle – Anzeige für Inch Zubehör: – Reduzierhülse LE70063 K0412 Technische Daten: – Zählwerk bestehend aus 3 Dekaden – Ziffernhöhe ca. 4 mm – Hohlwellen-Ø 10 H7 mm - max. Drehzahl 1000 U/min – temperaturbeständig bis 80 °C – öl- und lösungsmittelbeständig

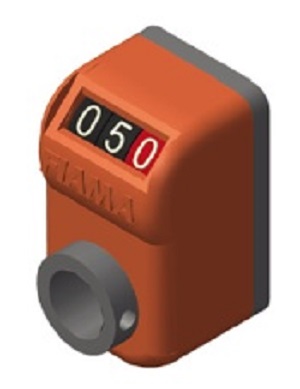

EINBAULAGE (Ansicht) A für waagerechte Welle

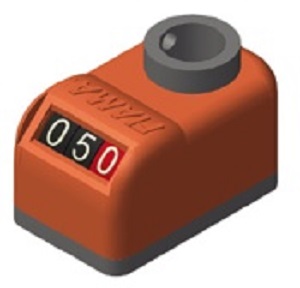

EINBAULAGE (Ansicht) B für senkrechte Welle

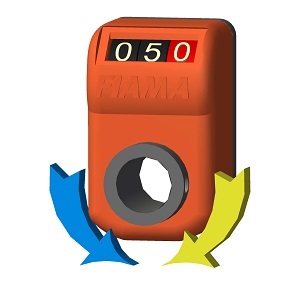

Zählrichtung
DX rechts steigend
SX links steigend
EINBAULAGE (Ansicht) A für waagerechte Welle
EINBAULAGE (Ansicht) B für senkrechte Welle
Zählrichtung
DX rechts steigend
SX links steigend
Eigenschaften
| Anzeige nach einer Umdrehung: | 00,5 |
|---|---|
| Einbaulage: | A |
| Farbe: | schwarz |
| Hohlwelle (mm): | 10 |
| Kommastelle: | 1 |
| Steigung (mm): | 0,5 |
| Zählrichtung: | rechts |
| max. Drehzahl U/min: | 1000 |
Dokumente
1
| Variante | Farbe | Anzeige nach einer Umdrehung | Einbaulage | Hohlwelle (mm) | Zählrichtung | Preis |
|---|---|---|---|---|---|---|
|
10224788 (OP2-A-2,0-DX-10-R) |
orange | 02,0 | A | 10 | rechts | ab 52,76 € |
|
10224809 (OP2-B-3,0-SX-10-R) |
orange | 03,0 | B | 10 | links | ab 52,76 € |
|
10224857 (OP2-B-1,0-SX-10-G) |
schwarz | 01,0 | B | 10 | links | ab 52,76 € |
|
10224781 (OP2-A-1,0-SX-10-R) |
orange | 01,0 | A | 10 | links | ab 54,60 € |
|
10224782 (OP2-A-1,0-DX-8-R) |
orange | 01,0 | A | 8 | rechts | ab 54,60 € |
|
10224853 (OP2-A-1,0-SX-10-G) |
schwarz | 01,0 | A | 10 | links | ab 54,60 € |
|
10224854 (OP2-A-1,0-DX-8-G) |
schwarz | 01,0 | A | 8 | rechts | ab 54,60 € |
|
10224780 (OP2-A-1,0-DX-10-R) |
orange | 01,0 | A | 10 | rechts | ab 59,27 € |
|
10224783 (OP2-A-1,0-SX-8-R) |
orange | 01,0 | A | 8 | links | ab 59,27 € |
|
10224784 (OP2-B-1,0-DX-10-R) |
orange | 01,0 | B | 10 | rechts | ab 59,27 € |
|
10224785 (OP2-B-1,0-SX-10-R) |
orange | 01,0 | B | 10 | links | ab 59,27 € |
|
10224786 (OP2-B-1,0-DX-8-R) |
orange | 01,0 | B | 8 | rechts | ab 59,27 € |
|
10224787 (OP2-B-1,0-SX-8-R) |
orange | 01,0 | B | 8 | links | ab 59,27 € |
|
10224789 (OP2-A-2,0-SX-10-R) |
orange | 02,0 | A | 10 | links | ab 59,27 € |
|
10224790 (OP2-A-2,0-DX-8-R) |
orange | 02,0 | A | 8 | rechts | ab 59,27 € |
|
10224791 (OP2-A-2,0-SX-8-R) |
orange | 02,0 | A | 8 | links | ab 59,27 € |
|
10224792 (OP2-B-2,0-DX-10-R) |
orange | 02,0 | B | 10 | rechts | ab 59,27 € |
|
10224793 (OP2-B-2,0-SX-10-R) |
orange | 02,0 | B | 10 | links | ab 59,27 € |
|
10224794 (OP2-B-2,0-DX-8-R) |
orange | 02,0 | B | 8 | rechts | ab 59,27 € |
|
10224795 (OP2-B-2,0-SX-8-R) |
orange | 02,0 | B | 8 | links | ab 59,27 € |
|
10224796 (OP2-A-2,5-DX-10-R) |
orange | 02,5 | A | 10 | rechts | ab 59,27 € |
|
10224797 (OP2-A-2,5-SX-10-R) |
orange | 02,5 | A | 10 | links | ab 59,27 € |
|
10224798 (OP2-A-2,5-DX-8-R) |
orange | 02,5 | A | 8 | rechts | ab 59,27 € |
|
10224799 (OP2-A-2,5-SX-8-R) |
orange | 02,5 | A | 8 | links | ab 59,27 € |
|
10224800 (OP2-B-2,5-DX-10-R) |
orange | 02,5 | B | 10 | rechts | ab 59,27 € |
|
10224801 (OP2-B-2,5-SX-10-R) |
orange | 02,5 | B | 10 | links | ab 59,27 € |
|
10224802 (OP2-B-2,5-DX-8-R) |
orange | 02,5 | B | 8 | rechts | ab 59,27 € |
|
10224803 (OP2-B-2,5-SX-8-R) |
orange | 02,5 | B | 8 | links | ab 59,27 € |
|
10224804 (OP2-A-3,0-DX-10-R) |
orange | 03,0 | A | 10 | rechts | ab 59,27 € |
|
10224805 (OP2-A-3,0-SX-10-R) |
orange | 03,0 | A | 10 | links | ab 59,27 € |
|
10224806 (OP2-A-3,0-DX-8-R) |
orange | 03,0 | A | 8 | rechts | ab 59,27 € |
|
10224807 (OP2-A-3,0-SX-8-R) |
orange | 03,0 | A | 8 | links | ab 59,27 € |
|
10224808 (OP2-B-3,0-DX-10-R) |
orange | 03,0 | B | 10 | rechts | ab 59,27 € |
|
10224810 (OP2-B-3,0-DX-8-R) |
orange | 03,0 | B | 8 | rechts | ab 59,27 € |
|
10224811 (OP2-B-3,0-SX-8-R) |
orange | 03,0 | B | 8 | links | ab 59,27 € |
|
10224812 (OP2-A-4,0-DX-10-R) |
orange | 04,0 | A | 10 | rechts | ab 59,27 € |
|
10224813 (OP2-A-4,0-SX-10-R) |
orange | 04,0 | A | 10 | links | ab 59,27 € |
|
10224815 (OP2-A-4,0-SX-8-R) |
orange | 04,0 | A | 8 | links | ab 59,27 € |
|
10224816 (OP2-B-4,0-DX-10-R) |
orange | 04,0 | B | 10 | rechts | ab 59,27 € |
|
10224817 (OP2-B-4,0-SX-10-R) |
orange | 04,0 | B | 10 | links | ab 59,27 € |
|
10224818 (OP2-B-4,0-DX-8-R) |
orange | 04,0 | B | 8 | rechts | ab 59,27 € |
|
10224819 (OP2-B-4,0-SX-8-R) |
orange | 04,0 | B | 8 | links | ab 59,27 € |
|
10224820 (OP2-A-5,0-DX-10-R) |
orange | 05,0 | A | 10 | rechts | ab 59,27 € |
|
10224821 (OP2-A-5,0-SX-10-R) |
orange | 05,0 | A | 10 | links | ab 59,27 € |
|
10224822 (OP2-A-5,0-DX-8-R) |
orange | 05,0 | A | 8 | rechts | ab 59,27 € |
|
10224823 (OP2-A-5,0-SX-8-R) |
orange | 05,0 | A | 8 | links | ab 59,27 € |
|
10224824 (OP2-B-5,0-DX-10-R) |
orange | 05,0 | B | 10 | rechts | ab 59,27 € |
|
10224825 (OP2-B-5,0-SX-10-R) |
orange | 05,0 | B | 10 | rechts | ab 59,27 € |
|
10224826 (OP2-B-5,0-DX-8-R) |
orange | 05,0 | B | 8 | rechts | ab 59,27 € |
|
10224827 (OP2-B-5,0-SX-8-R) |
orange | 05,0 | B | 8 | rechts | ab 59,27 € |
|
10224828 (OP2-A-0,5-DX-10-R) |
orange | 00,5 | A | 10 | rechts | ab 59,27 € |
|
10224829 (OP2-A-0,5-SX-10-R) |
orange | 00,5 | A | 10 | links | ab 59,27 € |
|
10224830 (OP2-A-0,5-DX-8-R) |
orange | 00,5 | A | 8 | rechts | ab 59,27 € |
|
10224831 (OP2-A-0,5-SX-8-R) |
orange | 00,5 | A | 8 | links | ab 59,27 € |
|
10224832 (OP2-B-0,5-DX-10-R) |
orange | 00,5 | B | 10 | rechts | ab 59,27 € |
|
10224833 (OP2-B-0,5-SX-10-R) |
orange | 00,5 | B | 10 | rechts | ab 59,27 € |
|
10224834 (OP2-B-0,5-DX-8-R) |
orange | 00,5 | B | 8 | rechts | ab 59,27 € |
|
10224835 (OP2-B-0,5-SX-8-R) |
orange | 00,5 | B | 8 | rechts | ab 59,27 € |
|
10224836 (OP2-A-0,7/5-DX-10-R) |
orange | 00,7 | A | 10 | rechts | ab 59,27 € |
|
10224837 (OP2-A-0,7/5-SX-10-R) |
orange | 00,7 | A | 10 | links | ab 59,27 € |
|
10224838 (OP2-A-0,7/5-DX-8-R) |
orange | 00,7 | A | 8 | rechts | ab 59,27 € |
|
10224839 (OP2-A-0,7/5-SX-8-R) |
orange | 00,7 | A | 8 | links | ab 59,27 € |
|
10224840 (OP2-B-0,7/5-DX-10-R) |
orange | 00,7 | B | 10 | rechts | ab 59,27 € |
|
10224841 (OP2-B-0,7/5-SX-10-R) |
orange | 00,7 | B | 10 | rechts | ab 59,27 € |
|
10224842 (OP2-B-0,7/5-DX-8-R) |
orange | 00,7 | B | 8 | rechts | ab 59,27 € |
|
10224843 (OP2-B-0,7/5-SX-8-R) |
orange | 00,7 | B | 8 | rechts | ab 59,27 € |
|
10224844 (OP2-A-1,5-DX-10-R) |
orange | 01,5 | A | 10 | rechts | ab 59,27 € |
|
10224845 (OP2-A-1,5-SX-10-R) |
orange | 01,5 | A | 10 | links | ab 59,27 € |
|
10224846 (OP2-A-1,5-DX-8-R) |
orange | 01,5 | A | 10 | rechts | ab 59,27 € |
|
10224847 (OP2-A-1,5-SX-8-R) |
orange | 01,5 | A | 10 | links | ab 59,27 € |
|
10224848 (OP2-B-1,5-DX-10-R) |
orange | 01,5 | B | 10 | rechts | ab 59,27 € |
|
10224849 (OP2-B-1,5-SX-10-R) |
orange | 01,5 | B | 10 | links | ab 59,27 € |
|
10224850 (OP2-B-1,5-DX-8-R) |
orange | 01,5 | B | 10 | rechts | ab 59,27 € |
|
10224851 (OP2-B-1,5-SX-8-R) |
orange | 01,5 | B | 10 | links | ab 59,27 € |
|
10224852 (OP2-A-1,0-DX-10-G) |
schwarz | 01,0 | A | 10 | rechts | ab 59,27 € |
|
10224855 (OP2-A-1,0-SX-8-G) |
schwarz | 01,0 | A | 8 | links | ab 59,27 € |
|
10224856 (OP2-B-1,0-DX-10-G) |
schwarz | 01,0 | B | 10 | rechts | ab 59,27 € |
|
10224858 (OP2-B-1,0-DX-8-G) |
schwarz | 01,0 | B | 8 | rechts | ab 59,27 € |
|
10224859 (OP2-B-1,0-SX-8-G) |
schwarz | 01,0 | B | 8 | links | ab 59,27 € |
|
10224860 (OP2-A-2,0-DX-10-G) |
schwarz | 02,0 | A | 10 | rechts | ab 59,27 € |
|
10224861 (OP2-A-2,0-SX-10-G) |
schwarz | 02,0 | A | 10 | links | ab 59,27 € |
|
10224862 (OP2-A-2,0-DX-8-G) |
schwarz | 02,0 | A | 8 | rechts | ab 59,27 € |
|
10224863 (OP2-A-2,0-SX-8-G) |
schwarz | 02,0 | A | 8 | links | ab 59,27 € |
|
10224864 (OP2-B-2,0-DX-10-G) |
schwarz | 02,0 | B | 10 | rechts | ab 59,27 € |
|
10224865 (OP2-B-2,0-SX-10-G) |
schwarz | 02,0 | B | 10 | links | ab 59,27 € |
|
10224866 (OP2-B-2,0-DX-8-G) |
schwarz | 02,0 | B | 8 | rechts | ab 59,27 € |
|
10224867 (OP2-B-2,0-SX-8-G) |
schwarz | 02,0 | B | 8 | links | ab 59,27 € |
|
10224868 (OP2-A-2,5-DX-10-G) |
schwarz | 02,5 | A | 10 | rechts | ab 59,27 € |
|
10224869 (OP2-A-2,5-SX-10-G) |
schwarz | 02,5 | A | 10 | links | ab 59,27 € |
|
10224870 (OP2-A-2,5-DX-8-G) |
schwarz | 02,5 | A | 8 | rechts | ab 59,27 € |
|
10224871 (OP2-A-2,5-SX-8-G) |
schwarz | 02,5 | A | 8 | links | ab 59,27 € |
|
10224872 (OP2-B-2,5-DX-10-G) |
schwarz | 02,5 | B | 10 | rechts | ab 59,27 € |
|
10224873 (OP2-B-2,5-SX-10-G) |
schwarz | 02,5 | B | 10 | links | ab 59,27 € |
|
10224874 (OP2-B-2,5-DX-8-G) |
schwarz | 02,5 | B | 8 | rechts | ab 59,27 € |
|
10224875 (OP2-B-2,5-SX-8-G) |
schwarz | 02,5 | B | 8 | links | ab 59,27 € |
|
10224876 (OP2-A-3,0-DX-10-G) |
schwarz | 03,0 | A | 10 | rechts | ab 59,27 € |
|
10224877 (OP2-A-3,0-SX-10-G) |
schwarz | 03,0 | A | 10 | links | ab 59,27 € |
|
10224878 (OP2-A-3,0-DX-8-G) |
schwarz | 03,0 | A | 8 | rechts | ab 59,27 € |
|
10224879 (OP2-A-3,0-SX-8-G) |
schwarz | 03,0 | A | 8 | links | ab 59,27 € |
|
10224880 (OP2-B-3,0-DX-10-G) |
schwarz | 03,0 | B | 10 | rechts | ab 59,27 € |
|
10224881 (OP2-B-3,0-SX-10-G) |
schwarz | 03,0 | B | 10 | links | ab 59,27 € |
|
10224882 (OP2-B-3,0-DX-8-G) |
schwarz | 03,0 | B | 8 | rechts | ab 59,27 € |
|
10224883 (OP2-B-3,0-SX-8-G) |
schwarz | 03,0 | B | 8 | links | ab 59,27 € |
|
10224884 (OP2-A-4,0-DX-10-G) |
schwarz | 04,0 | A | 10 | rechts | ab 59,27 € |
|
10224885 (OP2-A-4,0-SX-10-G) |
schwarz | 04,0 | A | 10 | links | ab 59,27 € |
|
10224886 (OP2-A-4,0-DX-8-G) |
schwarz | 04,0 | A | 8 | rechts | ab 59,27 € |
|
10224887 (OP2-A-4,0-SX-8-G) |
schwarz | 04,0 | A | 8 | links | ab 59,27 € |
|
10224888 (OP2-B-4,0-DX-10-G) |
schwarz | 04,0 | B | 10 | rechts | ab 59,27 € |
|
10224889 (OP2-B-4,0-SX-10-G) |
schwarz | 04,0 | B | 10 | links | ab 59,27 € |
|
10224890 (OP2-B-4,0-DX-8-G) |
schwarz | 04,0 | B | 8 | rechts | ab 59,27 € |
|
10224891 (OP2-B-4,0-SX-8-G) |
schwarz | 04,0 | B | 8 | links | ab 59,27 € |
|
10224892 (OP2-A-5,0-DX-10-G) |
schwarz | 05,0 | A | 10 | rechts | ab 59,27 € |
|
10224893 (OP2-A-5,0-SX-10-G) |
schwarz | 05,0 | A | 10 | links | ab 59,27 € |
|
10224894 (OP2-A-5,0-DX-8-G) |
schwarz | 05,0 | A | 8 | rechts | ab 59,27 € |
|
10224895 (OP2-A-5,0-SX-8-G) |
schwarz | 05,0 | A | 8 | links | ab 59,27 € |
|
10224896 (OP2-B-5,0-DX-10-G) |
schwarz | 05,0 | B | 10 | rechts | ab 59,27 € |
|
10224897 (OP2-B-5,0-SX-10-G) |
schwarz | 05,0 | B | 10 | links | ab 59,27 € |
|
10224898 (OP2-B-5,0-DX-8-G) |
schwarz | 05,0 | B | 8 | rechts | ab 59,27 € |
|
10224899 (OP2-B-5,0-SX-8-G) |
schwarz | 05,0 | B | 8 | links | ab 59,27 € |
|
10224900 (OP2-A-0,5-DX-10-G) |
schwarz | 00,5 | A | 10 | rechts | ab 59,27 € |
|
10224901 (OP2-A-0,5-SX-10-G) |
schwarz | 00,5 | A | 10 | links | ab 59,27 € |
|
10224902 (OP2-A-0,5-DX-8-G) |
schwarz | 00,5 | A | 8 | rechts | ab 59,27 € |
|
10224903 (OP2-A-0,5-SX-8-G) |
schwarz | 00,5 | A | 8 | links | ab 59,27 € |
|
10224904 (OP2-B-0,5-DX-10-G) |
schwarz | 00,5 | B | 10 | rechts | ab 59,27 € |
|
10224905 (OP2-B-0,5-SX-10-G) |
schwarz | 00,5 | B | 10 | links | ab 59,27 € |
|
10224906 (OP2-B-0,5-DX-8-G) |
schwarz | 00,5 | B | 8 | rechts | ab 59,27 € |
|
10224907 (OP2-B-0,5-SX-8-G) |
schwarz | 00,5 | B | 8 | links | ab 59,27 € |
|
10224908 (OP2-A-0,7/5-DX-10-G) |
schwarz | 00,7 | A | 10 | rechts | ab 59,27 € |
|
10224909 (OP2-A-0,7/5-SX-10-G) |
schwarz | 00,7 | A | 10 | links | ab 59,27 € |
|
10224910 (OP2-A-0,7/5-DX-8-G) |
schwarz | 00,7 | A | 8 | rechts | ab 59,27 € |
|
10224911 (OP2-A-0,7/5-SX-8-G) |
schwarz | 00,7 | A | 8 | links | ab 59,27 € |
|
10224912 (OP2-B-0,7/5-DX-10-G) |
schwarz | 00,7 | B | 10 | rechts | ab 59,27 € |
|
10224913 (OP2-B-0,7/5-SX-10-G) |
schwarz | 00,7 | B | 10 | links | ab 59,27 € |
|
10224914 (OP2-B-0,7/5-DX-8-G) |
schwarz | 00,7 | B | 8 | rechts | ab 59,27 € |
|
10224915 (OP2-B-0,7/5-SX-8-G) |
schwarz | 00,7 | B | 8 | links | ab 59,27 € |
|
10224916 (OP2-A-1,5-DX-10-G) |
schwarz | 01,5 | A | 10 | rechts | ab 59,27 € |
|
10224917 (OP2-A-1,5-SX-10-G) |
schwarz | 01,5 | A | 10 | links | ab 59,27 € |
|
10224918 (OP2-A-1,5-DX-8-G) |
schwarz | 01,5 | A | 8 | rechts | ab 59,27 € |
|
10224919 (OP2-A-1,5-SX-8-G) |
schwarz | 01,5 | A | 8 | links | ab 59,27 € |
|
10224920 (OP2-B-1,5-DX-10-G) |
schwarz | 01,5 | B | 10 | rechts | ab 59,27 € |
|
10224921 (OP2-B-1,5-SX-10-G) |
schwarz | 01,5 | B | 10 | links | ab 59,27 € |
|
10224922 (OP2-B-1,5-DX-8-G) |
schwarz | 01,5 | B | 8 | rechts | ab 59,27 € |
|
10224923 (OP2-B-1,5-SX-8-G) |
schwarz | 01,5 | B | 8 | links | ab 59,27 € |
|
10224814 (OP2-A-4,0-DX-8-R) |
orange | 04,0 | A | 8 | rechts | ab 68,63 € |
