Produktnummer:
10289708
Herstellernummer:
113.11-10-100
Hersteller:
Ganter
Ganter 113.11-10-100 Edelstahl Kugelsperrbolzen, Bolzen Werkstoff Nr. 1.4305
EAN:
4045525586833
Gewicht:
0.093 kg
d1:
10
d2:
12
d3:
23
d4:
18
l1:
100
l2:
9.6
l3:
34
l4:
43.5
| Anzahl | Preis* |
|---|---|
| Bis 14 |
29,70 €
|
| Bis 19 |
26,73 €
|
| Bis 25 |
23,76 €
|
| Ab 26 |
21,88 €
|
Produktnummer:
10289708
GN 113.11 Edelstahl Kugelsperrbolzen, Bolzen Werkstoff Nr. 1.4305
Beschreibung
Edelstahl-Kugelsperrbolzen GN 113.11 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

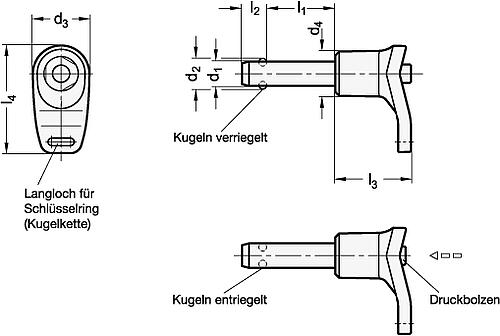

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
Eigenschaften
| EAN: | 4045525586833 |
|---|---|
| Gewicht: | 0.093 kg |
| d1: | 10 |
| d2: | 12 |
| d3: | 23 |
| d4: | 18 |
| l1: | 100 |
| l2: | 9.6 |
| l3: | 34 |
| l4: | 43.5 |
| Variante | l1 | d1 | d2 | l4 | Gewicht | l2 | d3 | d4 | l3 | EAN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10289709 (113.11-5-10) |
10 | 5 | 5.5 | 33 | 0.014 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587656 | ab 11,63 € |
|
10289730 (113.11-5-15) |
15 | 5 | 5.5 | 33 | 0.014 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587663 | ab 11,63 € |
|
10289731 (113.11-5-20) |
20 | 5 | 5.5 | 33 | 0.015 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587670 | ab 11,63 € |
|
10289732 (113.11-5-25) |
25 | 5 | 5.5 | 33 | 0.016 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587687 | ab 11,63 € |
|
10289741 (113.11-6-10) |
10 | 6 | 7 | 33 | 0.015 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587779 | ab 11,68 € |
|
10289742 (113.11-6-15) |
15 | 6 | 7 | 33 | 0.016 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587786 | ab 11,68 € |
|
10289743 (113.11-6-20) |
20 | 6 | 7 | 33 | 0.016 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587793 | ab 11,68 € |
|
10289744 (113.11-6-25) |
25 | 6 | 7 | 33 | 0.017 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587809 | ab 11,68 € |
|
10289734 (113.11-5-35) |
35 | 5 | 5.5 | 33 | 0.017 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587700 | ab 12,21 € |
|
10289735 (113.11-5-40) |
40 | 5 | 5.5 | 33 | 0.018 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587717 | ab 12,21 € |
|
10289736 (113.11-5-45) |
45 | 5 | 5.5 | 33 | 0.018 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587724 | ab 12,21 € |
|
10289737 (113.11-5-50) |
50 | 5 | 5.5 | 33 | 0.019 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587731 | ab 12,21 € |
|
10289733 (113.11-5-30) |
30 | 5 | 5.5 | 33 | 0.017 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587694 | ab 12,31 € |
|
10289682 (113.11-8-10) |
10 | 8 | 9.5 | 43.5 | 0.036 kg | 8.2 | 23 | 18 | 34 | 4045525587892 | ab 12,52 € |
|
10289683 (113.11-8-15) |
15 | 8 | 9.5 | 43.5 | 0.038 kg | 8.2 | 23 | 18 | 34 | 4045525587915 | ab 12,52 € |
|
10289738 (113.11-5-60) |
60 | 5 | 5.5 | 33 | 0.020 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587748 | ab 12,52 € |
|
10289684 (113.11-8-20) |
20 | 8 | 9.5 | 43.5 | 0.040 kg | 8.2 | 23 | 18 | 34 | 4045525587922 | ab 12,66 € |
|
10289685 (113.11-8-25) |
25 | 8 | 9.5 | 43.5 | 0.041 kg | 8.2 | 23 | 18 | 34 | 4045525587939 | ab 12,66 € |
|
10289739 (113.11-5-70) |
70 | 5 | 5.5 | 33 | 0.022 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587755 | ab 12,81 € |
|
10289745 (113.11-6-30) |
30 | 6 | 7 | 33 | 0.018 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587816 | ab 12,99 € |
|
10289746 (113.11-6-35) |
35 | 6 | 7 | 33 | 0.020 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587823 | ab 12,99 € |
|
10289747 (113.11-6-40) |
40 | 6 | 7 | 33 | 0.021 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587830 | ab 12,99 € |
|
10289748 (113.11-6-45) |
45 | 6 | 7 | 33 | 0.022 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587847 | ab 12,99 € |
|
10289749 (113.11-6-50) |
50 | 6 | 7 | 33 | 0.023 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587854 | ab 12,99 € |
|
10289740 (113.11-5-80) |
80 | 5 | 5.5 | 33 | 0.023 kg | 6 | 17.5 | 13.5 | 26.5 | 4045525587762 | ab 13,25 € |
|
10289750 (113.11-6-60) |
60 | 6 | 7 | 33 | 0.024 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587861 | ab 13,50 € |
|
10289686 (113.11-8-30) |
30 | 8 | 9.5 | 43.5 | 0.044 kg | 8.2 | 23 | 18 | 34 | 4045525587946 | ab 13,92 € |
|
10289687 (113.11-8-35) |
35 | 8 | 9.5 | 43.5 | 0.046 kg | 8.2 | 23 | 18 | 34 | 4045525587953 | ab 13,92 € |
|
10289688 (113.11-8-40) |
40 | 8 | 9.5 | 43.5 | 0.047 kg | 8.2 | 23 | 18 | 34 | 4045525587960 | ab 13,92 € |
|
10289689 (113.11-8-45) |
45 | 8 | 9.5 | 43.5 | 0.049 kg | 8.2 | 23 | 18 | 34 | 4045525587977 | ab 13,92 € |
|
10289690 (113.11-8-50) |
50 | 8 | 9.5 | 43.5 | 0.051 kg | 8.2 | 23 | 18 | 34 | 4045525587984 | ab 13,92 € |
|
10289680 (113.11-6-70) |
70 | 6 | 7 | 33 | 0.026 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587878 | ab 14,00 € |
|
10289691 (113.11-8-60) |
60 | 8 | 9.5 | 43.5 | 0.054 kg | 8.2 | 23 | 18 | 34 | 4045525587991 | ab 14,27 € |
|
10289681 (113.11-6-80) |
80 | 6 | 7 | 33 | 0.028 kg | 7 | 17.5 | 13.5 | 26.5 | 4045525587885 | ab 14,55 € |
|
10289692 (113.11-8-70) |
70 | 8 | 9.5 | 43.5 | 0.058 kg | 8.2 | 23 | 18 | 34 | 4045525588004 | ab 14,78 € |
|
10289693 (113.11-8-80) |
80 | 8 | 9.5 | 43.5 | 0.062 kg | 8.2 | 23 | 18 | 34 | 4045525588011 | ab 14,78 € |
|
10289694 (113.11-8-90) |
90 | 8 | 9.5 | 43.5 | 0.065 kg | 8.2 | 23 | 18 | 34 | 4045525588028 | ab 15,31 € |
|
10289695 (113.11-8-100) |
100 | 8 | 9.5 | 43.5 | 0.069 kg | 8.2 | 23 | 18 | 34 | 4045525587908 | ab 15,77 € |
|
10289696 (113.11-10-15) |
15 | 10 | 12 | 43.5 | 0.043 kg | 9.6 | 23 | 18 | 34 | 4045525586871 | ab 18,40 € |
|
10289697 (113.11-10-20) |
20 | 10 | 12 | 43.5 | 0.047 kg | 9.6 | 23 | 18 | 34 | 4045525586888 | ab 18,61 € |
|
10289698 (113.11-10-25) |
25 | 10 | 12 | 43.5 | 0.049 kg | 9.6 | 23 | 18 | 34 | 4045525586895 | ab 18,61 € |
|
10289713 (113.11-12-20) |
20 | 12 | 14.5 | 58 | 0.093 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587045 | ab 18,94 € |
|
10289714 (113.11-12-25) |
25 | 12 | 14.5 | 58 | 0.098 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587144 | ab 19,05 € |
|
10289699 (113.11-10-30) |
30 | 10 | 12 | 43.5 | 0.053 kg | 9.6 | 23 | 18 | 34 | 4045525586925 | ab 19,58 € |
|
10289700 (113.11-10-35) |
35 | 10 | 12 | 43.5 | 0.055 kg | 9.6 | 23 | 18 | 34 | 4045525586932 | ab 19,58 € |
|
10289701 (113.11-10-40) |
40 | 10 | 12 | 43.5 | 0.058 kg | 9.6 | 23 | 18 | 34 | 4045525586949 | ab 19,58 € |
|
10289702 (113.11-10-45) |
45 | 10 | 12 | 43.5 | 0.061 kg | 9.6 | 23 | 18 | 34 | 4045525586956 | ab 19,58 € |
|
10289703 (113.11-10-50) |
50 | 10 | 12 | 43.5 | 0.064 kg | 9.6 | 23 | 18 | 34 | 4045525586963 | ab 19,58 € |
|
10289715 (113.11-12-30) |
30 | 12 | 14.5 | 58 | 0.102 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587151 | ab 19,92 € |
|
10289716 (113.11-12-35) |
35 | 12 | 14.5 | 58 | 0.107 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587168 | ab 19,92 € |
|
10289717 (113.11-12-40) |
40 | 12 | 14.5 | 58 | 0.111 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587175 | ab 19,92 € |
|
10289718 (113.11-12-45) |
45 | 12 | 14.5 | 58 | 0.115 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587182 | ab 19,92 € |
|
10289719 (113.11-12-50) |
50 | 12 | 14.5 | 58 | 0.119 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587199 | ab 19,92 € |
|
10289706 (113.11-10-80) |
80 | 10 | 12 | 43.5 | 0.081 kg | 9.6 | 23 | 18 | 34 | 4045525586994 | ab 20,32 € |
|
10289705 (113.11-10-70) |
70 | 10 | 12 | 43.5 | 0.075 kg | 9.6 | 23 | 18 | 34 | 4045525586987 | ab 20,34 € |
|
10289704 (113.11-10-60) |
60 | 10 | 12 | 43.5 | 0.070 kg | 9.6 | 23 | 18 | 34 | 4045525586970 | ab 20,56 € |
|
10289707 (113.11-10-90) |
90 | 10 | 12 | 43.5 | 0.087 kg | 9.6 | 23 | 18 | 34 | 4045525587007 | ab 20,79 € |
|
10289708 (113.11-10-100) |
100 | 10 | 12 | 43.5 | 0.093 kg | 9.6 | 23 | 18 | 34 | 4045525586833 | ab 20,79 € |
|
10289720 (113.11-12-60) |
60 | 12 | 14.5 | 58 | 0.128 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587205 | ab 20,89 € |
|
10289721 (113.11-12-70) |
70 | 12 | 14.5 | 58 | 0.136 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587250 | ab 20,89 € |
|
10289710 (113.11-10-110) |
110 | 10 | 12 | 43.5 | 0.099 kg | 9.6 | 23 | 18 | 34 | 4045525586840 | ab 21,29 € |
|
10289722 (113.11-12-80) |
80 | 12 | 14.5 | 58 | 0.145 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587267 | ab 21,62 € |
|
10289712 (113.11-10-120) |
120 | 10 | 12 | 43.5 | 0.105 kg | 9.6 | 23 | 18 | 34 | 4045525586864 | ab 21,89 € |
|
10289723 (113.11-12-90) |
90 | 12 | 14.5 | 58 | 0.153 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587274 | ab 21,93 € |
|
10289724 (113.11-12-100) |
100 | 12 | 14.5 | 58 | 0.161 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587014 | ab 22,38 € |
|
10289725 (113.11-12-110) |
110 | 12 | 14.5 | 58 | 0.170 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587021 | ab 23,15 € |
|
10289726 (113.11-12-120) |
120 | 12 | 14.5 | 58 | 0.179 kg | 10.6 | 30.5 | 24 | 40.5 | 4045525587038 | ab 24,08 € |
|
10289727 (113.11-16-30) |
30 | 16 | 19 | 58 | 0.134 kg | 14 | 30.5 | 24 | 40.5 | 4045525587342 | ab 33,17 € |
|
10289728 (113.11-16-35) |
35 | 16 | 19 | 58 | 0.142 kg | 14 | 30.5 | 24 | 40.5 | 4045525587359 | ab 33,18 € |
|
10289729 (113.11-16-40) |
40 | 16 | 19 | 58 | 0.150 kg | 14 | 30.5 | 24 | 40.5 | 4045525587366 | ab 33,18 € |
|
10289751 (113.11-16-45) |
45 | 16 | 19 | 58 | 0.157 kg | 14 | 30.5 | 24 | 40.5 | 4045525587373 | ab 33,18 € |
|
10289752 (113.11-16-50) |
50 | 16 | 19 | 58 | 0.170 kg | 14 | 30.5 | 24 | 40.5 | 4045525587380 | ab 33,19 € |
|
10289753 (113.11-16-60) |
60 | 16 | 19 | 58 | 0.180 kg | 14 | 30.5 | 24 | 40.5 | 4045525587397 | ab 35,69 € |
|
10289754 (113.11-16-70) |
70 | 16 | 19 | 58 | 0.196 kg | 14 | 30.5 | 24 | 40.5 | 4045525587403 | ab 35,70 € |
|
10289755 (113.11-16-80) |
80 | 16 | 19 | 58 | 0.210 kg | 14 | 30.5 | 24 | 40.5 | 4045525587410 | ab 37,79 € |
|
10289756 (113.11-16-90) |
90 | 16 | 19 | 58 | 0.230 kg | 14 | 30.5 | 24 | 40.5 | 4045525587427 | ab 38,05 € |
|
10289757 (113.11-16-100) |
100 | 16 | 19 | 58 | 0.246 kg | 14 | 30.5 | 24 | 40.5 | 4045525587281 | ab 38,48 € |
|
10289758 (113.11-16-110) |
110 | 16 | 19 | 58 | 0.262 kg | 14 | 30.5 | 24 | 40.5 | 4045525587298 | ab 39,28 € |
|
10289759 (113.11-16-120) |
120 | 16 | 19 | 58 | 0.277 kg | 14 | 30.5 | 24 | 40.5 | 4045525587304 | ab 39,92 € |
|
10289760 (113.11-16-130) |
130 | 16 | 19 | 58 | 0.293 kg | 14 | 30.5 | 24 | 40.5 | 4045525587311 | ab 40,39 € |
|
10289761 (113.11-16-140) |
140 | 16 | 19 | 58 | 0.309 kg | 14 | 30.5 | 24 | 40.5 | 4045525587328 | ab 41,06 € |
|
10289762 (113.11-16-150) |
150 | 16 | 19 | 58 | 0.324 kg | 14 | 30.5 | 24 | 40.5 | 4045525587335 | ab 41,77 € |
|
10289763 (113.11-20-50) |
50 | 20 | 25 | 72.5 | 0.330 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587496 | ab 65,02 € |
|
10289764 (113.11-20-60) |
60 | 20 | 25 | 72.5 | 0.348 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587502 | ab 66,58 € |
|
10289765 (113.11-20-70) |
70 | 20 | 25 | 72.5 | 0.378 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587519 | ab 66,89 € |
|
10289774 (113.11-25-50) |
50 | 25 | 30.8 | 72.5 | 0.428 kg | 22 | 40.5 | 33 | 51.5 | 4045525587601 | ab 69,15 € |
|
10289766 (113.11-20-80) |
80 | 20 | 25 | 72.5 | 0.397 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587526 | ab 69,24 € |
|
10289775 (113.11-25-60) |
60 | 25 | 30.8 | 72.5 | 0.466 kg | 22 | 40.5 | 33 | 51.5 | 4045525587618 | ab 70,55 € |
|
10289767 (113.11-20-90) |
90 | 20 | 25 | 72.5 | 0.427 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587533 | ab 70,88 € |
|
10289768 (113.11-20-100) |
100 | 20 | 25 | 72.5 | 0.445 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587434 | ab 72,49 € |
|
10289769 (113.11-20-110) |
110 | 20 | 25 | 72.5 | 0.475 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587441 | ab 72,51 € |
|
10289776 (113.11-25-70) |
70 | 25 | 30.8 | 72.5 | 0.504 kg | 22 | 40.5 | 33 | 51.5 | 4045525587625 | ab 73,83 € |
|
10289771 (113.11-20-130) |
130 | 20 | 25 | 72.5 | 0.524 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587465 | ab 75,04 € |
|
10289770 (113.11-20-120) |
120 | 20 | 25 | 72.5 | 0.493 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587458 | ab 75,21 € |
|
10289772 (113.11-20-140) |
140 | 20 | 25 | 72.5 | 0.547 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587472 | ab 76,15 € |
|
10289777 (113.11-25-80) |
80 | 25 | 30.8 | 72.5 | 0.540 kg | 22 | 40.5 | 33 | 51.5 | 4045525587632 | ab 76,63 € |
|
10289773 (113.11-20-150) |
150 | 20 | 25 | 72.5 | 0.572 kg | 20.5 | 40.5 | 33 | 51.5 | 4045525587489 | ab 76,76 € |
|
10289778 (113.11-25-90) |
90 | 25 | 30.8 | 72.5 | 0.581 kg | 22 | 40.5 | 33 | 51.5 | 4045525587649 | ab 80,50 € |
|
10289779 (113.11-25-100) |
100 | 25 | 30.8 | 72.5 | 0.618 kg | 22 | 40.5 | 33 | 51.5 | 4045525587540 | ab 82,32 € |
|
10289780 (113.11-25-110) |
110 | 25 | 30.8 | 72.5 | 0.657 kg | 22 | 40.5 | 33 | 51.5 | 4045525587557 | ab 84,29 € |
|
10289781 (113.11-25-120) |
120 | 25 | 30.8 | 72.5 | 0.695 kg | 22 | 40.5 | 33 | 51.5 | 4045525587564 | ab 85,73 € |
|
10289782 (113.11-25-130) |
130 | 25 | 30.8 | 72.5 | 0.733 kg | 22 | 40.5 | 33 | 51.5 | 4045525587571 | ab 87,14 € |
|
10289783 (113.11-25-140) |
140 | 25 | 30.8 | 72.5 | 0.770 kg | 22 | 40.5 | 33 | 51.5 | 4045525587588 | ab 89,17 € |
|
10289711 (113.11-25-150) |
150 | 25 | 30.8 | 72.5 | 0.810 kg | 22 | 40.5 | 33 | 51.5 | 4045525587595 | ab 90,45 € |
