Produktnummer:
10181565
Herstellernummer:
125-32-M6-D
Hersteller:
Ganter
Ganter 125-32-M6-D VERSTELLB.FLACHSPANNHEBEL, GERADE
Anschlussgewinde (d2):
M 6
Form:
D
| Anzahl | Preis* |
|---|---|
| Bis 24 |
17,39 €
|
| Bis 33 |
15,65 €
|
| Bis 43 |
13,91 €
|
| Ab 44 |
12,17 €
|
Produktnummer:
10181565

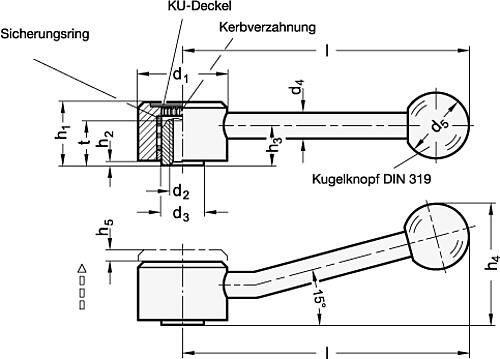

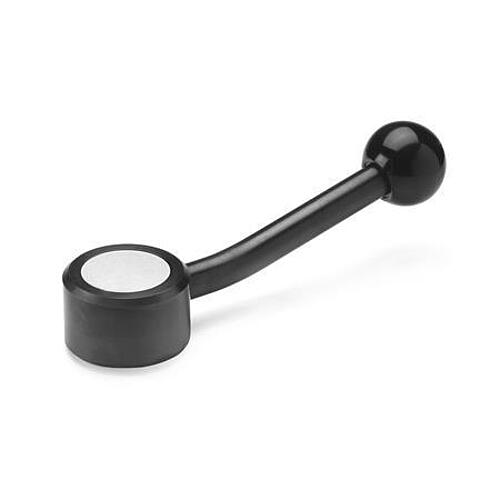

GN 125 Verstellbare Flachspannhebel, Innengewinde
Beschreibung
Flachspannhebel GN 125 zeichnen sich durch eine niedrige Bauhöhe aus.
Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Stahl
brüniert
Buchse
Festigkeitsklasse 5.8
• Planfläche mit
naturfarben eloxiertem Alu-Plättchen
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
D Hebel gerade mit Gewinde
E Hebel schräg mit Gewinde
Auf Anfrage:
• mit Gewinde-Durchloch
Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Stahl
brüniert
Buchse
Festigkeitsklasse 5.8
• Planfläche mit
naturfarben eloxiertem Alu-Plättchen
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
D Hebel gerade mit Gewinde
E Hebel schräg mit Gewinde
Auf Anfrage:
• mit Gewinde-Durchloch
Eigenschaften
| Anschlussgewinde (d2): | M 6 |
|---|---|
| Durchmesser (d1): | 32 |
| Edelstahl Einsatz (Edelstahl): | Ja |
| Form: | D |
| Griffkoerpermaterial (Werkstoff): | ST |
| Verstellbar: | Ja |
Dokumente
1
| Variante | Form | Anschlussgewinde (d2) | Preis |
|---|---|---|---|
|
10181558 (125-32-M8-D) |
D | M 8 | ab 11,48 € |
|
10181565 (125-32-M6-D) |
D | M 6 | ab 11,48 € |
|
10181557 (125-32-M6-E) |
E | M 6 | ab 12,36 € |
|
10181559 (125-32-M8-E) |
E | M 8 | ab 12,36 € |
|
10181560 (125-36-M8-D) |
D | M 8 | ab 13,02 € |
|
10181562 (125-36-M10-D) |
D | M 10 | ab 13,02 € |
|
10181576 (125-36-M12-D) |
D | M 12 | ab 13,02 € |
|
10181561 (125-36-M8-E) |
E | M 8 | ab 13,91 € |
|
10181563 (125-36-M10-E) |
E | M 10 | ab 13,91 € |
|
10181567 (125-36-M12-E) |
E | M 12 | ab 13,91 € |
|
10181564 (125-40-M10-D) |
D | M 10 | ab 14,78 € |
|
10181568 (125-40-M12-D) |
D | M 12 | ab 14,78 € |
|
10181566 (125-40-M10-E) |
E | M 10 | ab 15,67 € |
|
10181569 (125-40-M12-E) |
E | M 12 | ab 15,67 € |
|
10181570 (125-45-M12-D) |
D | M 12 | ab 17,17 € |
|
10181572 (125-45-M14-D) |
D | M 14 | ab 17,17 € |
|
10181574 (125-45-M16-D) |
D | M 16 | ab 17,17 € |
|
10181571 (125-45-M12-E) |
E | M 12 | ab 18,06 € |
|
10181573 (125-45-M14-E) |
E | M 14 | ab 18,06 € |
|
10181575 (125-45-M16-E) |
E | M 16 | ab 18,06 € |
