Produktnummer:
10181672
Herstellernummer:
125.5-45-M16-D
Hersteller:
Ganter
Ganter 125.5-45-M16-D VERST.EDELSTAHL FLACHSPANNHEBEL, GERADE
Anschlussgewinde (d2):
M 16
Durchmesser (d1):
45
Form:
D
Griffkoerpermaterial (Werkstoff):
NI
Verstellbar:
Ja
| Anzahl | Preis* |
|---|---|
| Bis 11 |
38,59 €
|
| Bis 15 |
34,92 €
|
| Bis 20 |
31,24 €
|
| Ab 21 |
27,57 €
|
Produktnummer:
10181672

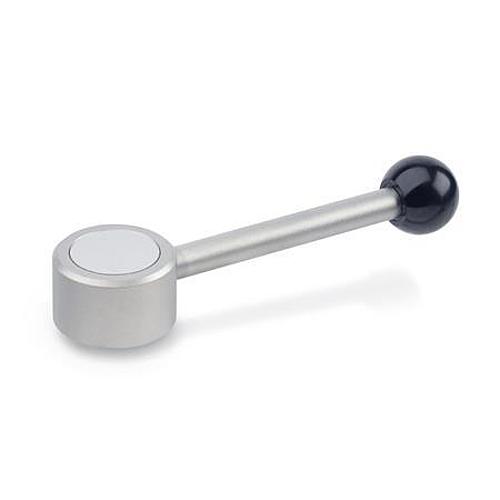

GN 125.5 Verstellbare Edelstahl Flachspannhebel,
Beschreibung
Edelstahl-Flachspannhebel GN 125.5 zeichnen sich durch eine niedrige Bauhöhe aus.

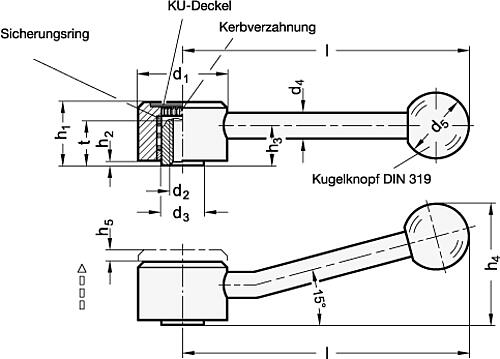

Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Edelstahl
nichtrostend, 1.4305
matt gestrahlt
• Planfläche mit
naturfarben eloxiertem Alu-Plättchen
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
D Hebel gerade
E Hebel gebogen
Auf Anfrage:
• mit Gewinde-Durchloch
Wie alle verstellbaren Spannhebel sind sie vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Spannhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Ausführung:
• Edelstahl
nichtrostend, 1.4305
matt gestrahlt
• Planfläche mit
naturfarben eloxiertem Alu-Plättchen
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
D Hebel gerade
E Hebel gebogen
Auf Anfrage:
• mit Gewinde-Durchloch
Eigenschaften
| Anschlussgewinde (d2): | M 16 |
|---|---|
| Durchmesser (d1): | 45 |
| Form: | D |
| Griffkoerpermaterial (Werkstoff): | NI |
| Verstellbar: | Ja |
Dokumente
1
| Variante | Form | Griffkoerpermaterial (Werkstoff) | Anschlussgewinde (d2) | Durchmesser (d1) | Verstellbar | Preis |
|---|---|---|---|---|---|---|
|
10181660 (125.5-32-M6-D) |
D | NI | M 6 | 32 | Ja | ab 16,05 € |
|
10181662 (125.5-32-M8-D) |
D | NI | M 8 | 32 | Ja | ab 16,05 € |
|
10181661 (125.5-32-M6-E) |
E | NI | M 6 | 32 | Ja | ab 16,94 € |
|
10181664 (125.5-32-M8-E) |
E | NI | M 8 | 32 | Ja | ab 16,94 € |
|
10181658 (125.5-36-M10-D) |
D | NI | M 10 | 36 | Ja | ab 18,56 € |
|
10181663 (125.5-36-M8-D) |
D | NI | M 8 | 36 | Ja | ab 18,56 € |
|
10181657 (125.5-36-M8-E) |
E | NI | M 8 | 36 | Ja | ab 19,45 € |
|
10181659 (125.5-36-M10-E) |
E | NI | M 10 | 36 | Ja | ab 19,45 € |
|
10181666 (125.5-40-M10-D) |
D | NI | M 10 | 40 | Ja | ab 21,61 € |
|
10181668 (125.5-40-M12-D) |
D | NI | M 12 | 40 | Ja | ab 21,61 € |
|
10181667 (125.5-40-M10-E) |
E | NI | M 10 | 40 | Ja | ab 22,50 € |
|
10181669 (125.5-40-M12-E) |
E | NI | M 12 | 40 | Ja | ab 22,50 € |
|
10181670 (125.5-45-M12-D) |
D | NI | M 12 | 45 | Ja | ab 26,10 € |
|
10181672 (125.5-45-M16-D) |
D | NI | M 16 | 45 | Ja | ab 26,10 € |
|
10181665 (125.5-45-M16-E) |
E | NI | M 16 | 45 | Ja | ab 26,99 € |
|
10181671 (125.5-45-M12-E) |
E | NI | M 12 | 45 | Ja | ab 26,99 € |
