Produktnummer:
10201859
Herstellernummer:
133-B20-B12-2-BL
Hersteller:
Ganter
Ganter 133-B20-B12-2-BL KREUZ KLEMMVERBINDER
Bohrung (d1_1):
B 20
Bohrung (d2):
B 12
Kennziffer:
2
Oberfläche:
BL
| Anzahl | Stückpreis |
|---|---|
| Bis 27 |
15,55 €*
|
| Bis 38 |
14,03 €*
|
| Bis 49 |
12,51 €*
|
| Ab 50 |
12,17 €*
|
Produktnummer:
10201859

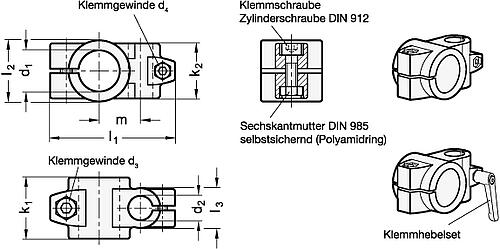

GN 133 Kreuz Klemmverbinder
Beschreibung
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 133 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit 2 Klemmschrauben DIN 912, verzinkt
2 - mit 2 Edelstahl-Klemmschrauben DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305
Kennziffer:
1 - mit 2 Klemmschrauben DIN 912, verzinkt
2 - mit 2 Edelstahl-Klemmschrauben DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Eigenschaften
| Bohrung (d1_1): | B 20 |
|---|---|
| Bohrung (d2): | B 12 |
| Kennziffer: | 2 |
| Oberfläche: | BL |
Dokumente
1
| Variante | Oberfläche | Kennziffer | Bohrung (d1_1) | Bohrung (d2) | Preis |
|---|---|---|---|---|---|
|
10201859 (133-B20-B12-2-BL) |
BL | 2 | B 20 | B 12 | ab 15,55 € |
|
10201863 (133-B20-B14-2-BL) |
BL | 2 | B 20 | B 14 | ab 15,55 € |
|
10201867 (133-B20-B16-2-BL) |
BL | 2 | B 20 | B 16 | ab 15,55 € |
|
10201871 (133-B20-B18-2-BL) |
BL | 2 | B 20 | B 18 | ab 15,55 € |
|
10201875 (133-B25-B12-2-BL) |
BL | 2 | B 25 | B 12 | ab 15,55 € |
|
10201879 (133-B25-B14-2-BL) |
BL | 2 | B 25 | B 14 | ab 15,55 € |
|
10201883 (133-B25-B16-2-BL) |
BL | 2 | B 25 | B 16 | ab 15,55 € |
|
10201887 (133-B25-B18-2-BL) |
BL | 2 | B 25 | B 18 | ab 15,55 € |
|
10201891 (133-B30-B12-2-BL) |
BL | 2 | B 30 | B 12 | ab 15,55 € |
|
10201895 (133-B30-B14-2-BL) |
BL | 2 | B 30 | B 14 | ab 15,55 € |
|
10201899 (133-B30-B16-2-BL) |
BL | 2 | B 30 | B 16 | ab 15,55 € |
|
10201903 (133-B30-B18-2-BL) |
BL | 2 | B 30 | B 18 | ab 15,55 € |
|
10300640 (133-B20-B15-2-BL) |
BL | 2 | B 20 | B 15 | ab 15,55 € |
|
10201857 (133-B20-B12-2-SW) |
SW | 2 | B 20 | B 12 | ab 15,59 € |
|
10201861 (133-B20-B14-2-SW) |
SW | 2 | B 20 | B 14 | ab 15,61 € |
|
10201865 (133-B20-B16-2-SW) |
SW | 2 | B 20 | B 16 | ab 15,61 € |
|
10201869 (133-B20-B18-2-SW) |
SW | 2 | B 20 | B 18 | ab 15,61 € |
|
10201873 (133-B25-B12-2-SW) |
SW | 2 | B 25 | B 12 | ab 15,61 € |
|
10201877 (133-B25-B14-2-SW) |
SW | 2 | B 25 | B 14 | ab 15,61 € |
|
10201881 (133-B25-B16-2-SW) |
SW | 2 | B 25 | B 16 | ab 15,61 € |
|
10201885 (133-B25-B18-2-SW) |
SW | 2 | B 25 | B 18 | ab 15,61 € |
|
10201889 (133-B30-B12-2-SW) |
SW | 2 | B 30 | B 12 | ab 15,61 € |
|
10201893 (133-B30-B14-2-SW) |
SW | 2 | B 30 | B 14 | ab 15,61 € |
|
10201897 (133-B30-B16-2-SW) |
SW | 2 | B 30 | B 16 | ab 15,61 € |
|
10201901 (133-B30-B18-2-SW) |
SW | 2 | B 30 | B 18 | ab 15,61 € |
|
10300641 (133-B20-B15-2-SW) |
SW | 2 | B 20 | B 14 | ab 15,61 € |
|
10201937 (133-B45-B25-2-BL) |
BL | 2 | B 45 | B 25 | ab 25,56 € |
|
10201931 (133-B45-B20-2-SW) |
SW | 2 | B 45 | B 20 | ab 25,70 € |
|
10201935 (133-B45-B25-2-SW) |
SW | 2 | B 45 | B 25 | ab 25,70 € |
|
10201923 (133-B42-B25-2-SW) |
SW | 2 | B 42 | B 25 | ab 25,81 € |
|
10201911 (133-B50-B30-2-BL) |
BL | 2 | B 50 | B 30 | ab 26,15 € |
|
10201921 (133-B42-B20-2-BL) |
BL | 2 | B 42 | B 20 | ab 26,15 € |
|
10201933 (133-B45-B20-2-BL) |
BL | 2 | B 45 | B 20 | ab 26,15 € |
|
10201941 (133-B45-B30-2-BL) |
BL | 2 | B 45 | B 30 | ab 26,15 € |
|
10201945 (133-B48-B20-2-BL) |
BL | 2 | B 48 | B 20 | ab 26,15 € |
|
10201949 (133-B48-B25-2-BL) |
BL | 2 | B 48 | B 25 | ab 26,15 € |
|
10201953 (133-B48-B30-2-BL) |
BL | 2 | B 48 | B 30 | ab 26,15 € |
|
10201957 (133-B50-B20-2-BL) |
BL | 2 | B 50 | B 20 | ab 26,15 € |
|
10201961 (133-B50-B25-2-BL) |
BL | 2 | B 50 | B 25 | ab 26,15 € |
|
10201963 (133-B50-B30-2-SW) |
SW | 2 | B 50 | B 30 | ab 26,16 € |
|
10201959 (133-B50-B25-2-SW) |
SW | 2 | B 50 | B 25 | ab 26,17 € |
|
10201907 (133-B40-B20-2-BL) |
BL | 2 | B 40 | B 20 | ab 26,27 € |
|
10201913 (133-B40-B25-2-BL) |
BL | 2 | B 40 | B 25 | ab 26,27 € |
|
10201917 (133-B40-B30-2-BL) |
BL | 2 | B 40 | B 30 | ab 26,27 € |
|
10201925 (133-B42-B25-2-BL) |
BL | 2 | B 42 | B 25 | ab 26,27 € |
|
10201929 (133-B42-B30-2-BL) |
BL | 2 | B 42 | B 30 | ab 26,27 € |
|
10201939 (133-B45-B30-2-SW) |
SW | 2 | B 45 | B 30 | ab 26,28 € |
|
10201943 (133-B48-B20-2-SW) |
SW | 2 | B 48 | B 20 | ab 26,28 € |
|
10201947 (133-B48-B25-2-SW) |
SW | 2 | B 48 | B 25 | ab 26,28 € |
|
10201951 (133-B48-B30-2-SW) |
SW | 2 | B 48 | B 30 | ab 26,28 € |
|
10201955 (133-B50-B20-2-SW) |
SW | 2 | B 50 | B 20 | ab 26,28 € |
|
10201905 (133-B40-B20-2-SW) |
SW | 2 | B 40 | B 20 | ab 26,40 € |
|
10201910 (133-B40-B25-2-SW) |
SW | 2 | B 40 | B 25 | ab 26,40 € |
|
10201915 (133-B40-B30-2-SW) |
SW | 2 | B 40 | B 30 | ab 26,40 € |
|
10201919 (133-B42-B20-2-SW) |
SW | 2 | B 42 | B 20 | ab 26,40 € |
|
10201927 (133-B42-B30-2-SW) |
SW | 2 | B 42 | B 30 | ab 26,40 € |
