Produktnummer:
10284158
Herstellernummer:
148-113-M16-A-1-43
Hersteller:
Ganter
Ganter 148-113-M16-A-1-43 Maschinenfüße mit Schwingungsdämpfung
Form:
A - mit Zweiloch-Flansch (d1= 60 / 90 / 113)
Fußdurchmesser (d1):
113
Gewinde (d2):
M 16
Härte:
43 - weich
Kennziffer:
1 - ohne Abreißsicherung
| Anzahl | Preis* |
|---|---|
| Bis 7 |
55,49 €
|
| Bis 10 |
49,94 €
|
| Bis 13 |
44,39 €
|
| Ab 14 |
40,89 €
|
Produktnummer:
10284158
GN 148 Maschinenfüße mit Schwingungsdämpfung
Beschreibung
Mit Maschinenfüßen GN 148 können insbesondere schwere Maschinen und Aggregate schwingungsisoliert aufgestellt werden.
Dies hat einen positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.
Dabei zeichnet sich ihr Aufbau dadurch aus, dass auch Horizontalkräfte aufgenommen werden können.
Die Ausführung mit Abreißsicherung (Kennziffer 2) schützt die Maschinenfüße vor der Zerstörung durch Abreißen bei Überlastung durch Zug.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
Ausführung:
• Schwingungsdämpfendes Element
Naturkautschuk (NR)
- aufvulkanisiert
- temperaturbeständig bis 80 °C
- Härte [Shore ±5 °]
43 - weich
57 - mittel
68 - hart
• Stahlblech: verzinkt, blau passiviert
• Gewindebuchse: Stahl, verzinkt, blau passiviert

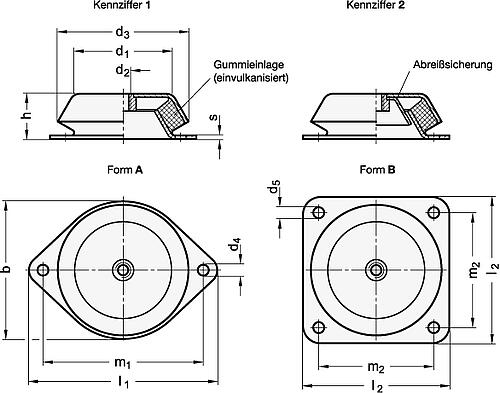

Form:
A - mit Zweiloch-Flansch (d1= 60 / 90 / 113)

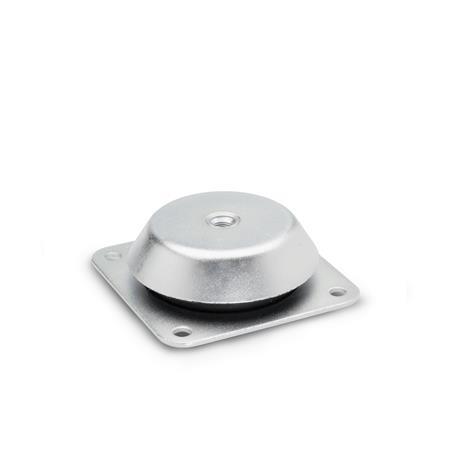

B - mit Vierloch-Flansch (d1= 113 / 126)
Kennziffer:
1 - ohne Abreißsicherung
2 - mit Abreißsicherung
Zubehör:
• Gummiunterlagen GN 148.2
Dies hat einen positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.
Dabei zeichnet sich ihr Aufbau dadurch aus, dass auch Horizontalkräfte aufgenommen werden können.
Die Ausführung mit Abreißsicherung (Kennziffer 2) schützt die Maschinenfüße vor der Zerstörung durch Abreißen bei Überlastung durch Zug.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
Ausführung:
• Schwingungsdämpfendes Element
Naturkautschuk (NR)
- aufvulkanisiert
- temperaturbeständig bis 80 °C
- Härte [Shore ±5 °]
43 - weich
57 - mittel
68 - hart
• Stahlblech: verzinkt, blau passiviert
• Gewindebuchse: Stahl, verzinkt, blau passiviert
Form:
A - mit Zweiloch-Flansch (d1= 60 / 90 / 113)
B - mit Vierloch-Flansch (d1= 113 / 126)
Kennziffer:
1 - ohne Abreißsicherung
2 - mit Abreißsicherung
Zubehör:
• Gummiunterlagen GN 148.2
Eigenschaften
| Form: | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) |
|---|---|
| Fußdurchmesser (d1): | 113 |
| Gewinde (d2): | M 16 |
| Härte: | 43 - weich |
| Kennziffer: | 1 - ohne Abreißsicherung |
| Variante | Gewinde (d2) | Form | Fußdurchmesser (d1) | Härte | Kennziffer | Preis |
|---|---|---|---|---|---|---|
|
10195945 (148-60-M10-A-1-57) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 57 - mittel | 1 - ohne Abreißsicherung | ab 18,15 € |
|
10284149 (148-60-M10-A-1-43) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 43 - weich | 1 - ohne Abreißsicherung | ab 18,15 € |
|
10284151 (148-60-M10-A-1-68) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 68 - hart | 1 - ohne Abreißsicherung | ab 18,15 € |
|
10195946 (148-60-M10-A-2-57) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 57 - mittel | 2 - mit Abreißsicherung | ab 19,82 € |
|
10284150 (148-60-M10-A-2-43) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 43 - weich | 2 - mit Abreißsicherung | ab 19,82 € |
|
10284152 (148-60-M10-A-2-68) |
M 10 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 60 | 68 - hart | 2 - mit Abreißsicherung | ab 19,82 € |
|
10195947 (148-90-M12-A-1-57) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 57 - mittel | 1 - ohne Abreißsicherung | ab 24,95 € |
|
10284153 (148-90-M12-A-1-43) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 43 - weich | 1 - ohne Abreißsicherung | ab 24,95 € |
|
10284156 (148-90-M12-A-1-68) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 68 - hart | 1 - ohne Abreißsicherung | ab 24,95 € |
|
10195948 (148-90-M12-A-2-57) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 57 - mittel | 2 - mit Abreißsicherung | ab 26,32 € |
|
10284155 (148-90-M12-A-2-43) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 43 - weich | 2 - mit Abreißsicherung | ab 26,32 € |
|
10284157 (148-90-M12-A-2-68) |
M 12 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 90 | 68 - hart | 2 - mit Abreißsicherung | ab 26,32 € |
|
10195949 (148-113-M16-A-1-57) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 57 - mittel | 1 - ohne Abreißsicherung | ab 38,84 € |
|
10284158 (148-113-M16-A-1-43) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 43 - weich | 1 - ohne Abreißsicherung | ab 38,84 € |
|
10284162 (148-113-M16-A-1-68) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 68 - hart | 1 - ohne Abreißsicherung | ab 39,03 € |
|
10195951 (148-113-M16-B-1-57) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 57 - mittel | 1 - ohne Abreißsicherung | ab 39,44 € |
|
10284160 (148-113-M16-B-1-43) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 43 - weich | 1 - ohne Abreißsicherung | ab 39,44 € |
|
10284164 (148-113-M16-B-1-68) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 68 - hart | 1 - ohne Abreißsicherung | ab 39,44 € |
|
10195950 (148-113-M16-A-2-57) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 57 - mittel | 2 - mit Abreißsicherung | ab 42,01 € |
|
10284161 (148-113-M16-B-2-43) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 43 - weich | 2 - mit Abreißsicherung | ab 42,43 € |
|
10284163 (148-113-M16-A-2-68) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 68 - hart | 2 - mit Abreißsicherung | ab 43,00 € |
|
10284159 (148-113-M16-A-2-43) |
M 16 | A - mit Zweiloch-Flansch (d1= 60 / 90 / 113) | 113 | 43 - weich | 2 - mit Abreißsicherung | ab 43,76 € |
|
10195952 (148-113-M16-B-2-57) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 57 - mittel | 2 - mit Abreißsicherung | ab 44,85 € |
|
10284165 (148-113-M16-B-2-68) |
M 16 | B - mit Vierloch-Flansch (d1= 113 / 126) | 113 | 68 - hart | 2 - mit Abreißsicherung | ab 44,85 € |
|
10195943 (148-126-M20-B-1-57) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 57 - mittel | 1 - ohne Abreißsicherung | ab 50,31 € |
|
10284168 (148-126-M20-B-1-68) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 68 - hart | 1 - ohne Abreißsicherung | ab 51,03 € |
|
10284166 (148-126-M20-B-1-43) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 43 - weich | 1 - ohne Abreißsicherung | ab 51,78 € |
|
10195944 (148-126-M20-B-2-57) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 57 - mittel | 2 - mit Abreißsicherung | ab 52,96 € |
|
10284154 (148-126-M20-B-2-68) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 68 - hart | 2 - mit Abreißsicherung | ab 52,96 € |
|
10284167 (148-126-M20-B-2-43) |
M 20 | B - mit Vierloch-Flansch (d1= 113 / 126) | 126 | 43 - weich | 2 - mit Abreißsicherung | ab 53,21 € |
