Produktnummer:
10272303
Herstellernummer:
187.6-40-E
Hersteller:
Ganter

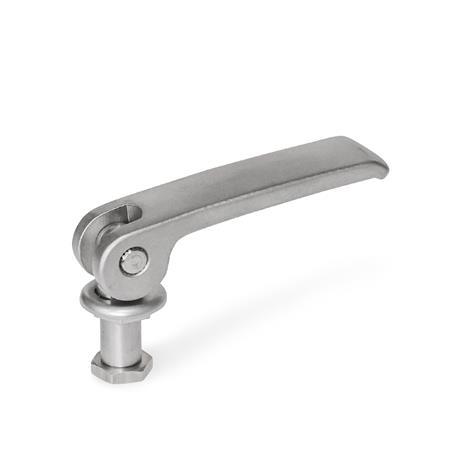

Ganter 187.6-40-E Rastgelenksets für Edelstahl Rastköpfe GN 187.5
Form:
E, mit Exzenterspanner
d1:
40
| Anzahl | Preis* |
|---|---|
| Bis 24 |
17,33 €
|
| Bis 33 |
15,60 €
|
| Bis 43 |
13,86 €
|
| Ab 44 |
12,13 €
|
Produktnummer:
10272303
GN 187.6 Rastgelenksets für Edelstahl Rastköpfe GN 187.5
Beschreibung
Mit Rastgelenksets GN 187.6 lassen sich Rastköpfe GN 187.5 zu Rastgelenken kombinieren. Die Zentrierbuchse ermöglicht durch den Sechskantbund, der formschlüssig das Mitdrehen verhindert, ein einfaches und zügiges Montieren. Im gelösten Zustand bildet die Buchse bzw. Zugmutter die Achse, welche die Rastköpfe zentrisch zueinander positioniert.
Durch die Verwendung der Druckfedern GN 187.2 werden die Rastköpfe beim Lösen sicher voneinander getrennt.
Die Formen E und K werden bei Anwendungen eingesetzt, die häufiges und werkzeugloses Verstellen der Rastgelenke erfordern.
Ausführung
Form E
• Exzenterhebel
Edelstahl, nichtrostend, 1.4308
• Auflage
Edelstahl, nichtrostend, 1.4057
________________________________________
Form K
Klemmhebel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
________________________________________
Form S
Zylinderschraube DIN 912
Edelstahl, nichtrostend, A2
________________________________________
Senkschraube DIN 7991 / Unterlegscheibe
Edelstahl, nichtrostend, A2
________________________________________
Sonstige Bauteile
Edelstahl, nichtrostend, 1.4305
________________________________________
RoHS
Durch die Verwendung der Druckfedern GN 187.2 werden die Rastköpfe beim Lösen sicher voneinander getrennt.
Die Formen E und K werden bei Anwendungen eingesetzt, die häufiges und werkzeugloses Verstellen der Rastgelenke erfordern.
Ausführung
Form E
• Exzenterhebel
Edelstahl, nichtrostend, 1.4308
• Auflage
Edelstahl, nichtrostend, 1.4057
________________________________________
Form K
Klemmhebel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
________________________________________
Form S
Zylinderschraube DIN 912
Edelstahl, nichtrostend, A2
________________________________________
Senkschraube DIN 7991 / Unterlegscheibe
Edelstahl, nichtrostend, A2
________________________________________
Sonstige Bauteile
Edelstahl, nichtrostend, 1.4305
________________________________________
RoHS
Eigenschaften

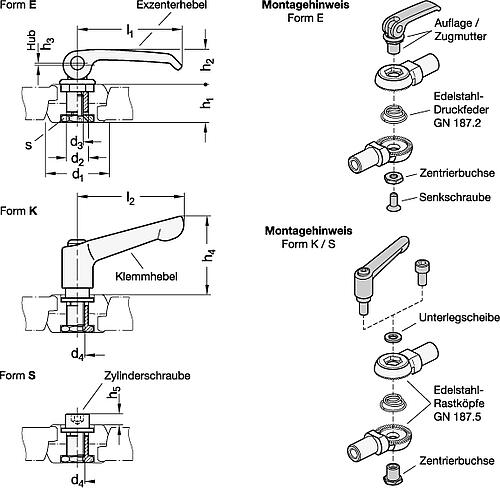

| Form: | E, mit Exzenterspanner |
|---|---|
| Gewicht: | 0.142 kg |
| d1: | 40 |
| d2: | 11 |
| d3: | M 6 |
| d4: | M 8 |
| h1: | 24 |
| h2: | 25,5 |
| h3: | 1.3 |
| h4: | - |
| h5: | - |
| l: | - |
| l1: | 82 |
| l2: | - |
| s: | 14 |
Dokumente
1
| Variante | d1 | Form | Preis |
|---|---|---|---|
|
10272296 (187.6-27-S) |
27 | S, mit Zylinderschraube DIN 912 | ab 1,98 € |
|
10272298 (187.6-32-S) |
32 | S, mit Zylinderschraube DIN 912 | ab 2,20 € |
|
10272299 (187.6-27-K) |
27 | K, mit Klemmhebel | ab 4,38 € |
|
10272297 (187.6-32-K) |
32 | K, mit Klemmhebel | ab 4,65 € |
|
10272300 (187.6-40-K) |
40 | K, mit Klemmhebel | ab 6,05 € |
|
10272301 (187.6-27-E) |
27 | E, mit Exzenterspanner | ab 8,05 € |
|
10272302 (187.6-32-E) |
32 | E, mit Exzenterspanner | ab 8,55 € |
|
10272303 (187.6-40-E) |
40 | E, mit Exzenterspanner | ab 11,44 € |
Produktgalerie überspringen
Ähnliche Produkte

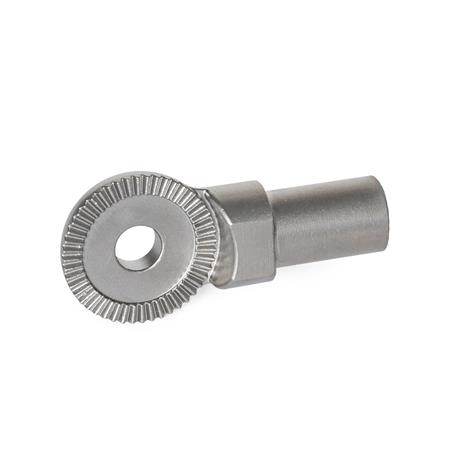

Ganter 187.5-40-60-A-NI EDELSTAHL RASTKOPF
