Produktnummer:
10291758
Herstellernummer:
2242-15-B4-5-AL-KU
Hersteller:
Ganter
Ganter 2242-15-B4-5-AL-KU Kreuzschieberkupplungen mit Klemmnabe
EAN:
4045525617513
Gewicht:
0.006 kg
d1:
15
d2:
4
d3:
5
d4:
M 2,5
d5:
8.2
l1:
21.2
l2:
7
l3:
3.5
l4:
5
| Anzahl | Preis* |
|---|---|
| Bis 16 |
24,77 €
|
| Bis 23 |
22,29 €
|
| Bis 30 |
19,82 €
|
| Ab 31 |
18,25 €
|
Produktnummer:
10291758

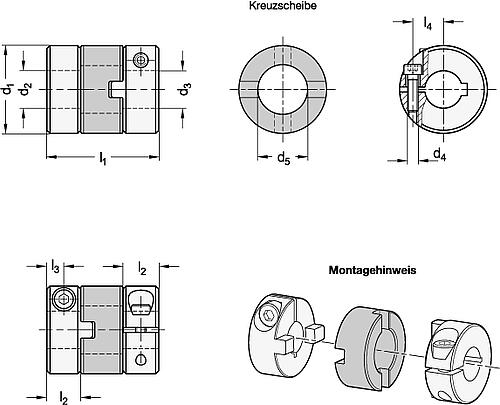

GN 2242 Kreuzschieberkupplungen mit Klemmnabe
Beschreibung
Kreuzschieberkupplungen GN 2242 können große radiale Wellenversätze ausgleichen und dabei hohe Drehmomente übertragen. Deshalb werden sie vorzugsweise dann eingesetzt, wenn die reine Drehmoment- und Leistungsübertragung bei zeitgleich großen radialen Wellenversätzen im Vordergrund steht.
Durch die Klemmnaben und die einfache Steckmontage sind Kreuzschieberkupplungen sehr montagefreundlich. Sie sind in ihrem Anwendungsbereich sehr vielfältig und finden z. B. im allgemeinen Maschinenbau an Verpackungsmaschinen und Pumpen ihre Verwendung.
Bei dem Bohrungskennzeichen K ist die Passfedernut immer für beide Bohrungen d2 und d3 eingebracht.
Durch die Klemmnaben und die einfache Steckmontage sind Kreuzschieberkupplungen sehr montagefreundlich. Sie sind in ihrem Anwendungsbereich sehr vielfältig und finden z. B. im allgemeinen Maschinenbau an Verpackungsmaschinen und Pumpen ihre Verwendung.
Bei dem Bohrungskennzeichen K ist die Passfedernut immer für beide Bohrungen d2 und d3 eingebracht.
Eigenschaften
| EAN: | 4045525617513 |
|---|---|
| Gewicht: | 0.006 kg |
| d1: | 15 |
| d2: | 4 |
| d3: | 5 |
| d4: | M 2,5 |
| d5: | 8.2 |
| l1: | 21.2 |
| l2: | 7 |
| l3: | 3.5 |
| l4: | 5 |
| Variante | d1 | d2 | d3 | l1 | l4 | Gewicht | EAN | d4 | d5 | l3 | l2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10291755 (2242-12-B4-5-AL-KU) |
12 | 4 | 5 | 19 | 4 | 0.003 kg | 4045525617483 | M 2 | 5.2 | 3.1 | 6.2 | ab 16,60 € |
|
10291756 (2242-12-B5-5-AL-KU) |
12 | 5 | 5 | 19 | 4 | 0.003 kg | 4045525617490 | M 2 | 5.2 | 3.1 | 6.2 | ab 16,60 € |
|
10291776 (2242-12-B4-4-AL-KU) |
12 | 4 | 4 | 19 | 4 | 0.003 kg | 4045525617476 | M 2 | 5.2 | 3.1 | 6.2 | ab 16,60 € |
|
10291757 (2242-15-B4-4-AL-KU) |
15 | 4 | 4 | 21.2 | 5 | 0.006 kg | 4045525617506 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291758 (2242-15-B4-5-AL-KU) |
15 | 4 | 5 | 21.2 | 5 | 0.006 kg | 4045525617513 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291759 (2242-15-B4-6-AL-KU) |
15 | 4 | 6 | 21.2 | 5 | 0.006 kg | 4045525617520 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291760 (2242-15-B5-5-AL-KU) |
15 | 5 | 5 | 21.2 | 5 | 0.006 kg | 4045525617537 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291761 (2242-15-B5-6-AL-KU) |
15 | 5 | 6 | 21.2 | 5 | 0.006 kg | 4045525617544 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291762 (2242-15-B6-6-AL-KU) |
15 | 6 | 6 | 21.2 | 5 | 0.006 kg | 4045525617551 | M 2,5 | 8.2 | 3.5 | 7 | ab 17,34 € |
|
10291763 (2242-20-B6-6-AL-KU) |
20 | 6 | 6 | 27 | 7.5 | 0.013 kg | 4045525617582 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291765 (2242-20-B6-8-AL-KU) |
20 | 6 | 8 | 27 | 7.5 | 0.013 kg | 4045525617599 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291767 (2242-20-B6-10-AL-KU) |
20 | 6 | 10 | 27 | 7.5 | 0.013 kg | 4045525617575 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291769 (2242-20-B8-8-AL-KU) |
20 | 8 | 8 | 27 | 7.5 | 0.013 kg | 4045525617612 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291771 (2242-20-B8-10-AL-KU) |
20 | 8 | 10 | 27 | 7.5 | 0.013 kg | 4045525617605 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291773 (2242-20-B10-10-AL-KU) |
20 | 10 | 10 | 27 | 7.5 | 0.013 kg | 4045525617568 | M 3 | 12.2 | 4.4 | 8.8 | ab 20,01 € |
|
10291764 (2242-20-K6-6-AL-KU) |
20 | 6 | 6 | 27 | 7.5 | 0.013 kg | 4045525617643 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291766 (2242-20-K6-8-AL-KU) |
20 | 6 | 8 | 27 | 7.5 | 0.013 kg | 4045525617650 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291768 (2242-20-K6-10-AL-KU) |
20 | 6 | 10 | 27 | 7.5 | 0.013 kg | 4045525617636 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291770 (2242-20-K8-8-AL-KU) |
20 | 8 | 8 | 27 | 7.5 | 0.013 kg | 4045525617674 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291772 (2242-20-K8-10-AL-KU) |
20 | 8 | 10 | 27 | 7.5 | 0.013 kg | 4045525617667 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291774 (2242-20-K10-10-AL-KU) |
20 | 10 | 10 | 27 | 7.5 | 0.013 kg | 4045525617629 | M 3 | 12.2 | 4.4 | 8.8 | ab 24,82 € |
|
10291775 (2242-30-B8-8-AL-KU) |
30 | 8 | 8 | 32.5 | 11.1 | 0.044 kg | 4045525617735 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291779 (2242-30-B8-10-AL-KU) |
30 | 8 | 10 | 32.5 | 11.1 | 0.044 kg | 4045525617711 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291781 (2242-30-B8-12-AL-KU) |
30 | 8 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617728 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291783 (2242-30-B10-10-AL-KU) |
30 | 10 | 10 | 32.5 | 11.1 | 0.044 kg | 4045525617681 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291785 (2242-30-B10-12-AL-KU) |
30 | 10 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617698 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291787 (2242-30-B12-12-AL-KU) |
30 | 12 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617704 | M 4 | 16.2 | 5 | 10 | ab 26,18 € |
|
10291777 (2242-30-K8-8-AL-KU) |
30 | 8 | 8 | 32.5 | 11.1 | 0.044 kg | 4045525617797 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291780 (2242-30-K8-10-AL-KU) |
30 | 8 | 10 | 32.5 | 11.1 | 0.044 kg | 4045525617773 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291782 (2242-30-K8-12-AL-KU) |
30 | 8 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617780 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291784 (2242-30-K10-10-AL-KU) |
30 | 10 | 10 | 32.5 | 11.1 | 0.044 kg | 4045525617742 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291786 (2242-30-K10-12-AL-KU) |
30 | 10 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617759 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291788 (2242-30-K12-12-AL-KU) |
30 | 12 | 12 | 32.5 | 11.1 | 0.044 kg | 4045525617766 | M 4 | 16.2 | 5 | 10 | ab 31,10 € |
|
10291789 (2242-38-B12-12-AL-KU) |
38 | 12 | 12 | 40 | 14.2 | 0.076 kg | 4045525617803 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291791 (2242-38-B12-15-AL-KU) |
38 | 12 | 15 | 40 | 14.2 | 0.076 kg | 4045525617810 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291793 (2242-38-B12-20-AL-KU) |
38 | 12 | 20 | 40 | 14.2 | 0.076 kg | 4045525617827 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291795 (2242-38-B15-15-AL-KU) |
38 | 15 | 15 | 40 | 14.2 | 0.076 kg | 4045525617834 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291797 (2242-38-B15-20-AL-KU) |
38 | 15 | 20 | 40 | 14.2 | 0.076 kg | 4045525617841 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291799 (2242-38-B20-20-AL-KU) |
38 | 20 | 20 | 40 | 14.2 | 0.076 kg | 4045525617858 | M 5 | 20.3 | 6 | 12.1 | ab 47,54 € |
|
10291778 (2242-38-K20-20-AL-KU) |
38 | 20 | 20 | 40 | 14.2 | 0.076 kg | 4045525617919 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
|
10291790 (2242-38-K12-12-AL-KU) |
38 | 12 | 12 | 40 | 14.2 | 0.076 kg | 4045525617865 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
|
10291792 (2242-38-K12-15-AL-KU) |
38 | 12 | 15 | 40 | 14.2 | 0.076 kg | 4045525617872 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
|
10291794 (2242-38-K12-20-AL-KU) |
38 | 12 | 20 | 40 | 14.2 | 0.076 kg | 4045525617889 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
|
10291796 (2242-38-K15-15-AL-KU) |
38 | 15 | 15 | 40 | 14.2 | 0.076 kg | 4045525617896 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
|
10291798 (2242-38-K15-20-AL-KU) |
38 | 15 | 20 | 40 | 14.2 | 0.076 kg | 4045525617902 | M 5 | 20.3 | 6 | 12.1 | ab 52,67 € |
