Produktnummer:
10261980
Herstellernummer:
2281-ALS-10-K-10-1
Hersteller:
Ganter
Ganter 2281-ALS-10-K-10-1 Libelleneinsätze
Durchmesser (d):
10
Kennziffer:
1 - ohne Kontrastring
| Anzahl | Stückpreis |
|---|---|
| Bis 46 |
9,07 €*
|
| Bis 64 |
8,16 €*
|
| Bis 83 |
7,26 €*
|
| Ab 84 |
6,35 €*
|
Produktnummer:
10261980

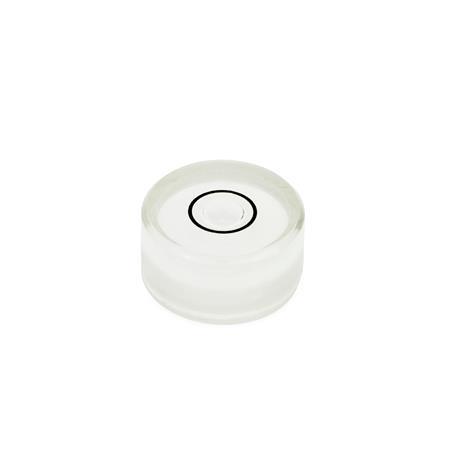

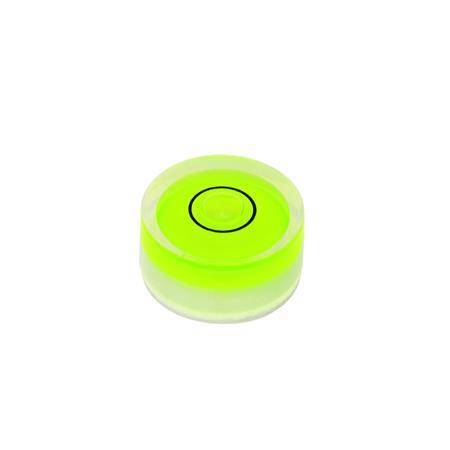

GN 2281 Libelleneinsätze
Beschreibung
Libelleneinsätze GN 2281 eignen sich wegen ihrer zylindrischen Bauform zum Einbau in Platten und Gehäuse und dienen dabei zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen und Geräten.
Libelleneinsätze sind nicht ausgerichtet, d. h. eine Justierung auf die Vertikallage muss durch Ausrichten des aufnehmenden Bauteils gewährleistet werden.

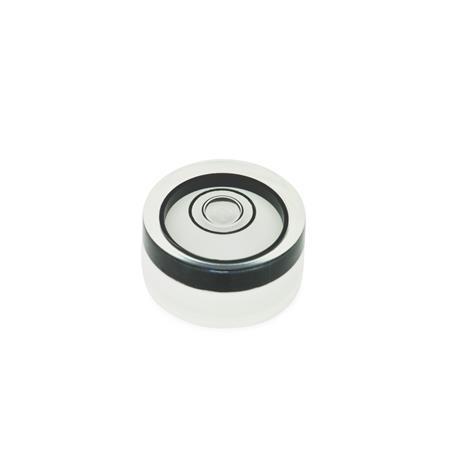

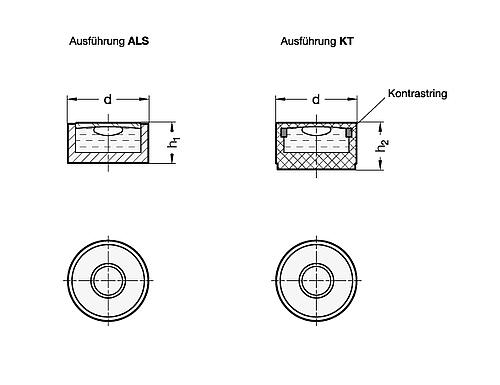

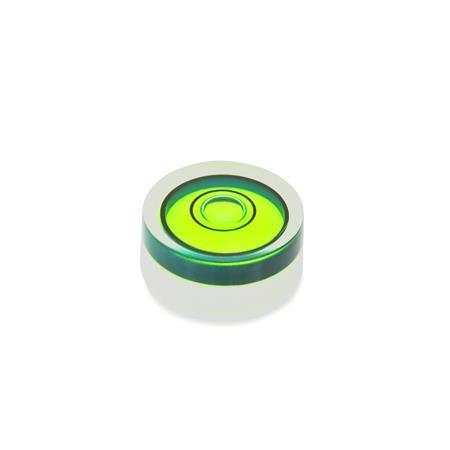

Bei der Ausführung ALS ergibt sich durch das schwarze Gehäuse eine Reflexion am Blasenrand, welche die Ablesbarkeit deutlich verbessert. Die Ausführung KT ist mit Kontrastring innerhalb des Libellengehäuses (Kennziffer 2) erhältlich, der für denselben Effekt sorgt.
Alternativ kann auch durch eine dunkle Wandung der Einbaubohrung eine entsprechende Kontrastverbesserung erzielt werden.
Libelleneinsätze sind nicht ausgerichtet, d. h. eine Justierung auf die Vertikallage muss durch Ausrichten des aufnehmenden Bauteils gewährleistet werden.
Bei der Ausführung ALS ergibt sich durch das schwarze Gehäuse eine Reflexion am Blasenrand, welche die Ablesbarkeit deutlich verbessert. Die Ausführung KT ist mit Kontrastring innerhalb des Libellengehäuses (Kennziffer 2) erhältlich, der für denselben Effekt sorgt.
Alternativ kann auch durch eine dunkle Wandung der Einbaubohrung eine entsprechende Kontrastverbesserung erzielt werden.
Eigenschaften
| Durchmesser (d): | 10 |
|---|---|
| Empfindlichkeit: | 10 - Winkelminuten, pro 2 mm Blasenweg (nur Ausführung ALS) |
| Füllung: | K - farblos-transparent |
| Kennziffer: | 1 - ohne Kontrastring |
| Werkstoff/Oberfläche: | ALS - eloxiert schwarz |
Dokumente
1
| Variante | Durchmesser (d) | Kennziffer | Preis |
|---|---|---|---|
|
10261973 (2281-KT-12-K-40-1) |
12 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261974 (2281-KT-12-G-40-1) |
12 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261978 (2281-KT-14-K-40-1) |
14 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261979 (2281-KT-14-G-40-1) |
14 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261985 (2281-KT-15-K-40-1) |
15 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261986 (2281-KT-15-G-40-1) |
15 | 1 - ohne Kontrastring | ab 1,41 € |
|
10261990 (2281-KT-18-K-40-1) |
18 | 1 - ohne Kontrastring | ab 1,54 € |
|
10261991 (2281-KT-18-G-40-1) |
18 | 1 - ohne Kontrastring | ab 1,54 € |
|
10261975 (2281-KT-12-K-40-2) |
12 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261976 (2281-KT-12-G-40-2) |
12 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261981 (2281-KT-14-K-40-2) |
14 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261983 (2281-KT-14-G-40-2) |
14 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261987 (2281-KT-15-K-40-2) |
15 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261988 (2281-KT-15-G-40-2) |
15 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,73 € |
|
10261982 (2281-KT-18-G-40-2) |
18 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,87 € |
|
10261992 (2281-KT-18-K-40-2) |
18 | 2 - mit Kontrastring (nur in Ausführung KT für d = 12...18) | ab 1,87 € |
|
10261970 (2281-KT-10-K-40-1) |
10 | 1 - ohne Kontrastring | ab 1,91 € |
|
10261971 (2281-KT-10-G-40-1) |
10 | 1 - ohne Kontrastring | ab 1,91 € |
|
10261972 (2281-ALS-12-K-10-1) |
12 | 1 - ohne Kontrastring | ab 9,07 € |
|
10261977 (2281-ALS-14-K-10-1) |
14 | 1 - ohne Kontrastring | ab 9,07 € |
|
10261980 (2281-ALS-10-K-10-1) |
10 | 1 - ohne Kontrastring | ab 9,07 € |
|
10261984 (2281-ALS-15-K-10-1) |
15 | 1 - ohne Kontrastring | ab 9,07 € |
|
10261989 (2281-ALS-18-K-10-1) |
18 | 1 - ohne Kontrastring | ab 9,43 € |
