Produktnummer:
10181553
Herstellernummer:
312-21-M8-16-D
Hersteller:
Ganter
Ganter 312-21-M8-16-D SICHERHEITS SPANNHEBEL M.SCHRAUBE,GERADE
Anschlussgewinde (d2):
M 8
Durchmesser (d1):
21
Edelstahl Einsatz (NirostaEinsatz):
Nein
Form:
D
Gewindelänge (l1):
16
Griffkoerpermaterial (Werkstoff):
ST
Verstellbar:
Ja
| Anzahl | Preis* |
|---|---|
| Bis 25 |
16,65 €
|
| Bis 35 |
14,99 €
|
| Bis 45 |
13,32 €
|
| Ab 46 |
11,66 €
|
Produktnummer:
10181553

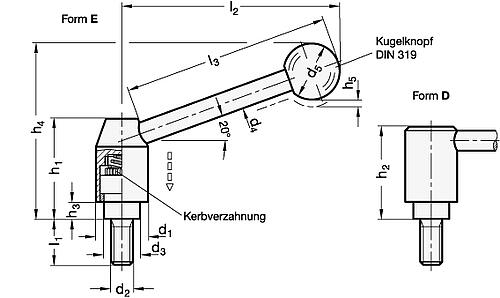

GN 312 Sicherheits Spannhebel, Außengewinde
Beschreibung
Sicherheits-Spannhebel GN 312 werden eingesetzt, wenn ein versehentliches, unbedachtes Lösen oder Verstellen zu Unfällen führen kann.
Unbetätigt ist der Hebel nicht mit dem Gewindeeinsatz verbunden, d. h. der Spannhebel lässt sich leichtgängig drehen.
Erst durch Niederdrücken der Hebelnabe rasten die beiden Kerbverzahnungen ein, sodass gelöst oder gespannt werden kann.
Nach dem ,,Loslassen’’ wird die Verbindung durch Federkraft wieder gelöst.
Ausführung:
• Stahl
brüniert
Schraube
Festigkeitsklasse 5.8
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
E Hebel schräg
D Hebel gerade
Unbetätigt ist der Hebel nicht mit dem Gewindeeinsatz verbunden, d. h. der Spannhebel lässt sich leichtgängig drehen.
Erst durch Niederdrücken der Hebelnabe rasten die beiden Kerbverzahnungen ein, sodass gelöst oder gespannt werden kann.
Nach dem ,,Loslassen’’ wird die Verbindung durch Federkraft wieder gelöst.
Ausführung:
• Stahl
brüniert
Schraube
Festigkeitsklasse 5.8
• Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend
Form:
E Hebel schräg
D Hebel gerade
Eigenschaften
| Anschlussgewinde (d2): | M 8 |
|---|---|
| Durchmesser (d1): | 21 |
| Edelstahl Einsatz (NirostaEinsatz): | Nein |
| Form: | D |
| Gewindelänge (l1): | 16 |
| Griffkoerpermaterial (Werkstoff): | ST |
| Verstellbar: | Ja |
Dokumente
1
| Variante | Form | Griffkoerpermaterial (Werkstoff) | Anschlussgewinde (d2) | Verstellbar | Gewindelänge (l1) | Edelstahl Einsatz (NirostaEinsatz) | Durchmesser (d1) | Preis |
|---|---|---|---|---|---|---|---|---|
|
10181505 (312-21-M8-20-D) |
D | ST | M 8 | Ja | 20 | Nein | 21 | ab 10,82 € |
|
10181554 (312-21-M8-20-E) |
E | ST | M 8 | Ja | 20 | Nein | 21 | ab 10,82 € |
|
10181506 (312-21-M8-25-E) |
E | ST | M 8 | Ja | 25 | Nein | 21 | ab 10,84 € |
|
10181507 (312-21-M8-25-D) |
D | ST | M 8 | Ja | 25 | Nein | 21 | ab 10,84 € |
|
10181508 (312-21-M8-32-E) |
E | ST | M 8 | Ja | 32 | Nein | 21 | ab 10,88 € |
|
10181509 (312-21-M8-32-D) |
D | ST | M 8 | Ja | 32 | Nein | 21 | ab 10,88 € |
|
10181510 (312-21-M8-40-E) |
E | ST | M 8 | Ja | 40 | Nein | 21 | ab 10,96 € |
|
10181511 (312-21-M8-40-D) |
D | ST | M 8 | Ja | 40 | Nein | 21 | ab 10,96 € |
|
10181527 (312-21-M8-16-E) |
E | ST | M 8 | Ja | 16 | Nein | 21 | ab 10,99 € |
|
10181553 (312-21-M8-16-D) |
D | ST | M 8 | Ja | 16 | Nein | 21 | ab 10,99 € |
|
10181514 (312-21-M8-63-E) |
E | ST | M 8 | Ja | 63 | Nein | 21 | ab 11,17 € |
|
10181515 (312-21-M8-63-D) |
D | ST | M 8 | Ja | 63 | Nein | 21 | ab 11,17 € |
|
10181512 (312-21-M8-50-E) |
E | ST | M 8 | Ja | 50 | Nein | 21 | ab 11,22 € |
|
10181513 (312-21-M8-50-D) |
D | ST | M 8 | Ja | 50 | Nein | 21 | ab 11,22 € |
|
10181522 (312-24-M10-40-E) |
E | ST | M 10 | Ja | 40 | Nein | 24 | ab 11,87 € |
|
10181523 (312-24-M10-40-D) |
D | ST | M 10 | Ja | 40 | Nein | 24 | ab 11,87 € |
|
10181518 (312-24-M10-25-E) |
E | ST | M 10 | Ja | 25 | Nein | 24 | ab 11,88 € |
|
10181519 (312-24-M10-25-D) |
D | ST | M 10 | Ja | 25 | Nein | 24 | ab 11,88 € |
|
10181516 (312-24-M10-20-E) |
E | ST | M 10 | Ja | 20 | Nein | 24 | ab 11,89 € |
|
10181517 (312-24-M10-20-D) |
D | ST | M 10 | Ja | 20 | Nein | 24 | ab 11,89 € |
|
10181520 (312-24-M10-32-E) |
E | ST | M 10 | Ja | 32 | Nein | 24 | ab 12,03 € |
|
10181521 (312-24-M10-32-D) |
D | ST | M 10 | Ja | 32 | Nein | 24 | ab 12,03 € |
|
10181524 (312-24-M10-50-E) |
E | ST | M 10 | Ja | 50 | Nein | 24 | ab 12,18 € |
|
10181525 (312-24-M10-50-D) |
D | ST | M 10 | Ja | 50 | Nein | 24 | ab 12,18 € |
|
10181526 (312-24-M10-63-E) |
E | ST | M 10 | Ja | 63 | Nein | 24 | ab 12,24 € |
|
10181528 (312-24-M10-63-D) |
D | ST | M 10 | Ja | 63 | Nein | 24 | ab 12,24 € |
|
10181530 (312-24-M10-80-E) |
E | ST | M 10 | Ja | 80 | Nein | 24 | ab 12,53 € |
|
10181531 (312-24-M10-80-D) |
D | ST | M 10 | Ja | 80 | Nein | 24 | ab 12,53 € |
|
10181538 (312-28-M12-40-E) |
E | ST | M 12 | Ja | 40 | Nein | 28 | ab 12,88 € |
|
10181539 (312-28-M12-40-D) |
D | ST | M 12 | Ja | 40 | Nein | 28 | ab 12,88 € |
|
10181532 (312-28-M12-20-E) |
E | ST | M 12 | Ja | 20 | Nein | 28 | ab 12,90 € |
|
10181533 (312-28-M12-20-D) |
D | ST | M 12 | Ja | 20 | Nein | 28 | ab 12,90 € |
|
10181534 (312-28-M12-25-E) |
E | ST | M 12 | Ja | 25 | Nein | 28 | ab 12,93 € |
|
10181535 (312-28-M12-25-D) |
D | ST | M 12 | Ja | 25 | Nein | 28 | ab 12,93 € |
|
10181536 (312-28-M12-32-E) |
E | ST | M 12 | Ja | 32 | Nein | 28 | ab 12,97 € |
|
10181537 (312-28-M12-32-D) |
D | ST | M 12 | Ja | 32 | Nein | 28 | ab 12,97 € |
|
10181540 (312-28-M12-50-E) |
E | ST | M 12 | Ja | 50 | Nein | 28 | ab 13,09 € |
|
10181541 (312-28-M12-50-D) |
D | ST | M 12 | Ja | 50 | Nein | 28 | ab 13,09 € |
|
10181542 (312-28-M12-63-E) |
E | ST | M 12 | Ja | 63 | Nein | 28 | ab 13,28 € |
|
10181543 (312-28-M12-63-D) |
D | ST | M 12 | Ja | 63 | Nein | 28 | ab 13,28 € |
|
10181544 (312-28-M12-80-E) |
E | ST | M 12 | Ja | 80 | Nein | 28 | ab 13,65 € |
|
10181545 (312-28-M12-80-D) |
D | ST | M 12 | Ja | 80 | Nein | 28 | ab 13,65 € |
|
10181548 (312-33-M16-40-E) |
E | ST | M 16 | Ja | 40 | Nein | 33 | ab 16,32 € |
|
10181549 (312-33-M16-40-D) |
D | ST | M 16 | Ja | 40 | Nein | 33 | ab 16,32 € |
|
10181546 (312-33-M16-32-E) |
E | ST | M 16 | Ja | 32 | Nein | 33 | ab 16,38 € |
|
10181547 (312-33-M16-32-D) |
D | ST | M 16 | Ja | 32 | Nein | 33 | ab 16,38 € |
|
10181550 (312-33-M16-50-E) |
E | ST | M 16 | Ja | 50 | Nein | 33 | ab 16,54 € |
|
10181551 (312-33-M16-50-D) |
D | ST | M 16 | Ja | 50 | Nein | 33 | ab 16,54 € |
|
10181552 (312-33-M16-63-E) |
E | ST | M 16 | Ja | 63 | Nein | 33 | ab 16,85 € |
|
10181555 (312-33-M16-63-D) |
D | ST | M 16 | Ja | 63 | Nein | 33 | ab 16,85 € |
|
10181529 (312-33-M16-80-D) |
D | ST | M 16 | Ja | 80 | Nein | 33 | ab 18,27 € |
|
10181556 (312-33-M16-80-E) |
E | ST | M 16 | Ja | 80 | Nein | 33 | ab 18,27 € |
