Produktnummer:
10181080
Herstellernummer:
316-12-M8
Hersteller:
Ganter

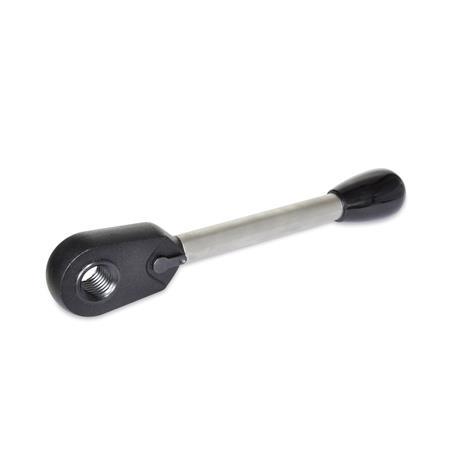

Ganter 316-12-M8 RATSCHEN SPANNER
Anschlussbohrung (d3):
-
Anschlussgewinde (d2):
M 8
Anschlusssechskant (s2):
-
Anschlussvierkant (s1):
-
Einsatzdurchmesser (d1):
12
Form:
M - mit Gewinde
Griffkoerpermaterial (Werkstoff):
Stahl
| Anzahl | Preis* |
|---|---|
| Bis 7 |
55,45 €
|
| Bis 10 |
49,91 €
|
| Bis 13 |
44,36 €
|
| Ab 14 |
38,82 €
|
Produktnummer:
10181080
GN 316 Ratschenspanner, Stahl
Beschreibung
Ratschenspanner GN 316 sind stabil, lassen sich einfach handhaben und zeichnen sich durch ein ansprechendes Design aus.
Im Regelfall werden die Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist. Die Ratscheneinsätze sind in unterschiedlichen Varianten erhältlich und können bei Bedarf durch Lösen der Halteschraube sowie abnehmen des Deckbleches ausgetauscht werden.

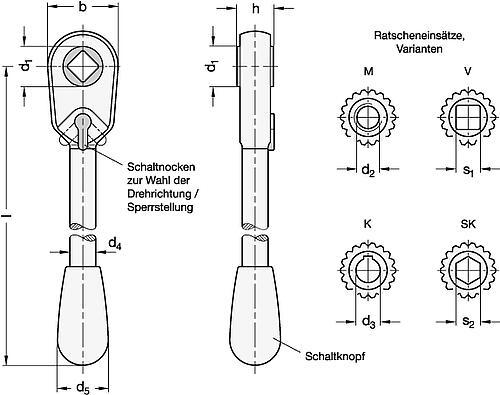

In der Sperrstellung des Schaltnockens (mittige Position) ist die Ratschenfunktion ausgeschaltet, es kann in beiden Drehrichtungen ein Drehmoment übertragen werden.
Ausführung:
Gehäuse:
• Stahl
• kunststoffbeschichtet, schwarz, strukturmatt
Schaft
• Edelstahl 1.4305
• matt gestrahlt
Verschleißteile gehärtet
• Stahl, gehärtet
Schaltknopf GN 719.1
• Kunststoff, Phenolharz (PF)
• schwarz, glänzend
Zubehör
Vorlegescheiben GN 184
Auf Anfrage:
• andere Einsätze
Im Regelfall werden die Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist. Die Ratscheneinsätze sind in unterschiedlichen Varianten erhältlich und können bei Bedarf durch Lösen der Halteschraube sowie abnehmen des Deckbleches ausgetauscht werden.
In der Sperrstellung des Schaltnockens (mittige Position) ist die Ratschenfunktion ausgeschaltet, es kann in beiden Drehrichtungen ein Drehmoment übertragen werden.
Ausführung:
Gehäuse:
• Stahl
• kunststoffbeschichtet, schwarz, strukturmatt
Schaft
• Edelstahl 1.4305
• matt gestrahlt
Verschleißteile gehärtet
• Stahl, gehärtet
Schaltknopf GN 719.1
• Kunststoff, Phenolharz (PF)
• schwarz, glänzend
Zubehör
Vorlegescheiben GN 184
Auf Anfrage:
• andere Einsätze
Eigenschaften
| Anschlussbohrung (d3): | - |
|---|---|
| Anschlussgewinde (d2): | M 8 |
| Anschlusssechskant (s2): | - |
| Anschlussvierkant (s1): | - |
| Einsatzdurchmesser (d1): | 12 |
| Form: | M - mit Gewinde |
| Griffkoerpermaterial (Werkstoff): | Stahl |
Dokumente
1
| Variante | Anschlussbohrung (d3) | Anschlussgewinde (d2) | Anschlusssechskant (s2) | Anschlussvierkant (s1) | Einsatzdurchmesser (d1) | Griffkoerpermaterial (Werkstoff) | Form | Preis |
|---|---|---|---|---|---|---|---|---|
|
10181080 (316-12-M8) |
- | M 8 | - | - | 12 | Stahl | M - mit Gewinde | ab 36,60 € |
|

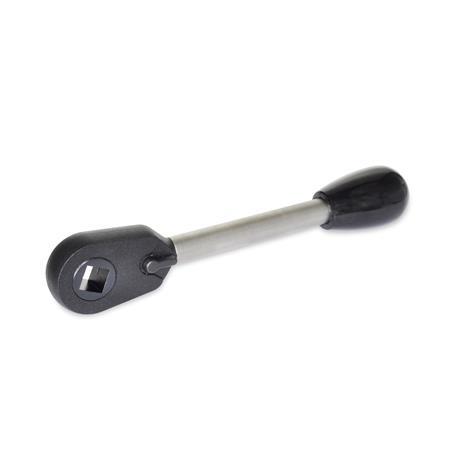

10181087 (316-12-V8) |
- | - | - | V 8 | 12 | Stahl | V - mit Vierkant DIN 79 | ab 38,60 € |
|
10181082 (316-17-M10) |
- | M 10 | - | - | 17 | Stahl | M - mit Gewinde | ab 40,33 € |
|
10181083 (316-17-M12) |
- | M 12 | - | - | 17 | Stahl | M - mit Gewinde | ab 40,33 € |
|
10181086 (316-17-V10) |
- | - | - | V 10 | 17 | Stahl | V - mit Vierkant DIN 79 | ab 42,56 € |
|
10181081 (316-17-SK12) |
- | - | SK 12 | - | 17 | Stahl | SK - mit Sechskant | ab 42,74 € |
|

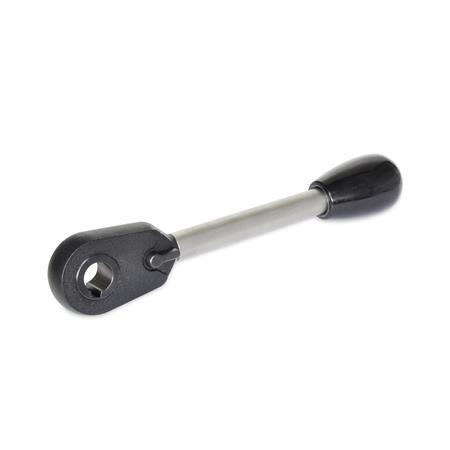

10181084 (316-17-K10) |
K 10 | - | - | - | 17 | Stahl | K - mit Nabennut | ab 42,74 € |
|
10181085 (316-17-K12) |
K 12 | - | - | - | 17 | Stahl | K - mit Nabennut | ab 42,74 € |
|
10181092 (316-22-V12) |
- | - | - | V 12 | 22 | Stahl | V - mit Vierkant DIN 79 | ab 49,25 € |
|
10181093 (316-22-V14) |
- | - | - | V 14 | 22 | Stahl | V - mit Vierkant DIN 79 | ab 49,25 € |
|
10181089 (316-22-M16) |
- | M 16 | - | - | 22 | Stahl | M - mit Gewinde | ab 51,22 € |
|
10268077 (316-22-M14) |
- | M 14 | - | - | 22 | Stahl | M - mit Gewinde | ab 51,22 € |
|
10181090 (316-22-K14) |
K 14 | - | - | - | 22 | Stahl | K - mit Nabennut | ab 53,22 € |
|
10181091 (316-22-K16) |
K 16 | - | - | - | 22 | Stahl | K - mit Nabennut | ab 53,22 € |
|
10268078 (316-22-SK14) |
- | - | SK 14 | - | - | Stahl | SK - mit Sechskant | ab 53,22 € |
|
10181094 (316-26-M20) |
- | M 20 | - | - | 26 | Stahl | M - mit Gewinde | ab 57,46 € |
|

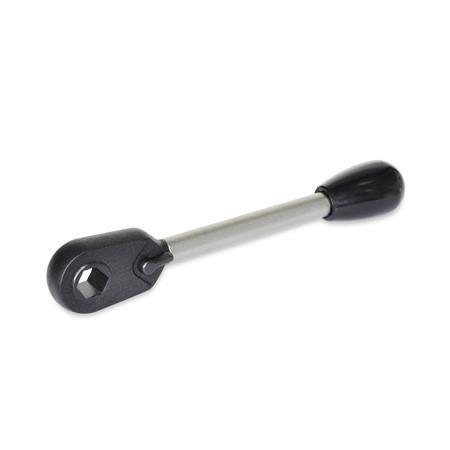

10181088 (316-26-SK17) |
- | - | SK 17 | - | 26 | Stahl | SK - mit Sechskant | ab 59,89 € |
|
10181095 (316-26-K18) |
K 18 | - | - | - | 26 | Stahl | K - mit Nabennut | ab 59,89 € |
|
10181096 (316-26-V17) |
- | - | - | V 17 | 26 | Stahl | V - mit Vierkant DIN 79 | ab 59,93 € |
