Produktnummer:
10197152
Herstellernummer:
342.1-32-M10-SV
Hersteller:
Ganter
Ganter 342.1-32-M10-SV GELENKFUSS,INNENGEW.,SCHWINGUNGSDÄMPFEND
Form:
SV
Fußdurchmesser (d1):
32
Gewinde (d2):
M 10
Gewindelänge (t):
10.5
Werkstoff:
ST
| Anzahl | Stückpreis |
|---|---|
| Bis 46 |
9,07 €*
|
| Bis 64 |
8,16 €*
|
| Bis 83 |
7,26 €*
|
| Ab 84 |
6,35 €*
|
Produktnummer:
10197152

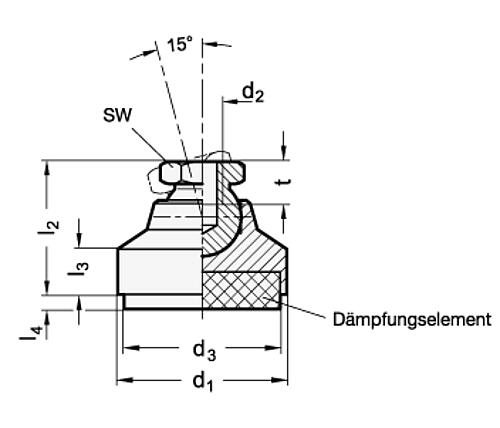

GN 342.1 Gelenkfüße
Beschreibung
Die in der Tabelle angegebene Belastbarkeit der Gelenkfüße GN 342.1 ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen dynamischen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung bis zu einer Pressung von 0,6 N/mm² kommt.
Gelenkfüße GN 342.1 sind nicht demontierbar.
Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen dynamischen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung bis zu einer Pressung von 0,6 N/mm² kommt.
Gelenkfüße GN 342.1 sind nicht demontierbar.
Eigenschaften
| Form: | SV |
|---|---|
| Fußdurchmesser (d1): | 32 |
| Gewinde (d2): | M 10 |
| Gewindelänge (t): | 10.5 |
| Werkstoff: | ST |
Dokumente
2
| Variante | Gewinde (d2) | Werkstoff | Form | Fußdurchmesser (d1) | Gewindelänge (t) | Preis |
|---|---|---|---|---|---|---|
|
10197152 (342.1-32-M10-SV) |
M 10 | ST | SV | 32 | 10.5 | ab 9,07 € |
|
10197153 (342.1-40-M12-SV) |
M 12 | ST | SV | 40 | 11.5 | ab 10,79 € |
|
10197154 (342.1-50-M12-SV) |
M 12 | ST | SV | 50 | 11.5 | ab 13,43 € |
|
10197155 (342.1-60-M16-SV) |
M 16 | ST | SV | 60 | 16 | ab 17,96 € |
