Produktnummer:
10287056
Herstellernummer:
356-10-10-8-ES-70
Hersteller:
Ganter

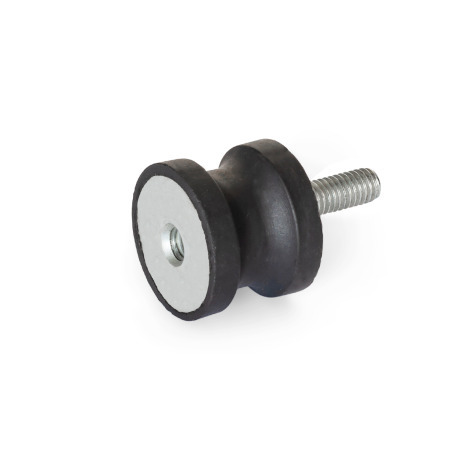

Ganter 356-10-10-8-ES-70 Gummipuffer, Stahl
Außendurchmesser (d1):
10
Form:
ES, mit Innengewinde / Schraube
Härte:
70, hart
Höhe (h):
10
Länge (l):
10
d2:
8
d2:
-
t:
4
| Anzahl | Preis* |
|---|---|
| Bis 384 |
1,09 €
|
| Bis 538 |
0,98 €
|
| Bis 692 |
0,87 €
|
| Ab 693 |
0,76 €
|
Produktnummer:
10287056
GN 356 Gummipuffer, Stahl, tailliert
Beschreibung
Die Gummipuffer GN 356 dienen zur effektiven Schwingungs- und Vibrationsdämpfung von Maschinen, Aggregaten und technischen Anlagen. Sie reduzieren die Übertragung von Vibrationen, Stößen und Geräuschen und tragen dadurch zu einer längeren Lebensdauer der angeschlossenen Komponenten bei.
Dank ihrer taillierten Bauform bieten diese Schwingungsdämpfer eine höhere Stabilität gegenüber seitlichen Belastungen als herkömmliche zylindrische Gummipuffer. Gleichzeitig verhindert die spezielle Geometrie ein seitliches Ausquellen des Elastomers bei Druckbeanspruchung über den Außendurchmesser hinaus.
Der aufvulkanisierte Naturkautschuk gewährleistet eine dauerhafte Verbindung mit den verzinkten Stahlteilen und sorgt für eine zuverlässige Schwingungsisolierung in industriellen Anwendungen.
Eigenschaften
• Effektive Schwingungs- und Vibrationsdämpfung
• Taillierte Bauform für erhöhte Seitenstabilität
• Reduzierung von Betriebsgeräuschen
• Hohe Belastbarkeit bei Druckbeanspruchung
• Dauerhaft aufvulkanisierte Stahlteile
• Wartungsfreie Ausführung
• Korrosionsgeschützte Stahlteile, blau passiviert
• RoHS-konform
Werkstoffe
Elastomer
• Naturkautschuk (NR), schwarz
• Einsatztemperatur: -40 °C bis +80 °C
Härtegrade
• Weich: 40 Shore A ±5
• Mittel: 55 Shore A ±5
• Hart: 70 Shore A ±5
Metallteile
• Stahl, verzinkt und blau passiviert
Typische Einsatzbereiche
• Kompressoren
• Pumpen
• Elektromotoren
• Lüftungsanlagen
• Ventilatoren
• Klimaanlagen
• Fördertechnik
• Maschinen- und Anlagenbau
• Aggregate und Generatoren
• Schaltschrank- und Gehäusebau
• Verpackungsmaschinen
• Werkzeugmaschinen
• Landmaschinen
• Industrielle Produktionsanlagen
Vorteile
• Reduziert Schwingungen und Körperschall
• Schützt Maschinen und Konstruktionen vor Vibrationsschäden
• Verbessert die Laufruhe von Anlagen
• Verlängert die Lebensdauer mechanischer Komponenten
• Einfache Montage durch Gewindezapfen oder Gewindebuchsen
Auf Anfrage
• Gummiausführung in Grau
Dank ihrer taillierten Bauform bieten diese Schwingungsdämpfer eine höhere Stabilität gegenüber seitlichen Belastungen als herkömmliche zylindrische Gummipuffer. Gleichzeitig verhindert die spezielle Geometrie ein seitliches Ausquellen des Elastomers bei Druckbeanspruchung über den Außendurchmesser hinaus.
Der aufvulkanisierte Naturkautschuk gewährleistet eine dauerhafte Verbindung mit den verzinkten Stahlteilen und sorgt für eine zuverlässige Schwingungsisolierung in industriellen Anwendungen.
Eigenschaften
• Effektive Schwingungs- und Vibrationsdämpfung
• Taillierte Bauform für erhöhte Seitenstabilität
• Reduzierung von Betriebsgeräuschen
• Hohe Belastbarkeit bei Druckbeanspruchung
• Dauerhaft aufvulkanisierte Stahlteile
• Wartungsfreie Ausführung
• Korrosionsgeschützte Stahlteile, blau passiviert
• RoHS-konform
Werkstoffe
Elastomer
• Naturkautschuk (NR), schwarz
• Einsatztemperatur: -40 °C bis +80 °C
Härtegrade
• Weich: 40 Shore A ±5
• Mittel: 55 Shore A ±5
• Hart: 70 Shore A ±5
Metallteile
• Stahl, verzinkt und blau passiviert
Typische Einsatzbereiche
• Kompressoren
• Pumpen
• Elektromotoren
• Lüftungsanlagen
• Ventilatoren
• Klimaanlagen
• Fördertechnik
• Maschinen- und Anlagenbau
• Aggregate und Generatoren
• Schaltschrank- und Gehäusebau
• Verpackungsmaschinen
• Werkzeugmaschinen
• Landmaschinen
• Industrielle Produktionsanlagen
Vorteile
• Reduziert Schwingungen und Körperschall
• Schützt Maschinen und Konstruktionen vor Vibrationsschäden
• Verbessert die Laufruhe von Anlagen
• Verlängert die Lebensdauer mechanischer Komponenten
• Einfache Montage durch Gewindezapfen oder Gewindebuchsen
Auf Anfrage
• Gummiausführung in Grau
Eigenschaften
| Außendurchmesser (d1): | 10 |
|---|---|
| Form: | ES, mit Innengewinde / Schraube |
| Gewicht: | 0.003 kg |
| Härte: | 70, hart |
| Höhe (h): | 10 |
| Länge (l): | 10 |
| d2: | -, 8 |
| t: | 4 |
| Variante | d2 | Länge (l) | Außendurchmesser (d1) | Höhe (h) | Form | Härte | t | Preis |
|---|---|---|---|---|---|---|---|---|
|
10287053 (356-10-10-8-SS-40) |
8, - | 10 | 10 | 10 | SS, mit 2 Schrauben | 40, weich | - | ab 0,64 € |
|
10287055 (356-10-10-8-SS-55) |
8, - | 10 | 10 | 10 | SS, mit 2 Schrauben | 55, mittel | - | ab 0,64 € |
|
10287057 (356-10-10-8-SS-70) |
8, - | 10 | 10 | 10 | SS, mit 2 Schrauben | 70, hart | - | ab 0,64 € |
|
10287062 (356-15-15-12-SS-40) |
-, 12 | 10 | 15 | 15 | SS, mit 2 Schrauben | 40, weich | - | ab 0,69 € |
|
10287064 (356-15-15-12-SS-55) |
-, 12 | 10 | 15 | 15 | SS, mit 2 Schrauben | 55, mittel | - | ab 0,69 € |
|
10287066 (356-15-15-12-SS-70) |
-, 12 | 10 | 15 | 15 | SS, mit 2 Schrauben | 70, hart | - | ab 0,69 € |
|
10287054 (356-10-10-8-ES-55) |
8, - | 10 | 10 | 10 | ES, mit Innengewinde / Schraube | 55, mittel | 4 | ab 0,72 € |
|
10287056 (356-10-10-8-ES-70) |
8, - | 10 | 10 | 10 | ES, mit Innengewinde / Schraube | 70, hart | 4 | ab 0,72 € |
|
10287095 (356-10-10-8-ES-40) |
8, - | 10 | 10 | 10 | ES, mit Innengewinde / Schraube | 40, weich | 4 | ab 0,72 € |
|
10287058 (356-15-15-12-EE-40) |
-, 12 | - | 15 | 15 | EE, mit 2 Innengewinden | 40, weich | 4 | ab 0,77 € |
|
10287059 (356-15-15-12-EE-55) |
-, 12 | - | 15 | 15 | EE, mit 2 Innengewinden | 55, mittel | 4 | ab 0,77 € |
|
10287060 (356-15-15-12-EE-70) |
-, 12 | - | 15 | 15 | EE, mit 2 Innengewinden | 70, hart | 4 | ab 0,77 € |
|
10287061 (356-15-15-12-ES-40) |
-, 12 | 10 | 15 | 15 | ES, mit Innengewinde / Schraube | 40, weich | 4 | ab 0,77 € |
|
10287063 (356-15-15-12-ES-55) |
-, 12 | 10 | 15 | 15 | ES, mit Innengewinde / Schraube | 55, mittel | 4 | ab 0,77 € |
|
10287065 (356-15-15-12-ES-70) |
-, 12 | 10 | 15 | 15 | ES, mit Innengewinde / Schraube | 70, hart | 4 | ab 0,77 € |
|
10287071 (356-20-15-14-SS-40) |
-, 14 | 18 | 20 | 15 | SS, mit 2 Schrauben | 40, weich | - | ab 0,81 € |
|
10287073 (356-20-15-14-SS-55) |
-, 14 | 18 | 20 | 15 | SS, mit 2 Schrauben | 55, mittel | - | ab 0,81 € |
|
10287075 (356-20-15-14-SS-70) |
-, 14 | 18 | 20 | 15 | SS, mit 2 Schrauben | 70, hart | - | ab 0,81 € |
|
10287080 (356-20-20-16-SS-40) |
-, 16 | 18 | 20 | 20 | SS, mit 2 Schrauben | 40, weich | - | ab 0,81 € |
|
10287082 (356-20-20-16-SS-55) |
-, 16 | 18 | 20 | 20 | SS, mit 2 Schrauben | 55, mittel | - | ab 0,81 € |
|
10287084 (356-20-20-16-SS-70) |
-, 16 | 18 | 20 | 20 | SS, mit 2 Schrauben | 70, hart | - | ab 0,81 € |
|
10287067 (356-20-15-14-EE-40) |
-, 14 | - | 20 | 15 | EE, mit 2 Innengewinden | 40, weich | 6 | ab 0,89 € |
|
10287068 (356-20-15-14-EE-55) |
-, 14 | - | 20 | 15 | EE, mit 2 Innengewinden | 55, mittel | 6 | ab 0,89 € |
|
10287069 (356-20-15-14-EE-70) |
-, 14 | - | 20 | 15 | EE, mit 2 Innengewinden | 70, hart | 6 | ab 0,89 € |
|
10287076 (356-20-20-16-EE-40) |
-, 16 | - | 20 | 20 | EE, mit 2 Innengewinden | 40, weich | 6 | ab 0,89 € |
|
10287077 (356-20-20-16-EE-55) |
-, 16 | - | 20 | 20 | EE, mit 2 Innengewinden | 55, mittel | 6 | ab 0,89 € |
|
10287078 (356-20-20-16-EE-70) |
-, 16 | - | 20 | 20 | EE, mit 2 Innengewinden | 70, hart | 6 | ab 0,89 € |
|
10287070 (356-20-15-14-ES-40) |
-, 14 | 18 | 20 | 15 | ES, mit Innengewinde / Schraube | 40, weich | 6 | ab 0,90 € |
|
10287072 (356-20-15-14-ES-55) |
-, 14 | 18 | 20 | 15 | ES, mit Innengewinde / Schraube | 55, mittel | 6 | ab 0,90 € |
|
10287074 (356-20-15-14-ES-70) |
-, 14 | 18 | 20 | 15 | ES, mit Innengewinde / Schraube | 70, hart | 6 | ab 0,90 € |
|
10287079 (356-20-20-16-ES-40) |
-, 16 | 18 | 20 | 20 | ES, mit Innengewinde / Schraube | 40, weich | 6 | ab 0,90 € |
|
10287081 (356-20-20-16-ES-55) |
-, 16 | 18 | 20 | 20 | ES, mit Innengewinde / Schraube | 55, mittel | 6 | ab 0,90 € |
|
10287083 (356-20-20-16-ES-70) |
-, 16 | 18 | 20 | 20 | ES, mit Innengewinde / Schraube | 70, hart | 6 | ab 0,90 € |
|
10287089 (356-25-20-20-SS-40) |
-, 20 | 18 | 25 | 20 | SS, mit 2 Schrauben | 40, weich | - | ab 0,92 € |
|
10287091 (356-25-20-20-SS-55) |
-, 20 | 18 | 25 | 20 | SS, mit 2 Schrauben | 55, mittel | - | ab 0,92 € |
|
10287093 (356-25-20-20-SS-70) |
-, 20 | 18 | 25 | 20 | SS, mit 2 Schrauben | 70, hart | - | ab 0,92 € |
|
10287085 (356-25-20-20-EE-40) |
-, 20 | - | 25 | 20 | EE, mit 2 Innengewinden | 40, weich | 6 | ab 1,01 € |
|
10287086 (356-25-20-20-EE-55) |
-, 20 | - | 25 | 20 | EE, mit 2 Innengewinden | 55, mittel | 6 | ab 1,01 € |
|
10287087 (356-25-20-20-EE-70) |
-, 20 | - | 25 | 20 | EE, mit 2 Innengewinden | 70, hart | 6 | ab 1,01 € |
|
10287088 (356-25-20-20-ES-40) |
-, 20 | 18 | 25 | 20 | ES, mit Innengewinde / Schraube | 40, weich | 6 | ab 1,04 € |
|
10287090 (356-25-20-20-ES-55) |
-, 20 | 18 | 25 | 20 | ES, mit Innengewinde / Schraube | 55, mittel | 6 | ab 1,04 € |
|
10287092 (356-25-20-20-ES-70) |
-, 20 | 18 | 25 | 20 | ES, mit Innengewinde / Schraube | 70, hart | 6 | ab 1,04 € |
|
10287094 (356-30-20-22-EE-40) |
-, 22 | - | 30 | 20 | EE, mit 2 Innengewinden | 40, weich | 8 | ab 1,29 € |
|
10287096 (356-30-20-22-EE-55) |
-, 22 | - | 30 | 20 | EE, mit 2 Innengewinden | 55, mittel | 8 | ab 1,29 € |
|
10287098 (356-30-20-22-EE-70) |
-, 22 | - | 30 | 20 | EE, mit 2 Innengewinden | 70, hart | 8 | ab 1,29 € |
|
10287100 (356-30-20-22-SS-40) |
20 | 30 | 20 | SS, mit 2 Schrauben | 40, weich | - | ab 1,29 € | |
|
10287102 (356-30-20-22-SS-55) |
-, 22 | 20 | 30 | 20 | SS, mit 2 Schrauben | 55, mittel | - | ab 1,29 € |
|
10287104 (356-30-20-22-SS-70) |
-, 22 | 20 | 30 | 20 | SS, mit 2 Schrauben | 70, hart | - | ab 1,29 € |
|
10287099 (356-30-20-22-ES-40) |
-, 22 | 20 | 30 | 20 | ES, mit Innengewinde / Schraube | 40, weich | 8 | ab 1,37 € |
|
10287101 (356-30-20-22-ES-55) |
-, 22 | 20 | 30 | 20 | ES, mit Innengewinde / Schraube | 55, mittel | 8 | ab 1,37 € |
|
10287103 (356-30-20-22-ES-70) |
-, 22 | 20 | 30 | 20 | ES, mit Innengewinde / Schraube | 70, hart | 8 | ab 1,37 € |
|
10287105 (356-40-25-30-EE-40) |
-, 30 | - | 40 | 25 | EE, mit 2 Innengewinden | 40, weich | 8 | ab 1,46 € |
|
10287106 (356-40-25-30-EE-55) |
-, 30 | - | 40 | 25 | EE, mit 2 Innengewinden | 55, mittel | 8 | ab 1,46 € |
|
10287107 (356-40-25-30-EE-70) |
-, 30 | - | 40 | 25 | EE, mit 2 Innengewinden | 70, hart | 8 | ab 1,46 € |
|
10287109 (356-40-25-30-SS-40) |
-, 30 | 23 | 40 | 25 | SS, mit 2 Schrauben | 40, weich | - | ab 1,46 € |
|
10287111 (356-40-25-30-SS-55) |
-, 30 | 23 | 40 | 25 | SS, mit 2 Schrauben | 55, mittel | - | ab 1,46 € |
|
10287113 (356-40-25-30-SS-70) |
-, 30 | 23 | 40 | 25 | SS, mit 2 Schrauben | 70, hart | - | ab 1,46 € |
|
10287108 (356-40-25-30-ES-40) |
-, 30 | 23 | 40 | 25 | ES, mit Innengewinde / Schraube | 40, weich | 8 | ab 1,56 € |
|
10287110 (356-40-25-30-ES-55) |
-, 30 | 23 | 40 | 25 | ES, mit Innengewinde / Schraube | 55, mittel | 8 | ab 1,56 € |
|
10287112 (356-40-25-30-ES-70) |
-, 30 | 23 | 40 | 25 | ES, mit Innengewinde / Schraube | 70, hart | 8 | ab 1,56 € |
|
10287114 (356-40-30-33-EE-40) |
-, 33 | - | 40 | 30 | EE, mit 2 Innengewinden | 40, weich | 8 | ab 1,60 € |
|
10287115 (356-40-30-33-EE-55) |
-, 33 | - | 40 | 30 | EE, mit 2 Innengewinden | 55, mittel | 8 | ab 1,60 € |
|
10287116 (356-40-30-33-EE-70) |
-, 33 | - | 40 | 30 | EE, mit 2 Innengewinden | 70, hart | 8 | ab 1,60 € |
|
10287118 (356-40-30-33-SS-40) |
-, 33 | 23 | 40 | 30 | SS, mit 2 Schrauben | 40, weich | - | ab 1,60 € |
|
10287120 (356-40-30-33-SS-55) |
-, 33 | 23 | 40 | 30 | SS, mit 2 Schrauben | 55, mittel | - | ab 1,60 € |
|
10287122 (356-40-30-33-SS-70) |
-, 33 | 23 | 40 | 30 | SS, mit 2 Schrauben | 70, hart | - | ab 1,60 € |
|
10287117 (356-40-30-33-ES-40) |
-, 33 | 23 | 40 | 30 | ES, mit Innengewinde / Schraube | 40, weich | 8 | ab 1,71 € |
|
10287119 (356-40-30-33-ES-55) |
-, 33 | 23 | 40 | 30 | ES, mit Innengewinde / Schraube | 55, mittel | 8 | ab 1,71 € |
|
10287121 (356-40-30-33-ES-70) |
-, 33 | 23 | 40 | 30 | ES, mit Innengewinde / Schraube | 70, hart | 8 | ab 1,71 € |
|
10287123 (356-50-30-42-EE-40) |
-, 42 | - | 50 | 30 | EE, mit 2 Innengewinden | 40, weich | 10 | ab 3,14 € |
|
10287124 (356-50-30-42-EE-55) |
-, 42 | - | 50 | 30 | EE, mit 2 Innengewinden | 55, mittel | 10 | ab 3,14 € |
|
10287125 (356-50-30-42-EE-70) |
-, 42 | - | 50 | 30 | EE, mit 2 Innengewinden | 70, hart | 10 | ab 3,14 € |
|
10287127 (356-50-30-42-SS-40) |
-, 42 | 28 | 50 | 30 | SS, mit 2 Schrauben | 40, weich | - | ab 3,15 € |
|
10287129 (356-50-30-42-SS-55) |
-, 42 | 28 | 50 | 30 | SS, mit 2 Schrauben | 55, mittel | - | ab 3,15 € |
|
10287131 (356-50-30-42-SS-70) |
-, 42 | 28 | 50 | 30 | SS, mit 2 Schrauben | 70, hart | - | ab 3,15 € |
|
10287126 (356-50-30-42-ES-40) |
-, 42 | 28 | 50 | 30 | ES, mit Innengewinde / Schraube | 40, weich | 10 | ab 3,31 € |
|
10287128 (356-50-30-42-ES-55) |
-, 42 | 28 | 50 | 30 | ES, mit Innengewinde / Schraube | 55, mittel | 10 | ab 3,31 € |
|
10287130 (356-50-30-42-ES-70) |
-, 42 | 28 | 50 | 30 | ES, mit Innengewinde / Schraube | 70, hart | 10 | ab 3,31 € |
|
10287097 (356-75-40-60-SS-70) |
-, 60 | 37 | 75 | 40 | SS, mit 2 Schrauben | 70, hart | - | ab 8,35 € |
|
10287136 (356-75-40-60-SS-40) |
-, 60 | 37 | 75 | 40 | SS, mit 2 Schrauben | 40, weich | - | ab 8,35 € |
|
10287138 (356-75-40-60-SS-55) |
-, 60 | 37 | 75 | 40 | SS, mit 2 Schrauben | 55, mittel | - | ab 8,35 € |
|
10287132 (356-75-40-60-EE-40) |
-, 60 | - | 75 | 40 | EE, mit 2 Innengewinden | 40, weich | 12 | ab 8,43 € |
|
10287133 (356-75-40-60-EE-55) |
-, 60 | - | 75 | 40 | EE, mit 2 Innengewinden | 55, mittel | 12 | ab 8,43 € |
|
10287134 (356-75-40-60-EE-70) |
-, 60 | - | 75 | 40 | EE, mit 2 Innengewinden | 70, hart | 12 | ab 8,43 € |
|
10287135 (356-75-40-60-ES-40) |
-, 60 | 37 | 75 | 40 | ES, mit Innengewinde / Schraube | 40, weich | 12 | ab 8,92 € |
|
10287137 (356-75-40-60-ES-55) |
-, 60 | 37 | 75 | 40 | ES, mit Innengewinde / Schraube | 55, mittel | 12 | ab 8,92 € |
|
10287139 (356-75-40-60-ES-70) |
-, 60 | 37 | 75 | 40 | ES, mit Innengewinde / Schraube | 70, hart | 12 | ab 8,92 € |
|
10298667 (27012.70-53-M10-55) |
-, 70 | - | 70 | 53 | EE, mit 2 Innengewinden | 55, mittel | 12 | ab 12,05 € |
