Produktnummer:
10184558
Herstellernummer:
5348-50-B8-10-L
Hersteller:
Ganter

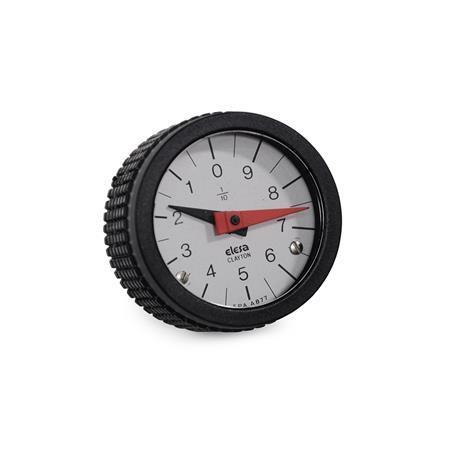

Ganter 5348-50-B8-10-L ELESA DREHKNOPF MIT STELLUNGSANZEIGER
(Untersetzung):
10
Außendurchmesser (d1):
50
Bohrung (d2):
B 8
Form:
L - Ziffern steigend bei Linksdrehung
Werkstoff:
PA
| Anzahl | Stückpreis |
|---|---|
| Bis 7 |
59,72 €*
|
| Bis 9 |
53,75 €*
|
| Bis 12 |
47,78 €*
|
| Ab 13 |
44,00 €*
|
Produktnummer:
10184558

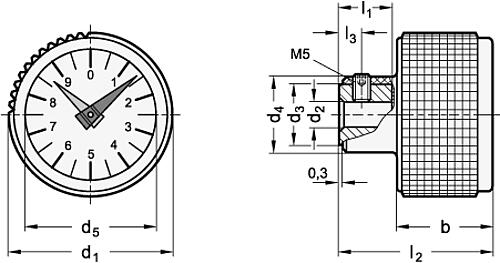

GN 5348 Drehknöpfe mit Stellungsanzeiger
Beschreibung
Bei Drehknöpfen mit Stellungsanzeiger LE 70001 5348 ist das Messwerk direkt in den Drehknopf eingebaut, d.h. Drehknopf und Stellungsanzeiger bilden eine Einheit. Dadurch sind sie sehr preisgünstig; außerdem bestechen sie durch ein ansprechendes Design.
Im übrigen sind Drehknopf, Zeigerwelle und Sichtscheibe aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind sie absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige und Verwendung auch bei bis 60º geneigten Spindeln.
Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.
Montagefolge
1. Spindel in Ausgangsstellung (0-Stellung) drehen.
2. Unmontierten Drehknopf in 0-Stellung bringen.
3. Drehknopf auf Spindel montieren und mit Druckschraube befestigen.
Ausführung:
Drehknopf Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- schwarz, matt
Sichtscheibe Kunststoff
Thermoplast (Polyamid PA)
- glasklar, alterungsbeständig
- schlagfest
Drehknopf / Sichtscheibe
- temperaturbeständig bis 100º C
- öl- und lösungsmittelbeständig
(jedoch nicht alkoholbeständig)
Zeiger Kunststoff
- langer Zeiger rot
- kurzer Zeiger schwarz
Skala Aluminium
- matt eloxiert
- Teilstriche und Ziffern schwarz
Buchse
Stahl, brüniert
Schutzart IP 67
Im übrigen sind Drehknopf, Zeigerwelle und Sichtscheibe aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind sie absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67).
Das Pendelsystem ist kugelgelagert für eine präzise Anzeige und Verwendung auch bei bis 60º geneigten Spindeln.
Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.
Montagefolge
1. Spindel in Ausgangsstellung (0-Stellung) drehen.
2. Unmontierten Drehknopf in 0-Stellung bringen.
3. Drehknopf auf Spindel montieren und mit Druckschraube befestigen.
Ausführung:
Drehknopf Kunststoff
Thermoplast (Polyamid PA)
- glasfaserverstärkt
- schwarz, matt
Sichtscheibe Kunststoff
Thermoplast (Polyamid PA)
- glasklar, alterungsbeständig
- schlagfest
Drehknopf / Sichtscheibe
- temperaturbeständig bis 100º C
- öl- und lösungsmittelbeständig
(jedoch nicht alkoholbeständig)
Zeiger Kunststoff
- langer Zeiger rot
- kurzer Zeiger schwarz
Skala Aluminium
- matt eloxiert
- Teilstriche und Ziffern schwarz
Buchse
Stahl, brüniert
Schutzart IP 67
Eigenschaften
| (Untersetzung): | 10 |
|---|---|
| Außendurchmesser (d1): | 50 |
| Bohrung (d2): | B 8 |
| Form: | L - Ziffern steigend bei Linksdrehung |
| Werkstoff: | PA |
Dokumente
1
| Variante | Werkstoff | Bohrung (d2) | Außendurchmesser (d1) | (Untersetzung) | Form | Preis |
|---|---|---|---|---|---|---|
|
10184556 (5348-50-B8-2-L) |
PA | B 8 | 50 | 2 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184557 (5348-50-B8-10-R) |
PA | B 8 | 50 | 10 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184558 (5348-50-B8-10-L) |
PA | B 8 | 50 | 10 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184559 (5348-50-B8-24-R) |
PA | B 8 | 50 | 24 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184560 (5348-50-B8-24-L) |
PA | B 8 | 50 | 24 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184561 (5348-50-B8-50-R) |
PA | B 8 | 50 | 50 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184562 (5348-50-B8-50-L) |
PA | B 8 | 50 | 50 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184563 (5348-50-B8-4-R) |
PA | B 8 | 50 | 4 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184564 (5348-50-B8-4-L) |
PA | B 8 | 50 | 4 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184565 (5348-50-B8-12-R) |
PA | B 8 | 50 | 12 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184566 (5348-50-B8-12-L) |
PA | B 8 | 50 | 12 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184567 (5348-50-B8-30-R) |
PA | B 8 | 50 | 30 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184568 (5348-50-B8-30-L) |
PA | B 8 | 50 | 30 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184569 (5348-50-B8-60-R) |
PA | B 8 | 50 | 60 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184570 (5348-50-B8-60-L) |
PA | B 8 | 50 | 60 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184571 (5348-50-B8-6-R) |
PA | B 8 | 50 | 6 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184572 (5348-50-B8-6-L) |
PA | B 8 | 50 | 6 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184573 (5348-50-B8-16-R) |
PA | B 8 | 50 | 16 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184574 (5348-50-B8-16-L) |
PA | B 8 | 50 | 16 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184575 (5348-50-B8-36-R) |
PA | B 8 | 50 | 36 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184576 (5348-50-B8-36-L) |
PA | B 8 | 50 | 36 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184577 (5348-50-B8-72-R) |
PA | B 8 | 50 | 72 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184578 (5348-50-B8-72-L) |
PA | B 8 | 50 | 72 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184579 (5348-50-B8-8-R) |
PA | B 8 | 50 | 8 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184580 (5348-50-B8-8-L) |
PA | B 8 | 50 | 8 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184581 (5348-50-B8-20-R) |
PA | B 8 | 50 | 20 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184582 (5348-50-B8-20-L) |
PA | B 8 | 50 | 20 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184583 (5348-50-B8-40-R) |
PA | B 8 | 50 | 40 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184584 (5348-50-B8-40-L) |
PA | B 8 | 50 | 40 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184585 (5348-50-B8-100-R) |
PA | B 8 | 50 | 100 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184586 (5348-50-B8-2-R) |
PA | B 8 | 50 | 2 | R - Ziffern steigend bei Rechtsdrehung | ab 59,72 € |
|
10184587 (5348-50-B8-100-L) |
PA | B 8 | 50 | 100 | L - Ziffern steigend bei Linksdrehung | ab 59,72 € |
|
10184588 (5348-70-B10-100-L) |
PA | B 10 | 70 | 100 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184589 (5348-70-B10-2-R) |
PA | B 10 | 70 | 2 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184590 (5348-70-B10-2-L) |
PA | B 10 | 70 | 2 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184591 (5348-70-B10-10-R) |
PA | B 10 | 70 | 10 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184592 (5348-70-B10-10-L) |
PA | B 10 | 70 | 10 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184593 (5348-70-B10-24-R) |
PA | B 10 | 70 | 24 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184594 (5348-70-B10-24-L) |
PA | B 10 | 70 | 24 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184595 (5348-70-B10-50-R) |
PA | B 10 | 70 | 50 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184596 (5348-70-B10-50-L) |
PA | B 10 | 70 | 50 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184597 (5348-70-B10-4-R) |
PA | B 10 | 70 | 4 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184598 (5348-70-B10-4-L) |
PA | B 10 | 70 | 4 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184599 (5348-70-B10-12-R) |
PA | B 10 | 70 | 12 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184600 (5348-70-B10-12-L) |
PA | B 10 | 70 | 12 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184601 (5348-70-B10-30-R) |
PA | B 10 | 70 | 30 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184602 (5348-70-B10-30-L) |
PA | B 10 | 70 | 30 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184603 (5348-70-B10-60-R) |
PA | B 10 | 70 | 60 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184604 (5348-70-B10-60-L) |
PA | B 10 | 70 | 60 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184605 (5348-70-B10-6-R) |
PA | B 10 | 70 | 6 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184606 (5348-70-B10-6-L) |
PA | B 10 | 70 | 6 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184607 (5348-70-B10-16-R) |
PA | B 10 | 70 | 16 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184608 (5348-70-B10-16-L) |
PA | B 10 | 70 | 16 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184609 (5348-70-B10-36-R) |
PA | B 10 | 70 | 36 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184610 (5348-70-B10-36-L) |
PA | B 10 | 70 | 36 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184611 (5348-70-B10-72-R) |
PA | B 10 | 70 | 72 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184612 (5348-70-B10-72-L) |
PA | B 10 | 70 | 72 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184613 (5348-70-B10-8-R) |
PA | B 10 | 70 | 8 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184614 (5348-70-B10-8-L) |
PA | B 10 | 70 | 8 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184615 (5348-70-B10-20-R) |
PA | B 10 | 70 | 20 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184616 (5348-70-B10-20-L) |
PA | B 10 | 70 | 20 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184617 (5348-70-B10-40-R) |
PA | B 10 | 70 | 40 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
|
10184618 (5348-70-B10-40-L) |
PA | B 10 | 70 | 40 | L - Ziffern steigend bei Linksdrehung | ab 64,39 € |
|
10184619 (5348-70-B10-100-R) |
PA | B 10 | 70 | 100 | R - Ziffern steigend bei Rechtsdrehung | ab 64,39 € |
