Produktnummer:
10192776
Herstellernummer:
543.4-15-G1/2
Hersteller:
Ganter
Ganter 543.4-15-G1/2 ELESA ÖLSCHAUGLAS, PRISMATIC SICHTSCH.

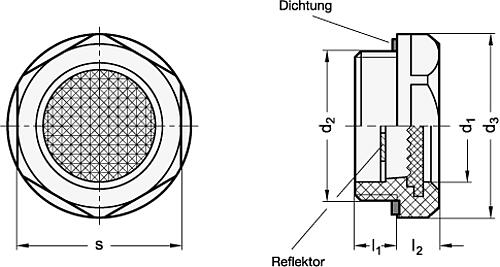

Gewinde (d2):
G 1/2
Schauöffnung (d1):
15
Werkstoff:
PA
| Anzahl | *Preis |
|---|---|
| Bis 89 |
4,69 €
|
| Bis 125 |
4,22 €
|
| Bis 160 |
3,75 €
|
| Ab 161 |
3,46 €
|
Produktnummer:
10192776
GN 543.4 Prismatic Ölschaugläser
Beschreibung
Bei Ölschaugläsern GN 543.4 wird die Sichtscheibe beim Spritzvorgang im Grundkörper eingebettet und ist damit absolut dicht.
Diese Ölschaugläser benutzen den sogenannten Prismeneffekt eines ,,Katzenauges", um eine von Ölfarbe bzw. Viskosität unabhängige, eindeutige Anzeige des Ölstandes zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.
Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 543.1 verwenden.
Diese Ölschaugläser benutzen den sogenannten Prismeneffekt eines ,,Katzenauges", um eine von Ölfarbe bzw. Viskosität unabhängige, eindeutige Anzeige des Ölstandes zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.
Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 543.1 verwenden.
Eigenschaften
| Gewinde (d2): | G 1/2 |
|---|---|
| Schauöffnung (d1): | 15 |
| Werkstoff: | PA |
Dokumente
1
| Variante | Werkstoff | Gewinde (d2) | Schauöffnung (d1) | Preis |
|---|---|---|---|---|
|
10192776 (543.4-15-G1/2) |
PA | G 1/2 | 15 | ab 4,69 € |
|
10192777 (543.4-18-G3/4) |
PA | G 3/4 | 18 | ab 5,25 € |
|
10192778 (543.4-23-G1) |
PA | G 1 | 23 | ab 7,05 € |
