Produktnummer:
10192804
Herstellernummer:
545.2-15-26-A-SW
Hersteller:
Ganter
Ganter 545.2-15-26-A-SW ELESA OELSCHAUGLAS
Durchmesser (d2):
26
Farbe:
SW
Form:
A
Schauöffnung (d1):
15
Werkstoff:
PA
| Anzahl | *Preis |
|---|---|
| Bis 96 |
4,33 €
|
| Bis 135 |
3,90 €
|
| Bis 174 |
3,46 €
|
| Ab 175 |
3,37 €
|
Produktnummer:
10192804

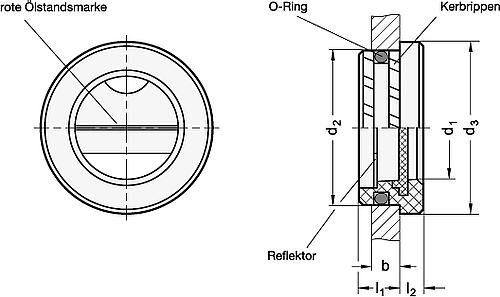

GN 545.2 Ölschaugläser
Beschreibung
Zur Montage der Ölschaugläser GN 545.2 ist kein Gewinde erforderlich.
Durch die schräg angeordneten Kerbrippen und die Elastizität des Kunststoffes sitzt das Ölschauglas so fest, dass auch ein begrenzter Überduck aufgefangen wird.
Die Sichtscheibe wird beim Spritzvorgang im Grundkörpers eingebettet und ist damit absolut dicht.
Montagehinweis:
Ölschauglas von Hand andrücken, dann, eventuell mit Hilfe einer Zwischenlage z. B. Holz, vollends mit dem Hammer einschlagen. Die Bohrung sollte mit einer 45°-Senkung versehen, der O-Ring leicht eingefettet sein.
Durch die schräg angeordneten Kerbrippen und die Elastizität des Kunststoffes sitzt das Ölschauglas so fest, dass auch ein begrenzter Überduck aufgefangen wird.
Die Sichtscheibe wird beim Spritzvorgang im Grundkörpers eingebettet und ist damit absolut dicht.
Montagehinweis:
Ölschauglas von Hand andrücken, dann, eventuell mit Hilfe einer Zwischenlage z. B. Holz, vollends mit dem Hammer einschlagen. Die Bohrung sollte mit einer 45°-Senkung versehen, der O-Ring leicht eingefettet sein.
Eigenschaften
| Durchmesser (d2): | 26 |
|---|---|
| Farbe: | SW |
| Form: | A |
| Schauöffnung (d1): | 15 |
| Werkstoff: | PA |
Dokumente
1
| Variante | Form | Werkstoff | Farbe | Schauöffnung (d1) | Durchmesser (d2) | Preis |
|---|---|---|---|---|---|---|
|
10192802 (545.2-15-26-B-SW) |
B | PA | SW | 15 | 26 | ab 4,33 € |
|
10192804 (545.2-15-26-A-SW) |
A | PA | SW | 15 | 26 | ab 4,33 € |
|
10192803 (545.2-20-32-A-SW) |
A | PA | SW | 20 | 32 | ab 4,97 € |
|
10192805 (545.2-20-32-B-SW) |
B | PA | SW | 20 | 32 | ab 4,97 € |
|
10192799 (545.2-25-38-A-SW) |
A | PA | SW | 25 | 38 | ab 5,59 € |
|
10192800 (545.2-25-38-B-SW) |
B | PA | SW | 25 | 38 | ab 5,59 € |
|
10192801 (545.2-40-60-A-SW) |
A | PA | SW | 40 | 60 | ab 8,05 € |
|
10192806 (545.2-40-60-B-SW) |
B | PA | SW | 40 | 60 | ab 8,05 € |
