Produktnummer:
10288156
Herstellernummer:
722.2-16-30-B-SW
Hersteller:
Ganter

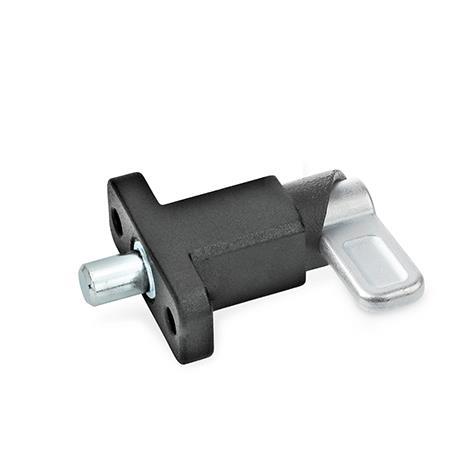

Ganter 722.2-16-30-B-SW Federriegel mit Anschraubflansch, rechtwinklig zum Raststift
Bolzendurchmesser (d1):
16
Form:
B - Riegelstellung parallel zu Befestigungsbohrungen
Oberfläche:
SW - schwarz, RAL 9005, strukturmatt
Vierkant (s):
30
Werkstoff:
ST - Stahl
| Anzahl | Preis* |
|---|---|
| Bis 14 |
28,79 €
|
| Bis 20 |
25,91 €
|
| Bis 26 |
23,03 €
|
| Ab 27 |
20,15 €
|
Produktnummer:
10288156
GN 722.2 Federriegel mit Anschraubflansch, rechtwinklig zum Raststift
Beschreibung
Federriegel GN 722.2 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in beiden Stellungen gehalten wird.
Federriegel GN 722.2 sind für Anwendungen im Stahlbau bzw. in der Schlosserei konzipiert. Hier ist in der Regel eine weniger genaue Positionierung / Arretierung erforderlich. Demzufolge sind die Maßtoleranzen so gewählt, dass einerseits die Funktionssicherheit auch bei Verschmutzung gewährleistet ist, andererseits günstige Herstellverfahren zum Einsatz kommen.
Federriegel GN 722.2 sind für Anwendungen im Stahlbau bzw. in der Schlosserei konzipiert. Hier ist in der Regel eine weniger genaue Positionierung / Arretierung erforderlich. Demzufolge sind die Maßtoleranzen so gewählt, dass einerseits die Funktionssicherheit auch bei Verschmutzung gewährleistet ist, andererseits günstige Herstellverfahren zum Einsatz kommen.
Eigenschaften
| Bolzendurchmesser (d1): | 16 |
|---|---|
| Form: | B - Riegelstellung parallel zu Befestigungsbohrungen |
| Oberfläche: | SW - schwarz, RAL 9005, strukturmatt |
| Vierkant (s): | 30 |
| Werkstoff: | ST - Stahl |
Dokumente
1
| Variante | Werkstoff | Oberfläche | Bolzendurchmesser (d1) | Vierkant (s) | Form | Preis |
|---|---|---|---|---|---|---|
|
10185955 (722.2-12-20-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 12 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 9,45 € |
|
10185956 (722.2-14-20-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 14 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 9,47 € |
|
10185954 (722.2-12-20-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 12 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 9,51 € |
|
10185949 (722.2-14-20-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 14 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 9,64 € |
|
10185953 (722.2-10-20-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 10 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 9,64 € |
|
10185951 (722.2-8-20-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 8 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 9,68 € |
|
10185952 (722.2-10-20-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 10 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 9,71 € |
|
10185950 (722.2-8-20-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 8 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 9,73 € |
|
10185948 (722.2-14-20-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 14 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 10,70 € |
|
10185945 (722.2-12-20-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 12 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 10,74 € |
|
10185941 (722.2-8-20-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 8 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 10,75 € |
|
10185943 (722.2-10-20-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 10 | 20 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 10,75 € |
|
10185944 (722.2-12-20-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 12 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 10,80 € |
|
10185946 (722.2-14-20-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 14 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 10,80 € |
|
10185942 (722.2-10-20-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 10 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 10,81 € |
|
10185947 (722.2-8-20-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 8 | 20 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 10,86 € |
|
10288161 (722.2-20-30-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 20 | 30 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 24,52 € |
|
10288157 (722.2-16-30-A-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 16 | 30 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 24,75 € |
|
10288154 (722.2-20-30-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 20 | 30 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 26,49 € |
|
10288158 (722.2-16-30-B-ZB) |
ST - Stahl | ZB - verzinkt, blau passiviert | 16 | 30 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 26,62 € |
|
10288159 (722.2-20-30-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 20 | 30 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 26,84 € |
|
10288155 (722.2-16-30-A-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 16 | 30 | A - Riegelstellung rechtwinklig zu Befestigungsbohrungen | ab 27,09 € |
|
10288160 (722.2-20-30-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 20 | 30 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 28,65 € |
|
10288156 (722.2-16-30-B-SW) |
ST - Stahl | SW - schwarz, RAL 9005, strukturmatt | 16 | 30 | B - Riegelstellung parallel zu Befestigungsbohrungen | ab 28,79 € |
