Produktnummer:
10272062
Herstellernummer:
761-100-T-ST
Hersteller:
Ganter

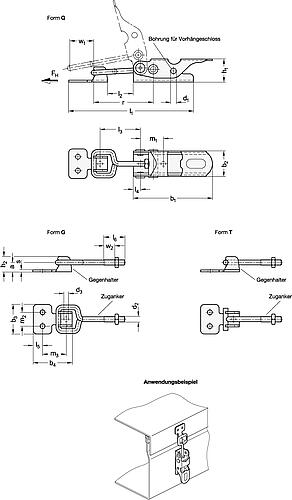

Ganter 761-100-T-ST Spannverschlüsse, Stahl / Edelstahl, ohne Verriegelung
EAN:
4045525659193
Form:
T, Zuganker mit T-Stück, mit Gegenhalter
Gewicht:
0.061 kg
a:
8.3
b1:
52.5
b2:
21.5
b3:
24
b4:
29
d1:
5
d2:
M 5
d3:
4.2
h1:
18
h2:
13.3
l1:
117.5
l2:
22
l3:
34.5
l4:
6.5
l5:
5.5
l6:
20
m1:
20
r:
51
s:
1.5
| Anzahl | Preis* |
|---|---|
| Bis 48 |
8,63 €
|
| Bis 68 |
7,77 €
|
| Bis 87 |
6,90 €
|
| Ab 88 |
6,36 €
|
Produktnummer:
10272062
GN 761 Spannverschlüsse, Stahl / Edelstahl, ohne Verriegelung
Beschreibung
Spannverschlüsse GN 761 sind besonders für das schnelle Verschließen und Befestigen von Klappen, Behälterdeckeln und Kisten geeignet.
Wird der Betätigungshebel geschlossen, bewegt sich der Zuganker aufgrund der exzentrischen Anordnung der Ankerachse in Richtung des Gegenhalters. Am Ende des Hebelwegs hat die Ankerachse den Exzentertotpunkt überschritten und hält dadurch den Spannverschluss selbsttätig geschlossen.
Die Zuganker der Spannverschlüsse sind entlang des Verstellwegs w2 justierbar. Der Gegenhalter gehört zum Lieferumfang.
Wird der Betätigungshebel geschlossen, bewegt sich der Zuganker aufgrund der exzentrischen Anordnung der Ankerachse in Richtung des Gegenhalters. Am Ende des Hebelwegs hat die Ankerachse den Exzentertotpunkt überschritten und hält dadurch den Spannverschluss selbsttätig geschlossen.
Die Zuganker der Spannverschlüsse sind entlang des Verstellwegs w2 justierbar. Der Gegenhalter gehört zum Lieferumfang.
Eigenschaften
| EAN: | 4045525659193 |
|---|---|
| Form: | T, Zuganker mit T-Stück, mit Gegenhalter |
| Gewicht: | 0.061 kg |
| a: | 8.3 |
| b1: | 52.5 |
| b2: | 21.5 |
| b3: | 24 |
| b4: | 29 |
| d1: | 5 |
| d2: | M 5 |
| d3: | 4.2 |
| h1: | 18 |
| h2: | 13.3 |
| l1: | 117.5 |
| l2: | 22 |
| l3: | 34.5 |
| l4: | 6.5 |
| l5: | 5.5 |
| l6: | 20 |
| m1: | 20 |
| r: | 51 |
| s: | 1.5 |
| Variante | EAN | Form | Gewicht | a | b1 | b2 | b3 | b4 | d1 | d2 | d3 | h1 | h2 | l1 | l2 | l3 | l4 | l5 | l6 | m1 | r | s | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10272065 (761-100-G-ST) |
4045525659179 | G, Zuganker mit Öse, mit Gegenhalter | 0.063 kg | 8.3 | 52.5 | 21.5 | 24 | 29 | 5 | M 5 | 4.2 | 18 | 13.3 | 117.5 | 22 | 34.5 | 6.5 | 5.5 | 20 | 20 | 51 | 1.5 | ab 5,82 € |
|
10272062 (761-100-T-ST) |
4045525659193 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.061 kg | 8.3 | 52.5 | 21.5 | 24 | 29 | 5 | M 5 | 4.2 | 18 | 13.3 | 117.5 | 22 | 34.5 | 6.5 | 5.5 | 20 | 20 | 51 | 1.5 | ab 6,04 € |
|
10272064 (761-200-G-ST) |
4045525659216 | G, Zuganker mit Öse, mit Gegenhalter | 0.142 kg | 10 | 65 | 27.5 | 32 | 42 | 6 | M 6 | 5.2 | 25 | 16.4 | 155.5 | 28 | 44 | 8 | 10 | 25 | 24.5 | 64 | 2 | ab 6,85 € |
|
10272061 (761-100-G-NI) |
4045525659162 | G, Zuganker mit Öse, mit Gegenhalter | 0.063 kg | 8.3 | 52.5 | 21.5 | 24 | 29 | 5 | M 5 | 4.2 | 18 | 13.3 | 117.5 | 22 | 34.5 | 6.5 | 5.5 | 20 | 20 | 51 | 1.5 | ab 6,94 € |
|
10272068 (761-200-T-ST) |
4045525659230 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.135 kg | 10 | 65 | 27.5 | 32 | 42 | 6 | M 6 | 5.2 | 25 | 16.4 | 155.5 | 28 | 44 | 8 | 10 | 25 | 24.5 | 64 | 2 | ab 7,10 € |
|
10272063 (761-100-T-NI) |
4045525659186 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.061 kg | 8.3 | 52.5 | 21.5 | 24 | 29 | 5 | M 5 | 4.2 | 18 | 13.3 | 117.5 | 22 | 34.5 | 6.5 | 5.5 | 20 | 20 | 51 | 1.5 | ab 7,29 € |
|
10272070 (761-300-G-ST) |
4045525659254 | G, Zuganker mit Öse, mit Gegenhalter | 0.270 kg | 12.7 | 81.5 | 31.5 | 38 | 52 | 8 | M 8 | 6.2 | 32 | 20.7 | 189.5 | 33 | 54 | 11 | 12.5 | 30 | 30 | 79.5 | 2.5 | ab 7,74 € |
|
10272066 (761-200-G-NI) |
4045525659209 | G, Zuganker mit Öse, mit Gegenhalter | 0.142 kg | 10 | 65 | 27.5 | 32 | 42 | 6 | M 6 | 5.2 | 25 | 16.4 | 155.5 | 28 | 44 | 8 | 10 | 25 | 24.5 | 64 | 2 | ab 8,81 € |
|
10272069 (761-200-T-NI) |
4045525659223 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.135 kg | 10 | 65 | 27.5 | 32 | 42 | 6 | M 6 | 5.2 | 25 | 16.4 | 155.5 | 28 | 44 | 8 | 10 | 25 | 24.5 | 64 | 2 | ab 9,17 € |
|
10272072 (761-300-T-ST) |
4045525659278 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.256 kg | 12.7 | 81.5 | 31.5 | 38 | 52 | 8 | M 8 | 6.2 | 32 | 20.7 | 189.5 | 33 | 54 | 11 | 12.5 | 30 | 30 | 79.5 | 2.5 | ab 10,81 € |
|
10272071 (761-300-G-NI) |
4045525659247 | G, Zuganker mit Öse, mit Gegenhalter | 0.270 kg | 12.7 | 81.5 | 31.5 | 38 | 52 | 8 | M 8 | 6.2 | 32 | 20.7 | 189.5 | 33 | 54 | 11 | 12.5 | 30 | 30 | 79.5 | 2.5 | ab 11,91 € |
|
10272067 (761-300-T-NI) |
4045525659261 | T, Zuganker mit T-Stück, mit Gegenhalter | 0.256 kg | 12.7 | 81.5 | 31.5 | 38 | 52 | 8 | M 8 | 6.2 | 32 | 20.7 | 189.5 | 33 | 54 | 11 | 12.5 | 30 | 30 | 79.5 | 2.5 | ab 15,19 € |
