Produktnummer:
10271730
Herstellernummer:
810.4-130-VL
Hersteller:
Ganter
Ganter 810.4-130-VL Schnellspanner, Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm
EAN:
4045525535435
Form:
VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben
Gewicht:
0.375 kg

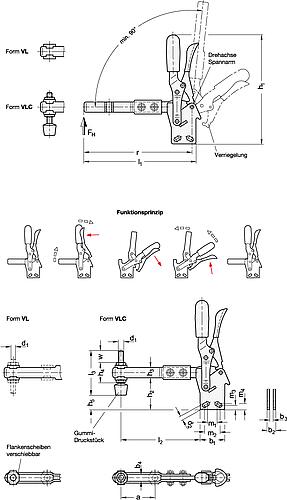

a:
67.5
b1:
35
b2:
10
b3:
5
b4:
6.3
d1:
M 6
d2:
5.5
h1:
156
h2:
41.5
h3:
16
h4:
25.5
h5:
25
l1:
164
l2:
121
l3:
55
m1:
12.5
r:
158
| Anzahl | Preis* |
|---|---|
| Bis 6 |
61,51 €
|
| Bis 9 |
55,36 €
|
| Bis 12 |
49,21 €
|
| Ab 13 |
45,32 €
|
Produktnummer:
10271730
GN 810.4 Schnellspanner, Spannhebel vertikal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm
Beschreibung
Schnellspanner GN 810.4 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, durch den verlängerten Spannarm verursachtes Schließen, des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Eigenschaften
| EAN: | 4045525535435 |
|---|---|
| Form: | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben |
| Gewicht: | 0.375 kg |
| a: | 67.5 |
| b1: | 35 |
| b2: | 10 |
| b3: | 5 |
| b4: | 6.3 |
| d1: | M 6 |
| d2: | 5.5 |
| h1: | 156 |
| h2: | 41.5 |
| h3: | 16 |
| h4: | 25.5 |
| h5: | 25 |
| l1: | 164 |
| l2: | 121 |
| l3: | 55 |
| m1: | 12.5 |
| r: | 158 |
Dokumente
3
| Variante | l3 | h3 | b2 | b3 | b1 | l1 | d2 | a | d1 | h4 | l2 | m1 | r | Form | h5 | EAN | Gewicht | h2 | h1 | b4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10271730 (810.4-130-VL) |
55 | 16 | 10 | 5 | 35 | 164 | 5.5 | 67.5 | M 6 | 25.5 | 121 | 12.5 | 158 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | 25 | 4045525535435 | 0.375 kg | 41.5 | 156 | 6.3 | ab 43,06 € |
|
10271731 (810.4-130-VLC) |
55 | 16 | 10 | 5 | 35 | 164 | 5.5 | 67.5 | M 6 | 25.5 | 121 | 12.5 | 158 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | 25 | 4045525535442 | 0.391 kg | 41.5 | 156 | 6.3 | ab 44,00 € |
|
10271732 (810.4-230-VL) |
68 | 18 | 12 | 6 | 43 | 198 | 6.5 | 71.5 | M 8 | 30 | 145.5 | 19.5 | 191 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | 24 | 4045525535459 | 0.545 kg | 48 | 183 | 8.2 | ab 50,41 € |
|
10271733 (810.4-230-VLC) |
68 | 18 | 12 | 6 | 43 | 198 | 6.5 | 71.5 | M 8 | 30 | 145.5 | 19.5 | 191 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | 24 | 4045525535466 | 0.579 kg | 48 | 183 | 8.2 | ab 51,58 € |
