Produktnummer:
10271921
Herstellernummer:
875.3-AL-14-50-HE
Hersteller:
Ganter
Ganter 875.3-AL-14-50-HE Spannarme mit Gewindebohrung, für Schwenkspanner GN 875 / GN 876
d1:
14
m:
50
| Anzahl | Preis* |
|---|---|
| Bis 27 |
15,30 €
|
| Bis 38 |
13,77 €
|
| Bis 49 |
12,24 €
|
| Ab 50 |
10,71 €
|
Produktnummer:
10271921

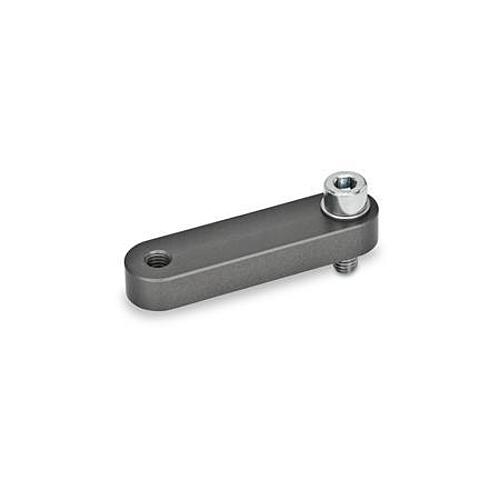

GN 875.3 Spannarme mit Gewindebohrung, für Schwenkspanner GN 875 / GN 876
Beschreibung

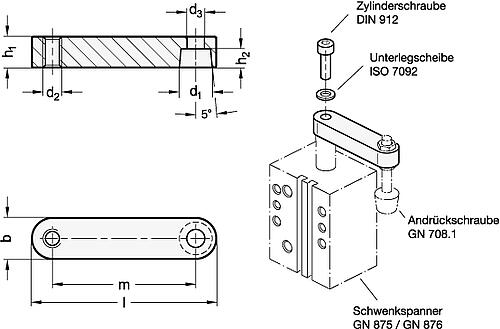

Spannarme mit Gewindebohrung GN 875.3 sind als Zubehör für Schwenkspanner GN 875 / GN 876 ausgelegt. Das Gewinde kann eine anwendungsspezifische Andrückschraube aufnehmen.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspanner beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner enthalten.
Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspanner beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden.
Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner enthalten.
Eigenschaften
| Oberfläche: | HE, harteloxiert |
|---|---|
| d1: | 14 |
| m: | 50 |
Dokumente
1
| Variante | d1 | m | Preis |
|---|---|---|---|
|
10271921 (875.3-AL-14-50-HE) |
14 | 50 | ab 10,10 € |
|
10271922 (875.3-AL-16-60-HE) |
16 | 60 | ab 10,44 € |
|
10271923 (875.3-AL-16-70-HE) |
16 | 70 | ab 10,91 € |
|
10271925 (875.3-AL-20-90-HE) |
20 | 90 | ab 11,42 € |
|
10271924 (875.3-AL-20-80-HE) |
20 | 80 | ab 11,54 € |
