Produktnummer:
10191982
Herstellernummer:
890-1100-SP-M
Hersteller:
Ganter
Ganter 890-1100-SP-M Schnellspanner, pneumatisch, für Druckspannung
Form:
SP - Grundkörper Stahl, geschmiedet
Größe:
1100
Kennzeichen:
M - Magnetkolben
| Anzahl | Preis* |
|---|---|
| Bis 2 |
344,66 €
|
| Bis 4 |
310,19 €
|
| Bis 5 |
275,73 €
|
| Ab 6 |
253,96 €
|
Produktnummer:
10191982

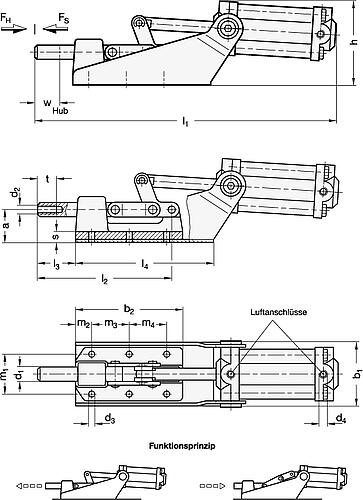

GN 890 Pneumatik Spanner mit Magnetkolben
Beschreibung
Die Spannmechanik der Schnellspanner GN 890 entspricht in Aufbau und Abmessungen der von handbetätigten Schubstangen-Spannern GN 842.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.
Schnellspanner GN 890 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z.?B. von einer Anlagensteuerung benötigt wird.
Ausführung:
Grundkörper
Stahl
- geschmiedet
- chemisch geschwärzt
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert
Schubstange
Stahl St 37
verzinkt, blau passiviert
Lagerbolzen (Lagerbuchsen)
einsatzgehärtet
doppeltwirkender Zylinder
Höchstdruck 6 bar
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein. Der stabile Lagerrahmen für den Zylinder ist so gestaltet, daß die Zylinder-Lagerung seitlich nicht vorsteht.
Schnellspanner GN 890 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z.?B. von einer Anlagensteuerung benötigt wird.
Ausführung:
Grundkörper
Stahl
- geschmiedet
- chemisch geschwärzt
Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert
Schubstange
Stahl St 37
verzinkt, blau passiviert
Lagerbolzen (Lagerbuchsen)
einsatzgehärtet
doppeltwirkender Zylinder
Höchstdruck 6 bar
Eigenschaften
| Form: | SP - Grundkörper Stahl, geschmiedet |
|---|---|
| Größe: | 1100 |
| Kennzeichen: | M - Magnetkolben |
Dokumente
1
| Variante | Größe | Form | Kennzeichen | Preis |
|---|---|---|---|---|
|
10298496 (890-70-SP-M) |
70 | SP - Grundkörper Stahl, geschmiedet | M - Magnetkolben | ab 116,64 € |
|
10191981 (890-360-SP-M) |
360 | SP - Grundkörper Stahl, geschmiedet | M - Magnetkolben | ab 176,78 € |
|
10191983 (890-2100-SP-M) |
2100 | SP - Grundkörper Stahl, geschmiedet | M - Magnetkolben | ab 339,79 € |
|
10191982 (890-1100-SP-M) |
1100 | SP - Grundkörper Stahl, geschmiedet | M - Magnetkolben | ab 344,66 € |
