Ganter 900.3-120-120-P BEFESTIGUNGSSATZ X Z FÜR VERSTELLSCHLITTEN
Breite (b):
120
Form:
P
Länge (l1):
120
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
203,35 €*
|
| Bis 4 |
183,02 €*
|
| Bis 5 |
162,68 €*
|
| Ab 6 |
158,16 €*
|
Produktnummer:
10184536
GN 900.3 Verbindungssätze X Z
Beschreibung

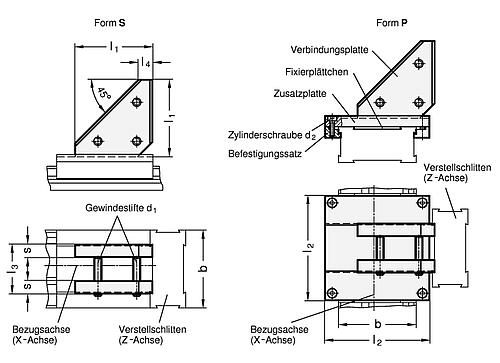

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.
Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.
Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
Eigenschaften
| Breite (b): | 120 |
|---|---|
| Form: | P |
| Länge (l1): | 120 |
