Produktnummer:
10262156
Herstellernummer:
9053.6-48-B12
Hersteller:
Ganter
Ganter 9053.6-48-B12 Klemmplatten für Stellungsanzeiger GN 9053 / GN 9153

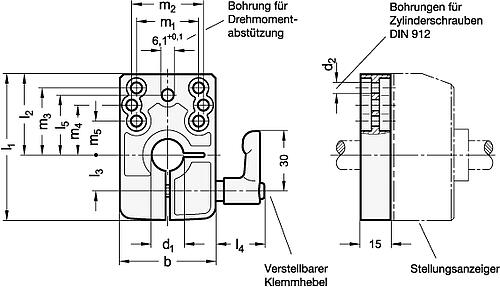

d2:
5.5
l1:
73
l2:
40.5
l3:
18
l4:
24.5
l5:
30
m1:
34
| Anzahl | Stückpreis |
|---|---|
| Bis 21 |
19,74 €*
|
| Bis 30 |
17,82 €*
|
| Bis 39 |
15,89 €*
|
| Ab 40 |
13,97 €*
|
Produktnummer:
10262156
GN 9053.6 Klemmplatten für Stellungsanzeiger GN 9053 / GN 9153
Beschreibung
Klemmplatten GN 9053.6 werden in Verbindung mit Stellungsanzeigern GN 9053 und GN 9153 eingesetzt. Über die Befestigungsbohrungen können marktübliche Bohrbilder abgedeckt werden.
Auf einfache Weise und ohne großen Konstruktions- und Montageaufwand können Spindeln nach dem Verstellen geklemmt und damit gesichert werden.
Gleichzeitig sind die Platten mit der Bohrung Ø 6,1 zur Aufnahme der Drehmomentabstützung des Stellungsanzeiger versehen.
Die Klemmplatte kann so montiert werden, dass die Lage des Klemmhebels wahlweise links oder rechts ist.
Auf einfache Weise und ohne großen Konstruktions- und Montageaufwand können Spindeln nach dem Verstellen geklemmt und damit gesichert werden.
Gleichzeitig sind die Platten mit der Bohrung Ø 6,1 zur Aufnahme der Drehmomentabstützung des Stellungsanzeiger versehen.
Die Klemmplatte kann so montiert werden, dass die Lage des Klemmhebels wahlweise links oder rechts ist.
Eigenschaften
| d2: | 5.5 |
|---|---|
| l1: | 73 |
| l2: | 40.5 |
| l3: | 18 |
| l4: | 24.5 |
| l5: | 30 |
| m1: | 34 |
Dokumente
1
| Variante | l3 | d2 | l1 | l2 | l4 | l5 | m1 | Preis |
|---|---|---|---|---|---|---|---|---|
|
10262160 (9053.6-48-B20) |
18 | 5.5 | 73 | 40.5 | 24.5 | 30 | 34 | ab 19,69 € |
|
10262159 (9053.6-48-B16) |
18 | 5.5 | 73 | 40.5 | 24.5 | 30 | 34 | ab 19,70 € |
|
10262158 (9053.6-48-B15) |
18 | 5.5 | 73 | 40.5 | 24.5 | 30 | 34 | ab 19,71 € |
|
10262156 (9053.6-48-B12) |
18 | 5.5 | 73 | 40.5 | 24.5 | 30 | 34 | ab 19,74 € |
|
10262157 (9053.6-48-B14) |
18 | 5.5 | 73 | 40.5 | 24.5 | 30 | 34 | ab 19,74 € |
