Produktnummer:
10271503
Herstellernummer:
918.5-40-GV-L
Hersteller:
Ganter
Ganter 918.5-40-GV-L Spiralexzenter, Klemmung radial, Edelstahl
Durchmesser (d1):
-
Form:
GV, mit Kugelgriff, gerade (Kerbverzahnung)
Gewinde (d2):
-
Spannrichtung:
-
Werkstoff:
-
| Anzahl | Preis* |
|---|---|
| Bis 4 |
87,42 €
|
| Bis 6 |
78,89 €
|
| Bis 8 |
70,35 €
|
| Ab 9 |
61,82 €
|
Produktnummer:
10271503

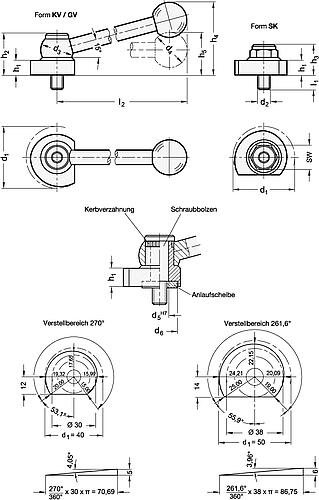

GN 918.5 Spiralexzenter, Klemmung radial, Edelstahl
Beschreibung
Spiralexzenter GN 918 ermöglichen bei verhältnismäßig großem Verstellweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale nicht nur den Vorteil, dass die Spannwirkung über die gesamte Spannfläche d. h. in jeder Winkelstellung gleich groß ist, sondern sie ist auch in jeder Stellung selbsthemmend.
Der Kugelgriff ist über eine Kerbverzahnung mit dem Spiralexzenter verbunden, sodass die geeignete Spannstellung eingestellt
bzw. der Hebel auch ,,nachgestellt’’ werden kann.
Schraubbolzen und Anlaufscheibe sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
Der Kugelgriff ist über eine Kerbverzahnung mit dem Spiralexzenter verbunden, sodass die geeignete Spannstellung eingestellt
bzw. der Hebel auch ,,nachgestellt’’ werden kann.
Schraubbolzen und Anlaufscheibe sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
Eigenschaften
| Durchmesser (d1): | - |
|---|---|
| Form: | GV, mit Kugelgriff, gerade (Kerbverzahnung) |
| Gewinde (d2): | - |
| Spannrichtung: | - |
| Werkstoff: | - |
Dokumente
1
| Variante | Gewinde (d2) | Werkstoff | Form | Spannrichtung | Durchmesser (d1) | Preis |
|---|---|---|---|---|---|---|
|
10271504 (918.5-40-SK-R) |
- | - | SK, mit Sechskant | - | - | ab 37,42 € |
|
10271505 (918.5-40-SK-L) |
- | - | SK, mit Sechskant | - | - | ab 37,42 € |
|
10191470 (918.5-50-SK-R) |
M 10 | NI | SK | R | 50 | ab 37,82 € |
|
10191472 (918.5-50-SK-L) |
M 10 | NI | SK | L | 50 | ab 37,82 € |
|
10271499 (918.5-40-KV-R) |
- | - | KV, mit Kugelgriff, schräg (Kerbverzahnung) | - | - | ab 58,41 € |
|
10271500 (918.5-40-KV-L) |
- | - | KV, mit Kugelgriff, schräg (Kerbverzahnung) | - | - | ab 58,41 € |
|
10271502 (918.5-40-GV-R) |
- | - | GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - | ab 58,41 € |
|
10271503 (918.5-40-GV-L) |
- | - | GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - | ab 58,41 € |
|
10191469 (918.5-50-KV-R) |
M 10 | NI | KV | R | 50 | ab 62,14 € |
|
10191471 (918.5-50-KV-L) |
M 10 | NI | KV | L | 50 | ab 62,14 € |
|
10271501 (918.5-50-GV-L) |
- | - | GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - | ab 62,14 € |
|
10271506 (918.5-50-GV-R) |
- | - | GV, mit Kugelgriff, gerade (Kerbverzahnung) | - | - | ab 62,14 € |
