Produktnummer:
10298358
Herstellernummer:
939-ZD-60-6-FB-SR
Hersteller:
Ganter

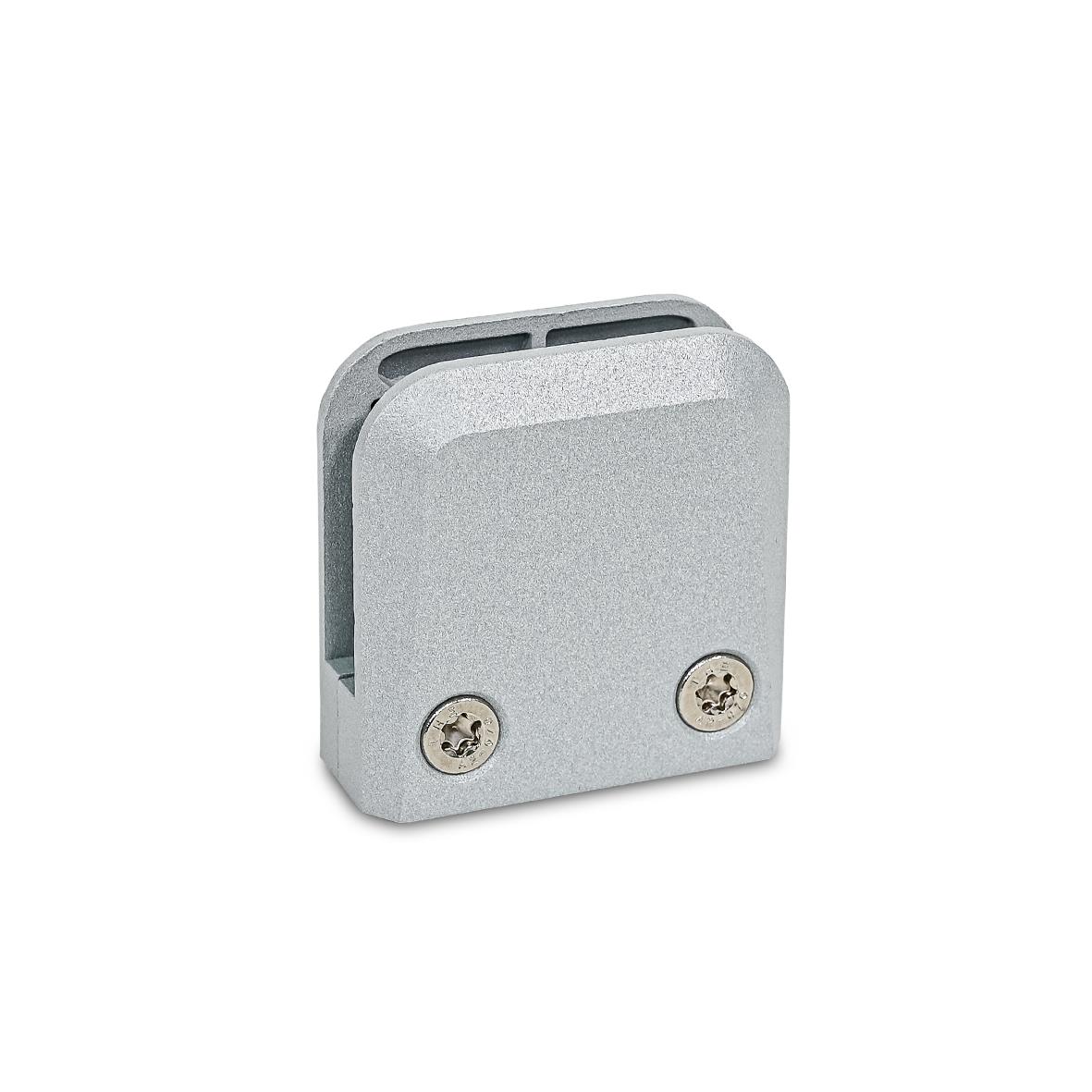

Ganter 939-ZD-60-6-FB-SR Halter für Flächenelemente, Zink-Druckguss, für Glas- und Kunststoffscheiben
Form:
FB - Flächenhalter mit Sicherungsbolzen
Oberfläche:
SR - silber, RAL 9006, strukturmatt
s:
6
| Anzahl | Preis* |
|---|---|
| Bis 30 |
14,08 €
|
| Bis 43 |
12,72 €
|
| Bis 55 |
11,35 €
|
| Ab 56 |
9,99 €
|
Produktnummer:
10298358
GN 939 Halter für Flächenelemente, Zink-Druckguss, für Glas- und Kunststoffscheiben
Beschreibung
Mit Halter GN 939 werden Flächenelemente z.B. aus Glas oder Kunststoff befestigt. Je nach Einbausituation besteht die Wahl zwischen Eck- oder Flächenhaltern.
Die Flächenelemente werden zwischen den Gummieinlagen geklemmt. Zusätzlich kann eine formschlüssige Sicherung per Bolzen bzw. Anschlagblech als Form gewählt werden.
Werden die Halter in Verbindung mit Profilsystemen der Nutgröße 8 mm oder 10 mm eingesetzt, können sie mit den, als Zubehör erhältlichen, Nutensteinen GN 938.1 ergänzt werden. Diese ermöglichen eine einfache Ausrichtung und Verdrehsicherung der Halter und wirken möglichen Verspannungen entgegen.
Ausführung:
Zink-Druckguss (ZD)
kunststoffbeschichtet
- schwarz, RAL 9005, strukturmattSWSW
- silber, RAL 9006, strukturmattSRSR
Klemmschrauben
Edelstahl, nichtrostend, 1.4301 (A2)
Gummieinlagen
Acrylnitril-Butadien-Kautschuk (NBR)
Anschlagblech (Form FA)
Edelstahl, nichtrostend, 1.4404
Sicherungsbolzen (Form EB und FB)
- Edelstahl, nichtrostend, 1.4301
- kunststoffummantelt Polyamid (PA)
Die Flächenelemente werden zwischen den Gummieinlagen geklemmt. Zusätzlich kann eine formschlüssige Sicherung per Bolzen bzw. Anschlagblech als Form gewählt werden.
Werden die Halter in Verbindung mit Profilsystemen der Nutgröße 8 mm oder 10 mm eingesetzt, können sie mit den, als Zubehör erhältlichen, Nutensteinen GN 938.1 ergänzt werden. Diese ermöglichen eine einfache Ausrichtung und Verdrehsicherung der Halter und wirken möglichen Verspannungen entgegen.
Ausführung:
Zink-Druckguss (ZD)
kunststoffbeschichtet
- schwarz, RAL 9005, strukturmattSWSW
- silber, RAL 9006, strukturmattSRSR
Klemmschrauben
Edelstahl, nichtrostend, 1.4301 (A2)
Gummieinlagen
Acrylnitril-Butadien-Kautschuk (NBR)
Anschlagblech (Form FA)
Edelstahl, nichtrostend, 1.4404
Sicherungsbolzen (Form EB und FB)
- Edelstahl, nichtrostend, 1.4301
- kunststoffummantelt Polyamid (PA)
Eigenschaften
| Form: | FB - Flächenhalter mit Sicherungsbolzen |
|---|---|
| Oberfläche: | SR - silber, RAL 9006, strukturmatt |
| s: | 6 |
Dokumente
1
| Variante | Form | Oberfläche | s | Preis |
|---|---|---|---|---|
|
10298348 (939-ZD-60-5-F-SR) |
F - Flächenhalter | SR - silber, RAL 9006, strukturmatt | 5 | ab 9,06 € |
|
10298371 (939-ZD-60-5-F-SW) |
F - Flächenhalter | SW - schwarz, RAL 9005, strukturmatt | 5 | ab 9,06 € |
|
10298349 (939-ZD-60-6-F-SR) |
F - Flächenhalter | SR - silber, RAL 9006, strukturmatt | 6 | ab 9,13 € |
|
10298372 (939-ZD-60-6-F-SW) |
F - Flächenhalter | SW - schwarz, RAL 9005, strukturmatt | 6 | ab 9,13 € |
|
10298338 (939-ZD-60-5-E-SR) |
E - Eckhalter | SR - silber, RAL 9006, strukturmatt | 5 | ab 9,18 € |
|
10298362 (939-ZD-60-5-E-SW) |
E - Eckhalter | SW - schwarz, RAL 9005, strukturmatt | 5 | ab 9,18 € |
|
10298350 (939-ZD-60-8-F-SR) |
F - Flächenhalter | SR - silber, RAL 9006, strukturmatt | 8 | ab 9,23 € |
|
10298373 (939-ZD-60-8-F-SW) |
F - Flächenhalter | SW - schwarz, RAL 9005, strukturmatt | 8 | ab 9,23 € |
|
10298339 (939-ZD-60-6-E-SR) |
E - Eckhalter | SR - silber, RAL 9006, strukturmatt | 6 | ab 9,26 € |
|
10298363 (939-ZD-60-6-E-SW) |
E - Eckhalter | SW - schwarz, RAL 9005, strukturmatt | 6 | ab 9,26 € |
|
10298351 (939-ZD-60-10-F-SR) |
F - Flächenhalter | SR - silber, RAL 9006, strukturmatt | 10 | ab 9,32 € |
|
10298374 (939-ZD-60-10-F-SW) |
F - Flächenhalter | SW - schwarz, RAL 9005, strukturmatt | 10 | ab 9,32 € |
|
10298340 (939-ZD-60-8-E-SR) |
E - Eckhalter | SR - silber, RAL 9006, strukturmatt | 8 | ab 9,38 € |
|
10298364 (939-ZD-60-8-E-SW) |
E - Eckhalter | SW - schwarz, RAL 9005, strukturmatt | 8 | ab 9,38 € |
|
10298357 (939-ZD-60-5-FB-SR) |
FB - Flächenhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 5 | ab 9,40 € |
|
10298381 (939-ZD-60-5-FB-SW) |
FB - Flächenhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 5 | ab 9,40 € |
|
10298352 (939-ZD-60-12-F-SR) |
F - Flächenhalter | SR - silber, RAL 9006, strukturmatt | 12 | ab 9,43 € |
|
10298375 (939-ZD-60-12-F-SW) |
F - Flächenhalter | SW - schwarz, RAL 9005, strukturmatt | 12 | ab 9,43 € |
|
10298358 (939-ZD-60-6-FB-SR) |
FB - Flächenhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 6 | ab 9,44 € |
|
10298382 (939-ZD-60-6-FB-SW) |
FB - Flächenhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 6 | ab 9,44 € |
|
10298343 (939-ZD-60-5-EB-SR) |
EB - Eckhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 5 | ab 9,47 € |
|
10298366 (939-ZD-60-5-EB-SW) |
EB - Eckhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 5 | ab 9,47 € |
|
10298359 (939-ZD-60-8-FB-SR) |
FB - Flächenhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 8 | ab 9,53 € |
|
10298383 (939-ZD-60-8-FB-SW) |
FB - Flächenhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 8 | ab 9,53 € |
|
10298353 (939-ZD-60-5-FA-SR) |
FA - Flächenhalter mit Anschlagblech | SR - silber, RAL 9006, strukturmatt | 5 | ab 9,54 € |
|
10298376 (939-ZD-60-5-FA-SW) |
FA - Flächenhalter mit Anschlagblech | SW - schwarz, RAL 9005, strukturmatt | 5 | ab 9,54 € |
|
10298344 (939-ZD-60-6-EB-SR) |
EB - Eckhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 6 | ab 9,55 € |
|
10298367 (939-ZD-60-6-EB-SW) |
EB - Eckhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 6 | ab 9,55 € |
|
10298341 (939-ZD-60-10-E-SR) |
E - Eckhalter | SR - silber, RAL 9006, strukturmatt | 10 | ab 9,57 € |
|
10298354 (939-ZD-60-6-FA-SR) |
FA - Flächenhalter mit Anschlagblech | SR - silber, RAL 9006, strukturmatt | 6 | ab 9,60 € |
|
10298360 (939-ZD-60-10-FB-SR) |
FB - Flächenhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 10 | ab 9,60 € |
|
10298377 (939-ZD-60-6-FA-SW) |
FA - Flächenhalter mit Anschlagblech | SW - schwarz, RAL 9005, strukturmatt | 6 | ab 9,60 € |
|
10298384 (939-ZD-60-10-FB-SW) |
FB - Flächenhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 10 | ab 9,60 € |
|
10298342 (939-ZD-60-12-E-SR) |
E - Eckhalter | SR - silber, RAL 9006, strukturmatt | 12 | ab 9,67 € |
|
10298365 (939-ZD-60-12-E-SW) |
E - Eckhalter | SW - schwarz, RAL 9005, strukturmatt | 12 | ab 9,67 € |
|
10298345 (939-ZD-60-8-EB-SR) |
EB - Eckhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 8 | ab 9,70 € |
|
10298368 (939-ZD-60-8-EB-SW) |
EB - Eckhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 8 | ab 9,70 € |
|
10298361 (939-ZD-60-12-FB-SR) |
FB - Flächenhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 12 | ab 9,72 € |
|
10298385 (939-ZD-60-12-FB-SW) |
FB - Flächenhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 12 | ab 9,72 € |
|
10298355 (939-ZD-60-8-FA-SR) |
FA - Flächenhalter mit Anschlagblech | SR - silber, RAL 9006, strukturmatt | 8 | ab 9,77 € |
|
10298378 (939-ZD-60-8-FA-SW) |
FA - Flächenhalter mit Anschlagblech | SW - schwarz, RAL 9005, strukturmatt | 8 | ab 9,77 € |
|
10298346 (939-ZD-60-10-EB-SR) |
EB - Eckhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 10 | ab 9,85 € |
|
10298369 (939-ZD-60-10-EB-SW) |
EB - Eckhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 10 | ab 9,85 € |
|
10298356 (939-ZD-60-10-FA-SR) |
FA - Flächenhalter mit Anschlagblech | SR - silber, RAL 9006, strukturmatt | 10 | ab 9,87 € |
|
10298379 (939-ZD-60-10-FA-SW) |
FA - Flächenhalter mit Anschlagblech | SW - schwarz, RAL 9005, strukturmatt | 10 | ab 9,87 € |
|
10298347 (939-ZD-60-12-EB-SR) |
EB - Eckhalter mit Sicherungsbolzen | SR - silber, RAL 9006, strukturmatt | 12 | ab 9,96 € |
|
10298370 (939-ZD-60-12-EB-SW) |
EB - Eckhalter mit Sicherungsbolzen | SW - schwarz, RAL 9005, strukturmatt | 12 | ab 9,96 € |
|
10298380 (939-ZD-60-12-FA-SW) |
FA - Flächenhalter mit Anschlagblech | SW - schwarz, RAL 9005, strukturmatt | 12 | ab 10,03 € |
