Produktnummer:
10207089
Herstellernummer:
22130.0016
Hersteller:
Halder

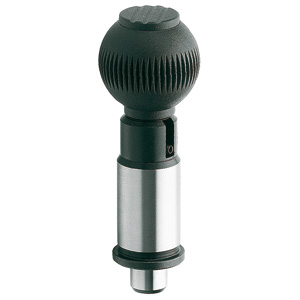

Halder 22130.0016 Präzisionsrastbolzen mit zylindrischer Aufnahme Ø 16, ohne Arretierung
Ausführung:
ohne Arretierung
d1:
16
Produktnummer:
10207089
EH 22130 Präzisionsrastbolzen mit zylindrischer Aufnahme
Beschreibung

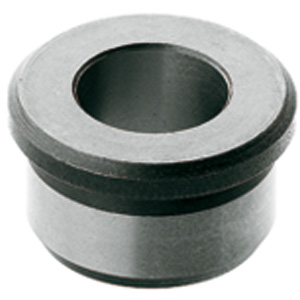

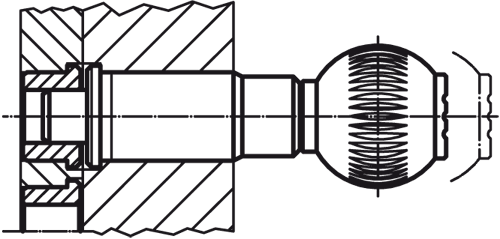

Werkstoff: Bolzen: Einsatzstahl, einsatzgehärtet brüniert und geschliffen GriffKugel : Thermoplast, schwarzgrau Hülse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Buchse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Die Präzisionsrastbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Rastbolzens und der Buchse wird eine hohe Wiederholgenauigkeit der beiden Elemente erreicht. Bei der Ausführung mit Arretierung wird der Knopf herausgezogen und um 90° gedreht. Zur präzisen Einstellung sollten GriffKugel und Bolzen nach der Montage fettfrei verklebt werden.
Eigenschaften

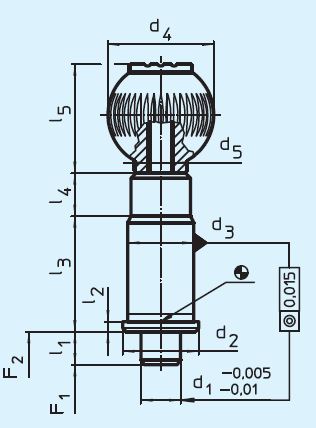

| Ausführung: | ohne Arretierung |
|---|---|
| Federkraft F1 N~: | 20 |
| Federkraft F2 N~: | 50 |
| Gewicht (g): | 226 |
| d1: | 16 |
| d2: | 28 |
| d3 n6: | 25 |
| d4: | 40 |
| d5: | M10 |
| l1 min.: | 10 |
| l2 (mm): | 3 |
| l3: | 42 |
| l4: | 13 |
| l5 (mm): | 41,5 |

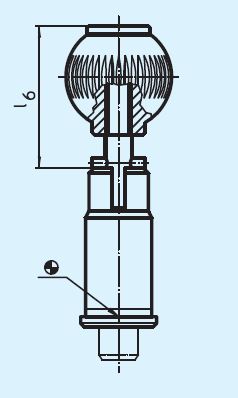

| l6 (mm): | - |
Dokumente
1
| Variante | d1 | Ausführung | Preis |
|---|---|---|---|
|
10207087 (22130.0010) |
10 | ohne Arretierung | ab 87,65 € |
|
10207088 (22130.0012) |
12 | ohne Arretierung | ab 96,55 € |
|
10207092 (22130.0060) |
10 | mit Arretierung | ab 97,50 € |
|
10207093 (22130.0062) |
12 | mit Arretierung | ab 107,10 € |
|
10207089 (22130.0016) |
16 | ohne Arretierung | ab 109,57 € |
|
10207094 (22130.0066) |
16 | mit Arretierung | ab 122,80 € |
|
10207090 (22130.0020) |
20 | ohne Arretierung | ab 126,50 € |
|
10207095 (22130.0070) |
20 | mit Arretierung | ab 139,20 € |
|
10207091 (22130.0025) |
25 | ohne Arretierung | ab 143,70 € |
|
10207096 (22130.0075) |
25 | mit Arretierung | ab 155,70 € |
