Produktnummer:
10205659
Herstellernummer:
22130.0110
Hersteller:
Halder
Halder 22130.0110 Präzisionsrastbolzen mit konischer Aufnahme Ø 10, ohne Arretierung
Ausführung:
ohne Arretierung
Nenndurchmesser:
10
| Anzahl | Preis* |
|---|---|
| Bis 4 |
102,70 €
|
| Bis 5 |
92,43 €
|
| Bis 7 |
82,16 €
|
| Ab 8 |
75,67 €
|
Produktnummer:
10205659
EH 22130 Präzisionsrastbolzen mit konischer Aufnahme
Beschreibung

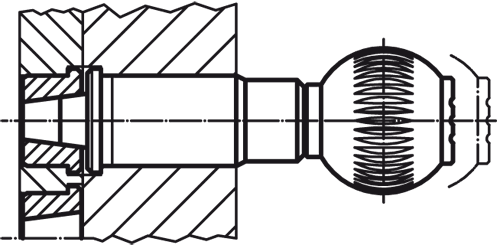

Werkstoff: Bolzen: Einsatzstahl, einsatzgehärtet brüniert und geschliffen GriffKugel : Thermoplast, schwarzgrau Hülse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Buchse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Die Präzisionsrastbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Rastbolzens und der Buchse wird eine hohe Wiederholgenauigkeit der beiden Elemente erreicht. Bei der Ausführung mit Arretierung wird der Knopf herausgezogen und um 90° gedreht. Zur präzisen Einstellung sollten GriffKugel und Bolzen nach der Montage fettfrei verklebt werden.
Eigenschaften
| Ausführung: | ohne Arretierung |
|---|---|
| Federkraft F1 N~: | 19 |
| Federkraft F2 N~: | 29 |
| Gewicht (g): | 78 |
| Nenndurchmesser: | 10 |

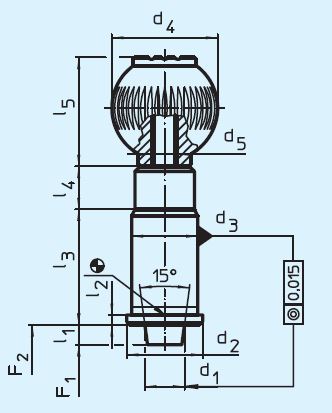

| d1: | 10 |
| d2: | 19 |
| d3 n6: | 16 |
| d4: | 25 |
| d5: | M6 |
| l1 min.: | 6 |
| l2 (mm): | 2,5 |
| l3: | 31 |
| l4: | 13 |
| l5 (mm): | 25 |

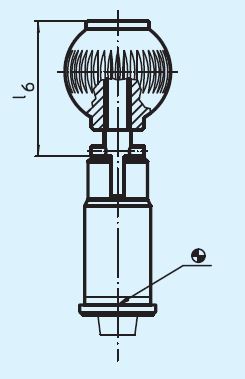

| l6 (mm): | - |
Dokumente
1
| Variante | Ausführung | Nenndurchmesser | Preis |
|---|---|---|---|
|
10205659 (22130.0110) |
ohne Arretierung | 10 | ab 102,70 € |
|
10205664 (22130.0160) |
mit Arretierung | 10 | ab 109,70 € |
|
10205660 (22130.0112) |
ohne Arretierung | 12 | ab 114,60 € |
|
10205665 (22130.0162) |
mit Arretierung | 12 | ab 122,20 € |
|
10205661 (22130.0116) |
ohne Arretierung | 16 | ab 133,40 € |
|
10205666 (22130.0166) |
mit Arretierung | 16 | ab 141,90 € |
|
10205662 (22130.0120) |
ohne Arretierung | 20 | ab 152,20 € |
|
10205667 (22130.0170) |
mit Arretierung | 20 | ab 162,90 € |
|
10205663 (22130.0125) |
ohne Arretierung | 25 | ab 173,40 € |
|
10205668 (22130.0175) |
mit Arretierung | 25 | ab 191,20 € |
Produktgalerie überspringen
Ähnliche Produkte

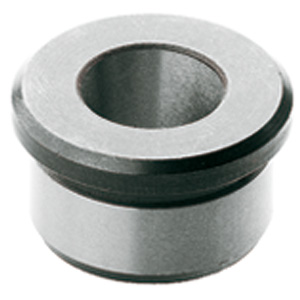

Halder 22130.0190 Buchse für Präzisionsrastbolzen Ø 10, konisch
Ab
16,54 €

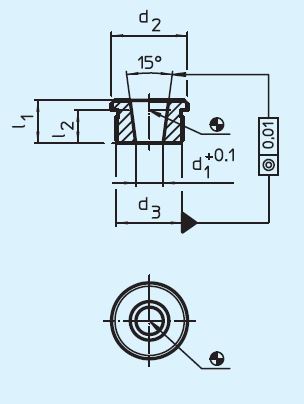

BuchseEinsatzstahl, einsatzgehärtet, brüniert und geschliffenBild Nr. 3 auf Datenblatt
