Produktnummer:
10205669
Herstellernummer:
22130.0190
Hersteller:
Halder

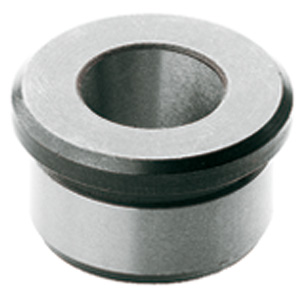

Halder 22130.0190 Buchse für Präzisionsrastbolzen Ø 10, konisch
Gewicht (g):
13
Nenndurchmesser:
10
d1:
7,1
d2:
19
d3 n6:
16
l1 min.:
11
l2 (mm):
8,5
| Anzahl | Preis* |
|---|---|
| Bis 18 |
22,45 €
|
| Bis 26 |
20,21 €
|
| Bis 33 |
17,96 €
|
| Ab 34 |
16,54 €
|
Produktnummer:
10205669
EH 22130 Buchse konisch für Präzisionsrastbolzen
Beschreibung
Buchse
Einsatzstahl, einsatzgehärtet, brüniert und geschliffen
Bild Nr. 3 auf Datenblatt
Einsatzstahl, einsatzgehärtet, brüniert und geschliffen
Bild Nr. 3 auf Datenblatt
Eigenschaften
| Gewicht (g): | 13 |
|---|---|
| Nenndurchmesser: | 10 |
| d1: | 7,1 |
| d2: | 19 |
| d3 n6: | 16 |
| l1 min.: | 11 |
| l2 (mm): | 8,5 |
Dokumente
1
| Variante | d2 | Nenndurchmesser | d3 n6 | d1 | l1 min. | l2 (mm) | Gewicht (g) | Preis |
|---|---|---|---|---|---|---|---|---|
|
10205669 (22130.0190) |
19 | 10 | 16 | 7,1 | 11 | 8,5 | 13 | ab 22,45 € |
|
10205670 (22130.0192) |
23 | 12 | 20 | 8,28 | 13 | 10 | 25 | ab 24,60 € |
|
10205671 (22130.0193) |
28 | 16 | 25 | 11,52 | 17 | 14 | ab 26,85 € | |
|
10205672 (22130.0194) |
33 | 20 | 30 | 15,49 | 16 | 13 | 60 | ab 29,80 € |
|
10205673 (22130.0196) |
42 | 25 | 38 | 19,7 | 19 | 16 | 114 | ab 37,55 € |
