Produktnummer:
10212670
Herstellernummer:
23185.0115
Hersteller:
Halder

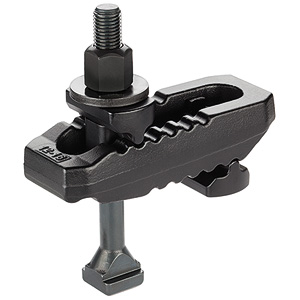

Halder 23185.0115 Spanneisen gezahnt mit verstellbarem Gegenstück mit Schraube für T-Nuten 17 / M 12 x 160 / 14
Nennmaß d1:
17
Nut:
14
d2:
M12
l4:
160
| Anzahl | Preis* |
|---|---|
| Bis 3 |
108,10 €
|
| Bis 5 |
97,29 €
|
| Bis 6 |
86,48 €
|
| Ab 7 |
79,65 €
|
Produktnummer:
10212670
EH 23185 Spanneisen gezahnt , mit verstellbarem Gegenstück mit Schraube für T-Nuten
Beschreibung
Werkstoff: Spanneisen: Stahl vergütet, galvanisch schwarz verzinkt Schraube: Vergütungsstahl Mutter: Vergütungsstahl Scheibe: Vergütungsstahl Hinweis: Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden.

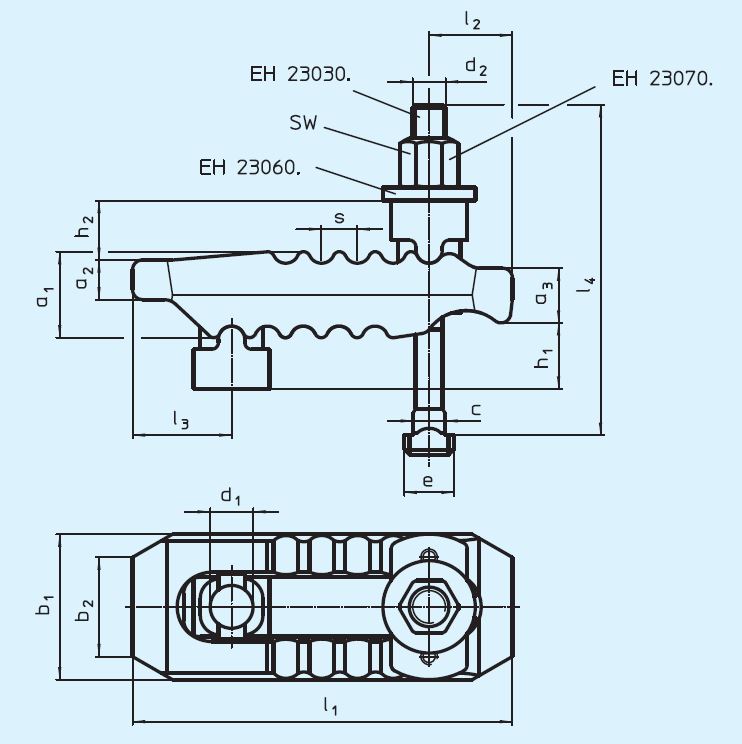

Eigenschaften
| Gewicht (g): | 1695 |
|---|---|
| Nennmaß d1: | 17 |
| Nut: | 14 |
| SW: | 18 |
| Spannkraft max. kN: | 35 |
| a1: | 36 |
| a2: | 17 |
| a3: | 21 |
| b1: | 55 |
| b2: | 41 |
| c: | 13,6 |
| d2: | M12 |
| e: | 22 |
| h1 max.: | 0-70 |
| h2: | 20 |
| l1: | 150 |
| l2 (mm): | 35 |
| l3: | 36 |
| l4: | 160 |
| s: | 12 |
Dokumente
1
| Variante | Nennmaß d1 | Nut | d2 | l4 | Preis |
|---|---|---|---|---|---|
|
10212666 (23185.0110) |
13 | 10 | M10 | 100 | ab 96,40 € |
|
10212667 (23185.0112) |
13 | 12 | M12 | 125 | ab 97,60 € |
|
10212668 (23185.0113) |
13 | 14 | M12 | 125 | ab 98,90 € |
|
10212669 (23185.0114) |
17 | 12 | M12 | 160 | ab 106,90 € |
|
10212670 (23185.0115) |
17 | 14 | M12 | 160 | ab 108,10 € |
|
10212671 (23185.0116) |
17 | 16 | M16 | 160 | ab 109,70 € |
|
10212672 (23185.0117) |
17 | 18 | M16 | 160 | ab 110,00 € |
|
10212673 (23185.0118) |
21 | 16 | M16 | 200 | ab 139,10 € |
|
10212674 (23185.0119) |
21 | 18 | M16 | 200 | ab 139,90 € |
|
10212675 (23185.0120) |
21 | 20 | M20 | 200 | ab 142,20 € |
|
10212676 (23185.0121) |
21 | 22 | M20 | 200 | ab 146,40 € |
|
10212677 (23185.0122) |
25 | 20 | M20 | 250 | ab 191,40 € |
|
10212678 (23185.0123) |
25 | 22 | M20 | 250 | ab 198,10 € |
|
10212679 (23185.0124) |
25 | 24 | M24 | 250 | ab 206,40 € |
|
10212680 (23185.0125) |
25 | 28 | M24 | 250 | ab 213,50 € |
