Produktnummer:
10212649
Herstellernummer:
23185.0323
Hersteller:
Halder

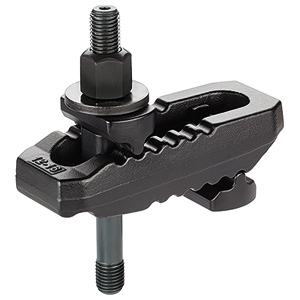

Halder 23185.0323 Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube mit Innensechskant 25 / M 20 x 250
Nennmaß d1:
25
d2:
M20
l4:
250
| Anzahl | Preis* |
|---|---|
| Bis 2 |
179,40 €
|
| Bis 3 |
161,46 €
|
| Bis 4 |
143,52 €
|
| Ab 5 |
132,19 €
|
Produktnummer:
10212649
EH 23185 Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube mit Innensechskant
Beschreibung
Werkstoff: Spanneisen: Stahl vergütet, galvanisch schwarz verzinkt Schraube: Vergütungsstahl Mutter: Vergütungsstahl Scheibe: Vergütungsstahl Hinweis: Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Durch den Innensechskant in der Stiftschraube ist eine schnelle Montage bzw. Demontage möglich. Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden.

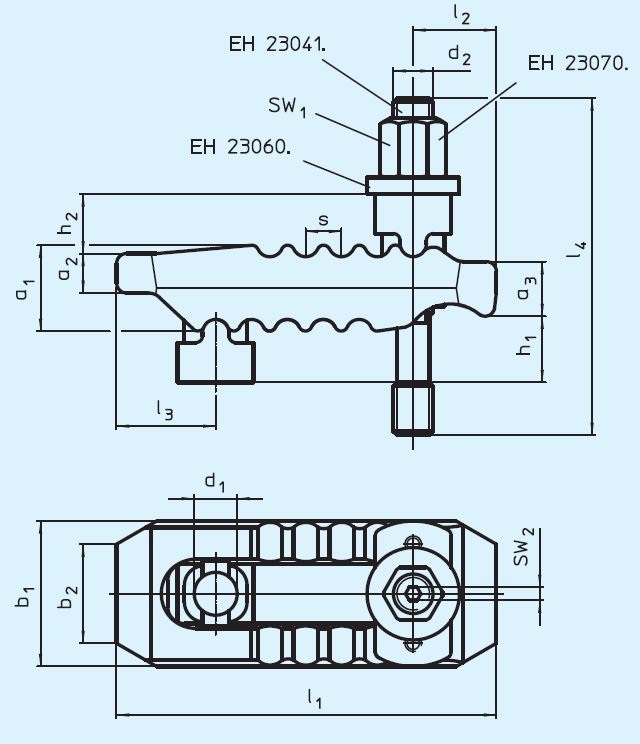

Eigenschaften
| Gewicht (g): | 4315 |
|---|---|
| Nennmaß d1: | 25 |
| SW1: | 30 |
| SW2: | 5 |
| Spannkraft max. kN: | 75 |
| a1: | 51 |
| a2: | 24 |
| a3: | 34 |
| b1: | 70 |
| b2: | 30 |
| d2: | M20 |
| h1 max.: | 0-100 |
| h2: | 31 |
| l1: | 235 |
| l2 (mm): | 60 |
| l3: | 47 |
| l4: | 250 |
| s: | 17 |
Dokumente
1
| Variante | d2 | l4 | Nennmaß d1 | Preis |
|---|---|---|---|---|
|
10212638 (23185.0312) |
M12 | 100 | 13 | ab 100,40 € |
|
10212639 (23185.0313) |
M12 | 125 | 13 | ab 106,50 € |
|
10212641 (23185.0315) |
M12 | 160 | 17 | ab 113,00 € |
|
10212640 (23185.0314) |
M12 | 125 | 17 | ab 115,00 € |
|
10212642 (23185.0316) |
M16 | 125 | 17 | ab 116,10 € |
|
10212643 (23185.0317) |
M16 | 160 | 17 | ab 119,40 € |
|
10212644 (23185.0318) |
M16 | 160 | 21 | ab 139,90 € |
|
10212645 (23185.0319) |
M16 | 200 | 21 | ab 140,40 € |
|
10212646 (23185.0320) |
M20 | 160 | 21 | ab 142,20 € |
|
10212647 (23185.0321) |
M20 | 200 | 21 | ab 144,40 € |
|
10212648 (23185.0322) |
M20 | 200 | 25 | ab 177,20 € |
|
10212649 (23185.0323) |
M20 | 250 | 25 | ab 179,40 € |
|
10212650 (23185.0324) |
M24 | 200 | 25 | ab 198,80 € |
|
10212651 (23185.0325) |
M24 | 250 | 25 | ab 200,60 € |
