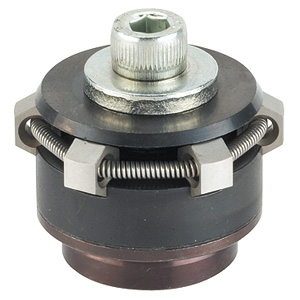

Halder 23340.0018 Zentrierspannelement mit Spannsegmenten Ø 18.5, - Ø 22.5

d1 min.: 18,5 d2 max.: 22,5

Anzahl	Preis*
Bis 1	314,60 €
Bis 2	283,14 €
Ab 3	231,81 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

d1 min.

d2 max.

Stück

VPE: 1 Stück

Produktnummer: 10210618

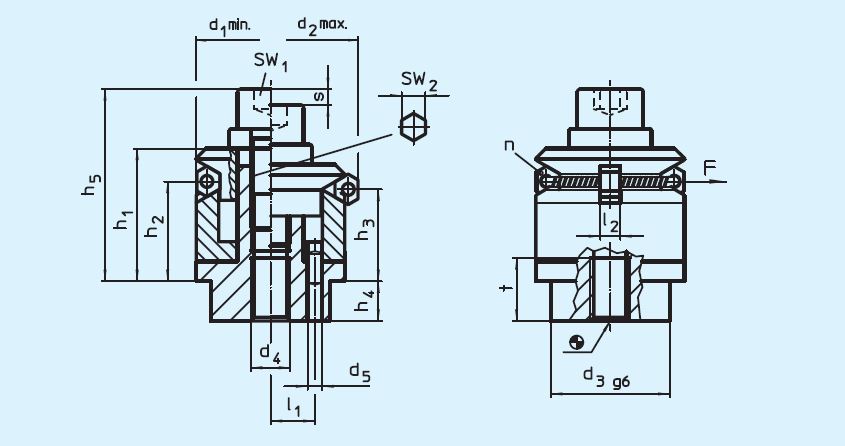

EH 23340 Zentrierspannelemente mit Spannsegmenten

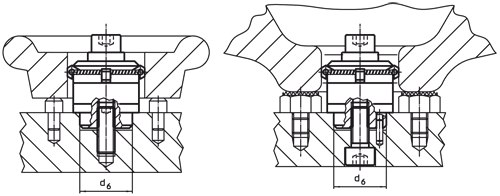

Werkstoff: Grundkörper: Werkzeugstahl, gehärtet, brüniert Spannsegmente: Stahl 1.4112, gehärtet und geschliffen Feder: rostfreier Stahl Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Präzise Selbstzentrierung mit einer Genauigkeit von + -0,025 mm. Durch die geschliffenen Spannsegmente können Bauteile mit roher oder bearbeiteter Oberfläche kraftschlüssig zentriert und auf die Auflagepunkte niedergezogen werden. Das Zentrierspannelement zeichnet sich durch große Verstellwege und eine geringe Bauhöhe aus. Anschraubmöglichkeit von oben und unten. Montagehinweis für Montage von oben: Spannteller und Schraube abnehmen. Grundkörper mit Gewindestift über SW2 befestigen.

Anzahl Segmente n:	3
Aufnahmebohrung d6 H7:	15
Gewicht (g):	38
Hub s:	2,3
SW1:	4
SW2:	5
Spannkraft F max. kN:	4,5
d1 min.:	18,5
d2 max.:	22,5
d3 g6:	15
d4:	M5
d5 +0,3:	2,5
h1:	16,6
h2:	11,6
h3:	10,4
h4:	7,5
h5:	23,6
l1 ±0,1:	5,5
l2 (mm):	3
t:	7

Datenblatt.pdf

Variante	d1 min.	d2 max.	Preis

10210617 (23340.0014)	14,5	18,5	ab 286,50 €
10210618 (23340.0018)	18,5	22,5	ab 314,60 €
10210619 (23340.0022)	22,5	26,5	ab 347,00 €
10210620 (23340.0026)	26,5	30,5	ab 374,90 €
10210621 (23340.0030)	30,5	38,5	ab 407,40 €
10210622 (23340.0038)	38,5	46,5	ab 440,30 €
10210623 (23340.0046)	46,5	54,5	ab 564,70 €
10210624 (23340.0054)	54,5	70,5	ab 593,90 €
10210625 (23340.0070)	70,5	86,5	ab 631,40 €
10210626 (23340.0086)	86,5	102,5	ab 689,10 €
