Halder 23690.0016 Kompaktspanner M 16
d1:
M16
| Anzahl | Preis* |
|---|---|
| Bis 1 |
349,10 €
|
| Bis 2 |
314,19 €
|
| Ab 3 |
257,23 €
|
Produktnummer:
10211303

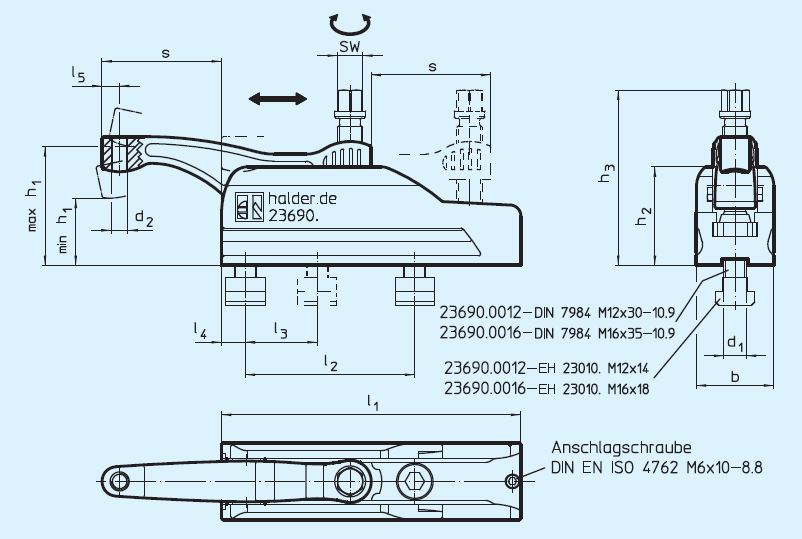

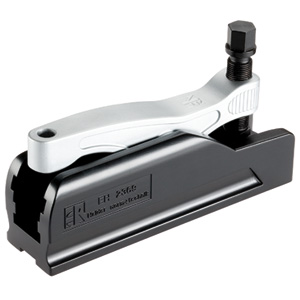

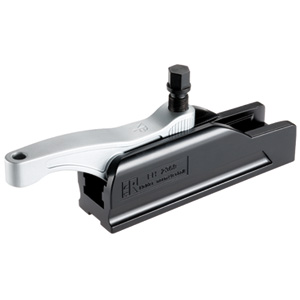

EH 23690 Kompaktspanner
Beschreibung

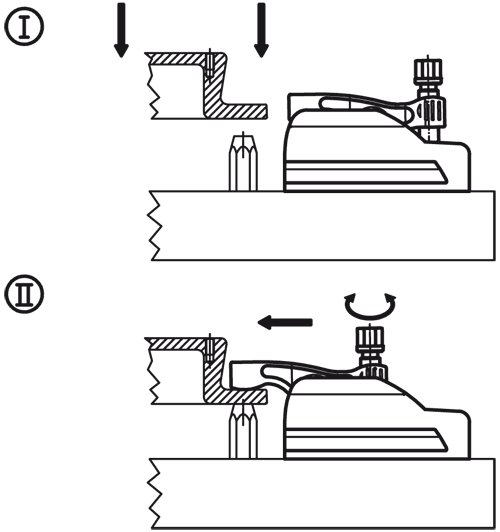

Werkstoff: Grundkörper: Vergütungsstahl, schwarz beschichtet Spannhebel: Vergütungs, Stahl vergütet, silberfarbig beschichtet Hinweis: Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Einsatz lageunabhängig erfolgen. Eigenschaften: -präzises, positionsgenaues Spannen -einfache, universelle Handhabung -hohe Spannkraft bei geringem Anzugsdrehmoment, verschleißarm durch gelagerten Spannhebel -stufenloser, großer Spannbereich -Spannhebel zum ungehinderten Teilewechsel vollständig im Gehäuse versenkbar -Spannhebel mit Aufnahmegewinde für diverse Spannelemente, z.B. Kugeldruckschrauben (EH 22700. - EH 22720.), Pendelauflagen (EH 22730./EH 22740.) usw. -großer Verstellbereich bei konstanter Spannkraft -stufenlose Erweiterung des Spannbereichs durch Höhenadapter 23690.0112 / .0116 -einfache und flexible Befestigungsmöglichkeiten -korrosionsgeschützt -unempfindlich gegen Schmutz und Späne. Spannvorgang: 1. Spannhebel zur Spannstelle schieben. 2. Spannen mittels Sechskant-Bundschraube. 3. Entspannen erfolgt in umgekehrter Schrittfolge. Montagehinweis: 1. Anschlagschraube ISO 4762-M 6 x 10 entnehmen. 2. Spannhebel zurückfahren und entnehmen. 3. Grundkörper mit 2 Innensechskantschrauben (im Lieferumfang enthalten) befestigen. 4. Spannhebel in Führungsnut des Grundkörpers aufsetzen und einschieben. 5. Anschlagschraube ISO 4762-M 6 x 10 fest einschrauben.
Eigenschaften
| Anzugsdrehmoment max. Nm: | 75 |
|---|---|
| Gewicht (g): | 4274 |
| SW: | 18 |
| Spannkraft max. kN: | 25 |
| b: | 55 |
| d1: | M16 |
| d2: | M12 |
| h1 max.: | 85 |
| h1 min.: | 47 |
| h2: | 70 |
| h3: | 126 |
| l1: | 213 |
| l2 +1: | 120 |
| l3: | 50 |
| l4: | 17 |
| l5 (mm): | 12,5 |
| s max.: | 85 |
Dokumente
3
| Variante | d1 | Preis |
|---|---|---|
|
10211302 (23690.0012) |
M12 | ab 266,00 € |
|
10211303 (23690.0016) |
M16 | ab 349,10 € |
