Produktnummer:
10210201
Herstellernummer:
24390.0181
Hersteller:
Halder

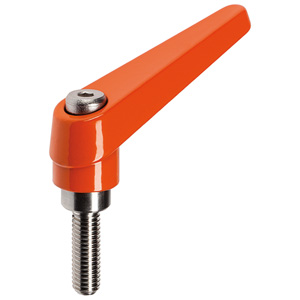

Halder 24390.0181 Verstellbare Klemmhebel, Innenteile aus rostfreiem Stahl mit Schraube Ø 14 x M 6 x 40, orange
Farbe:
orange
d1:
14
d2:
M6
l1:
40
| Anzahl | Preis* |
|---|---|
| Bis 41 |
10,00 €
|
| Bis 58 |
9,00 €
|
| Bis 75 |
8,00 €
|
| Ab 76 |
7,37 €
|
Produktnummer:
10210201

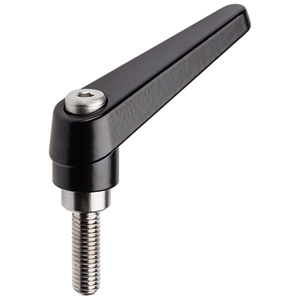

EH 24390 Verstellbare Klemmhebel Innenteile aus rostfreiem Stahl mit Schraube
Beschreibung

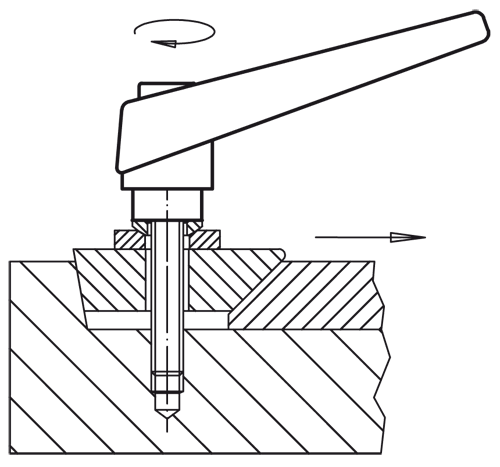

Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl 1.4305 Schraube: rostfreier Stahl 1.4305 Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden.

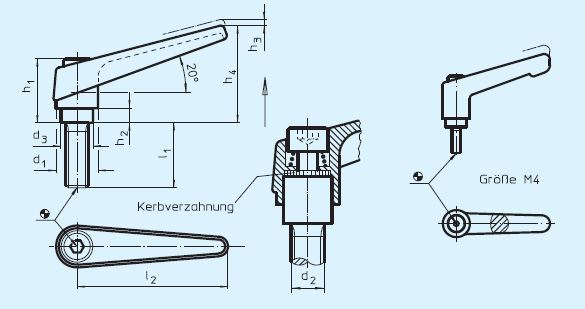

Eigenschaften
| Farbe: | orange |
|---|---|
| Gewicht (g): | 41 |
| d1: | 14 |
| d2: | M6 |
| d3: | 10 |
| h1: | 24,5 |
| h2: | 4 |
| h3: | 3 |
| h4: | 35 |
| l1: | 40 |
| l2 (mm): | 45 |
Dokumente
2
| Variante | l1 | d1 | Farbe | d2 | Preis |
|---|---|---|---|---|---|
|
10210169 (24390.0010) |
12 | 13 | orange | M4 | ab 8,55 € |
|
10210170 (24390.0012) |
12 | 13 | schwarz | M4 | ab 8,55 € |
|
10210171 (24390.0014) |
16 | 13 | orange | M4 | ab 8,70 € |
|
10210172 (24390.0016) |
16 | 13 | schwarz | M4 | ab 8,70 € |
|
10210179 (24390.0041) |
12 | 14 | orange | M5 | ab 8,75 € |
|
10210180 (24390.0044) |
12 | 14 | schwarz | M5 | ab 8,75 € |
|
10210191 (24390.0131) |
12 | 14 | orange | M6 | ab 8,75 € |
|
10210192 (24390.0134) |
12 | 14 | schwarz | M6 | ab 8,75 € |
|
10210173 (24390.0018) |
20 | 13 | orange | M4 | ab 8,90 € |
|
10210174 (24390.0020) |
20 | 13 | schwarz | M4 | ab 8,90 € |
|
10210181 (24390.0051) |
16 | 14 | orange | M5 | ab 8,90 € |
|
10210182 (24390.0054) |
16 | 14 | schwarz | M5 | ab 8,90 € |
|
10210193 (24390.0141) |
16 | 14 | orange | M6 | ab 8,90 € |
|
10210194 (24390.0144) |
16 | 14 | schwarz | M6 | ab 8,90 € |
|
10210183 (24390.0061) |
20 | 14 | orange | M5 | ab 9,10 € |
|
10210184 (24390.0064) |
20 | 14 | schwarz | M5 | ab 9,10 € |
|
10210195 (24390.0151) |
20 | 14 | orange | M6 | ab 9,10 € |
|
10210196 (24390.0154) |
20 | 14 | schwarz | M6 | ab 9,10 € |
|
10210175 (24390.0022) |
25 | 13 | orange | M4 | ab 9,15 € |
|
10210176 (24390.0024) |
25 | 13 | schwarz | M4 | ab 9,15 € |
|
10210185 (24390.0071) |
25 | 14 | orange | M5 | ab 9,35 € |
|
10210186 (24390.0074) |
25 | 14 | schwarz | M5 | ab 9,35 € |
|
10210197 (24390.0161) |
25 | 14 | orange | M6 | ab 9,35 € |
|
10210198 (24390.0164) |
25 | 14 | schwarz | M6 | ab 9,35 € |
|
10210177 (24390.0026) |
32 | 13 | orange | M4 | ab 9,40 € |
|
10210178 (24390.0028) |
32 | 13 | schwarz | M4 | ab 9,40 € |
|
10210187 (24390.0081) |
32 | 14 | orange | M5 | ab 9,60 € |
|
10210188 (24390.0084) |
32 | 14 | schwarz | M5 | ab 9,60 € |
|
10210199 (24390.0171) |
32 | 14 | orange | M6 | ab 9,60 € |
|
10210200 (24390.0174) |
32 | 14 | schwarz | M6 | ab 9,60 € |
|
10210189 (24390.0086) |
40 | 14 | orange | M5 | ab 10,00 € |
|
10210190 (24390.0089) |
40 | 14 | schwarz | M5 | ab 10,00 € |
|
10210201 (24390.0181) |
40 | 14 | orange | M6 | ab 10,00 € |
|
10210202 (24390.0184) |
40 | 14 | schwarz | M6 | ab 10,00 € |
|
10210203 (24390.0191) |
50 | 14 | orange | M6 | ab 10,70 € |
|
10210204 (24390.0194) |
50 | 14 | schwarz | M6 | ab 10,70 € |
|
10210205 (24390.0331) |
16 | 18 | orange | M8 | ab 11,70 € |
|
10210206 (24390.0334) |
16 | 18 | schwarz | M8 | ab 11,70 € |
|
10210207 (24390.0341) |
20 | 18 | orange | M8 | ab 11,90 € |
|
10210208 (24390.0344) |
20 | 18 | schwarz | M8 | ab 11,90 € |
|
10210209 (24390.0351) |
25 | 18 | orange | M8 | ab 12,15 € |
|
10210210 (24390.0354) |
25 | 18 | schwarz | M8 | ab 12,15 € |
|
10210211 (24390.0361) |
32 | 18 | orange | M8 | ab 12,55 € |
|
10210212 (24390.0364) |
32 | 18 | schwarz | M8 | ab 12,55 € |
|
10210213 (24390.0371) |
40 | 18 | orange | M8 | ab 12,90 € |
|
10210214 (24390.0374) |
40 | 18 | schwarz | M8 | ab 12,90 € |
|
10210215 (24390.0381) |
50 | 18 | orange | M8 | ab 13,50 € |
|
10210216 (24390.0384) |
50 | 18 | schwarz | M8 | ab 13,50 € |
|
10210219 (24390.0441) |
20 | 22 | orange | M10 | ab 13,70 € |
|
10210220 (24390.0444) |
20 | 22 | schwarz | M10 | ab 13,70 € |
|
10210217 (24390.0391) |
63 | 18 | orange | M8 | ab 14,20 € |
|
10210218 (24390.0394) |
63 | 18 | schwarz | M8 | ab 14,20 € |
|
10210221 (24390.0451) |
25 | 22 | orange | M10 | ab 14,25 € |
|
10210222 (24390.0454) |
25 | 22 | schwarz | M10 | ab 14,25 € |
|
10210223 (24390.0461) |
32 | 22 | orange | M10 | ab 14,65 € |
|
10210224 (24390.0464) |
32 | 22 | schwarz | M10 | ab 14,65 € |
|
10210225 (24390.0471) |
40 | 22 | orange | M10 | ab 15,65 € |
|
10210226 (24390.0474) |
40 | 22 | schwarz | M10 | ab 15,65 € |
|
10210227 (24390.0481) |
50 | 22 | orange | M10 | ab 16,40 € |
|
10210228 (24390.0484) |
50 | 22 | schwarz | M10 | ab 16,40 € |
|
10210233 (24390.0541) |
25 | 25 | orange | M12 | ab 17,60 € |
|
10210234 (24390.0544) |
25 | 25 | schwarz | M12 | ab 17,60 € |
|
10210229 (24390.0486) |
63 | 22 | orange | M10 | ab 17,80 € |
|
10210230 (24390.0489) |
63 | 22 | schwarz | M10 | ab 17,80 € |
|
10210235 (24390.0551) |
32 | 25 | orange | M12 | ab 18,20 € |
|
10210236 (24390.0554) |
32 | 25 | schwarz | M12 | ab 18,20 € |
|
10210231 (24390.0491) |
80 | 22 | orange | M10 | ab 19,00 € |
|
10210232 (24390.0494) |
80 | 22 | schwarz | M10 | ab 19,00 € |
|
10210237 (24390.0561) |
40 | 25 | orange | M12 | ab 19,00 € |
|
10210238 (24390.0564) |
40 | 25 | schwarz | M12 | ab 19,00 € |
|
10210239 (24390.0571) |
50 | 25 | orange | M12 | ab 20,25 € |
|
10210240 (24390.0574) |
50 | 25 | schwarz | M12 | ab 20,25 € |
|
10210241 (24390.0581) |
63 | 25 | orange | M12 | ab 21,55 € |
|
10210242 (24390.0584) |
63 | 25 | schwarz | M12 | ab 21,55 € |
|
10210243 (24390.0591) |
80 | 25 | orange | M12 | ab 23,40 € |
|
10210244 (24390.0594) |
80 | 25 | schwarz | M12 | ab 23,40 € |
|
10210245 (24390.0641) |
32 | 30 | orange | M16 | ab 24,75 € |
|
10210246 (24390.0644) |
32 | 30 | schwarz | M16 | ab 24,75 € |
|
10210247 (24390.0651) |
40 | 30 | orange | M16 | ab 25,75 € |
|
10210248 (24390.0654) |
40 | 30 | schwarz | M16 | ab 25,75 € |
|
10210249 (24390.0661) |
50 | 30 | orange | M16 | ab 26,95 € |
|
10210250 (24390.0664) |
50 | 30 | schwarz | M16 | ab 26,95 € |
|
10210251 (24390.0671) |
63 | 30 | orange | M16 | ab 28,65 € |
|
10210252 (24390.0674) |
63 | 30 | schwarz | M16 | ab 28,65 € |
|
10210253 (24390.0681) |
80 | 30 | orange | M16 | ab 31,65 € |
|
10210254 (24390.0684) |
80 | 30 | schwarz | M16 | ab 31,65 € |
