Produktnummer:
10210216
Herstellernummer:
24390.0384
Hersteller:
Halder

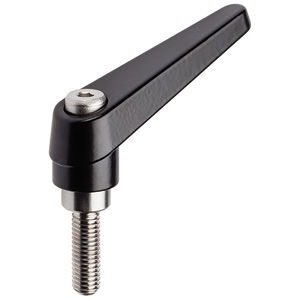

Halder 24390.0384 Verstellbare Klemmhebel, Innenteile aus rostfreiem Stahl mit Schraube Ø 18 x M 8 x 50, schwarz
Farbe:
schwarz
d1:
18
d2:
M8
l1:
50
| Anzahl | Preis* |
|---|---|
| Bis 32 |
13,10 €
|
| Bis 44 |
11,79 €
|
| Bis 57 |
10,48 €
|
| Ab 58 |
9,65 €
|
Produktnummer:
10210216
EH 24390 Verstellbare Klemmhebel Innenteile aus rostfreiem Stahl mit Schraube
Beschreibung

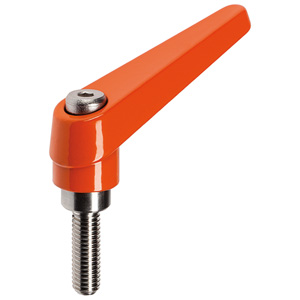

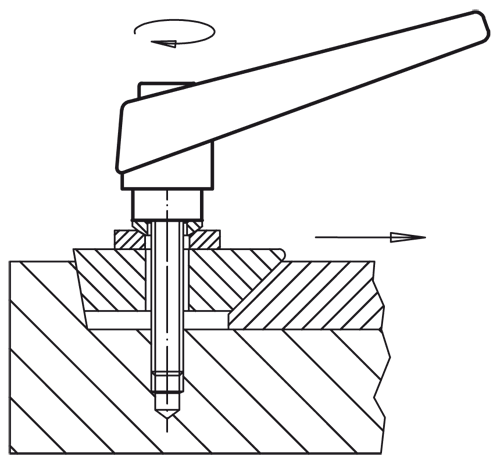

Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl 1.4305 Schraube: rostfreier Stahl 1.4305 Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden.

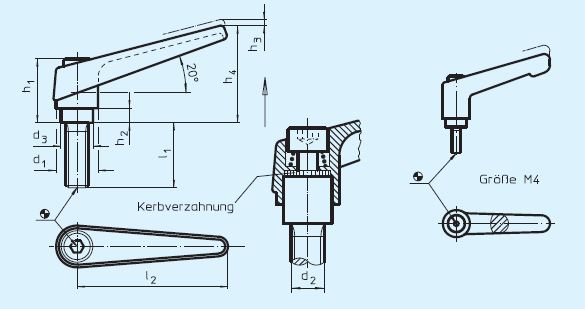

Eigenschaften
| Farbe: | schwarz |
|---|---|
| Gewicht (g): | 84 |
| d1: | 18 |
| d2: | M8 |
| d3: | 13,5 |
| h1: | 31 |
| h2: | 6,5 |
| h3: | 3 |
| h4: | 45 |
| l1: | 50 |
| l2 (mm): | 62 |
Dokumente
2
| Variante | l1 | d1 | Farbe | d2 | Preis |
|---|---|---|---|---|---|
|
10210169 (24390.0010) |
12 | 13 | orange | M4 | ab 8,30 € |
|
10210170 (24390.0012) |
12 | 13 | schwarz | M4 | ab 8,30 € |
|
10210171 (24390.0014) |
16 | 13 | orange | M4 | ab 8,45 € |
|
10210172 (24390.0016) |
16 | 13 | schwarz | M4 | ab 8,45 € |
|
10210179 (24390.0041) |
12 | 14 | orange | M5 | ab 8,50 € |
|
10210180 (24390.0044) |
12 | 14 | schwarz | M5 | ab 8,50 € |
|
10210191 (24390.0131) |
12 | 14 | orange | M6 | ab 8,50 € |
|
10210192 (24390.0134) |
12 | 14 | schwarz | M6 | ab 8,50 € |
|
10210173 (24390.0018) |
20 | 13 | orange | M4 | ab 8,65 € |
|
10210174 (24390.0020) |
20 | 13 | schwarz | M4 | ab 8,65 € |
|
10210181 (24390.0051) |
16 | 14 | orange | M5 | ab 8,65 € |
|
10210182 (24390.0054) |
16 | 14 | schwarz | M5 | ab 8,65 € |
|
10210193 (24390.0141) |
16 | 14 | orange | M6 | ab 8,65 € |
|
10210194 (24390.0144) |
16 | 14 | schwarz | M6 | ab 8,65 € |
|
10210183 (24390.0061) |
20 | 14 | orange | M5 | ab 8,85 € |
|
10210184 (24390.0064) |
20 | 14 | schwarz | M5 | ab 8,85 € |
|
10210195 (24390.0151) |
20 | 14 | orange | M6 | ab 8,85 € |
|
10210196 (24390.0154) |
20 | 14 | schwarz | M6 | ab 8,85 € |
|
10210175 (24390.0022) |
25 | 13 | orange | M4 | ab 8,90 € |
|
10210176 (24390.0024) |
25 | 13 | schwarz | M4 | ab 8,90 € |
|
10210185 (24390.0071) |
25 | 14 | orange | M5 | ab 9,10 € |
|
10210186 (24390.0074) |
25 | 14 | schwarz | M5 | ab 9,10 € |
|
10210197 (24390.0161) |
25 | 14 | orange | M6 | ab 9,10 € |
|
10210198 (24390.0164) |
25 | 14 | schwarz | M6 | ab 9,10 € |
|
10210177 (24390.0026) |
32 | 13 | orange | M4 | ab 9,15 € |
|
10210178 (24390.0028) |
32 | 13 | schwarz | M4 | ab 9,15 € |
|
10210187 (24390.0081) |
32 | 14 | orange | M5 | ab 9,35 € |
|
10210188 (24390.0084) |
32 | 14 | schwarz | M5 | ab 9,35 € |
|
10210199 (24390.0171) |
32 | 14 | orange | M6 | ab 9,35 € |
|
10210200 (24390.0174) |
32 | 14 | schwarz | M6 | ab 9,35 € |
|
10210189 (24390.0086) |
40 | 14 | orange | M5 | ab 9,70 € |
|
10210190 (24390.0089) |
40 | 14 | schwarz | M5 | ab 9,70 € |
|
10210201 (24390.0181) |
40 | 14 | orange | M6 | ab 9,70 € |
|
10210202 (24390.0184) |
40 | 14 | schwarz | M6 | ab 9,70 € |
|
10210203 (24390.0191) |
50 | 14 | orange | M6 | ab 10,40 € |
|
10210204 (24390.0194) |
50 | 14 | schwarz | M6 | ab 10,40 € |
|
10210205 (24390.0331) |
16 | 18 | orange | M8 | ab 11,35 € |
|
10210206 (24390.0334) |
16 | 18 | schwarz | M8 | ab 11,35 € |
|
10210207 (24390.0341) |
20 | 18 | orange | M8 | ab 11,55 € |
|
10210208 (24390.0344) |
20 | 18 | schwarz | M8 | ab 11,55 € |
|
10210209 (24390.0351) |
25 | 18 | orange | M8 | ab 11,80 € |
|
10210210 (24390.0354) |
25 | 18 | schwarz | M8 | ab 11,80 € |
|
10210211 (24390.0361) |
32 | 18 | orange | M8 | ab 12,20 € |
|
10210212 (24390.0364) |
32 | 18 | schwarz | M8 | ab 12,20 € |
|
10210213 (24390.0371) |
40 | 18 | orange | M8 | ab 12,55 € |
|
10210214 (24390.0374) |
40 | 18 | schwarz | M8 | ab 12,55 € |
|
10210215 (24390.0381) |
50 | 18 | orange | M8 | ab 13,10 € |
|
10210216 (24390.0384) |
50 | 18 | schwarz | M8 | ab 13,10 € |
|
10210219 (24390.0441) |
20 | 22 | orange | M10 | ab 13,30 € |
|
10210220 (24390.0444) |
20 | 22 | schwarz | M10 | ab 13,30 € |
|
10210217 (24390.0391) |
63 | 18 | orange | M8 | ab 13,80 € |
|
10210218 (24390.0394) |
63 | 18 | schwarz | M8 | ab 13,80 € |
|
10210221 (24390.0451) |
25 | 22 | orange | M10 | ab 13,85 € |
|
10210222 (24390.0454) |
25 | 22 | schwarz | M10 | ab 13,85 € |
|
10210223 (24390.0461) |
32 | 22 | orange | M10 | ab 14,25 € |
|
10210224 (24390.0464) |
32 | 22 | schwarz | M10 | ab 14,25 € |
|
10210225 (24390.0471) |
40 | 22 | orange | M10 | ab 15,20 € |
|
10210226 (24390.0474) |
40 | 22 | schwarz | M10 | ab 15,20 € |
|
10210227 (24390.0481) |
50 | 22 | orange | M10 | ab 15,95 € |
|
10210228 (24390.0484) |
50 | 22 | schwarz | M10 | ab 15,95 € |
|
10210233 (24390.0541) |
25 | 25 | orange | M12 | ab 17,10 € |
|
10210234 (24390.0544) |
25 | 25 | schwarz | M12 | ab 17,10 € |
|
10210229 (24390.0486) |
63 | 22 | orange | M10 | ab 17,30 € |
|
10210230 (24390.0489) |
63 | 22 | schwarz | M10 | ab 17,30 € |
|
10210235 (24390.0551) |
32 | 25 | orange | M12 | ab 17,70 € |
|
10210236 (24390.0554) |
32 | 25 | schwarz | M12 | ab 17,70 € |
|
10210231 (24390.0491) |
80 | 22 | orange | M10 | ab 18,45 € |
|
10210232 (24390.0494) |
80 | 22 | schwarz | M10 | ab 18,45 € |
|
10210237 (24390.0561) |
40 | 25 | orange | M12 | ab 18,45 € |
|
10210238 (24390.0564) |
40 | 25 | schwarz | M12 | ab 18,45 € |
|
10210239 (24390.0571) |
50 | 25 | orange | M12 | ab 19,70 € |
|
10210240 (24390.0574) |
50 | 25 | schwarz | M12 | ab 19,70 € |
|
10210241 (24390.0581) |
63 | 25 | orange | M12 | ab 20,95 € |
|
10210242 (24390.0584) |
63 | 25 | schwarz | M12 | ab 20,95 € |
|
10210243 (24390.0591) |
80 | 25 | orange | M12 | ab 22,75 € |
|
10210244 (24390.0594) |
80 | 25 | schwarz | M12 | ab 22,75 € |
|
10210245 (24390.0641) |
32 | 30 | orange | M16 | ab 24,05 € |
|
10210246 (24390.0644) |
32 | 30 | schwarz | M16 | ab 24,05 € |
|
10210247 (24390.0651) |
40 | 30 | orange | M16 | ab 25,00 € |
|
10210248 (24390.0654) |
40 | 30 | schwarz | M16 | ab 25,00 € |
|
10210249 (24390.0661) |
50 | 30 | orange | M16 | ab 26,20 € |
|
10210250 (24390.0664) |
50 | 30 | schwarz | M16 | ab 26,20 € |
|
10210251 (24390.0671) |
63 | 30 | orange | M16 | ab 27,85 € |
|
10210252 (24390.0674) |
63 | 30 | schwarz | M16 | ab 27,85 € |
|
10210253 (24390.0681) |
80 | 30 | orange | M16 | ab 30,75 € |
|
10210254 (24390.0684) |
80 | 30 | schwarz | M16 | ab 30,75 € |
