Produktnummer:
10212797
Herstellernummer:
24420.1310
Hersteller:
Halder

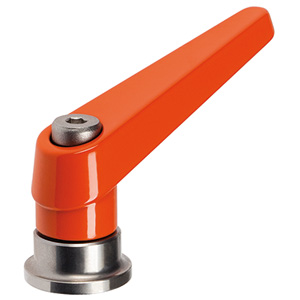

Halder 24420.1310 Verstellbarer Klemmhebel mit Axiallager aus rostfreiem Stahl mit Innengewinde Ø 30 x M 12, orange
Farbe:
orange
d1:
30
d2:
M12
| Anzahl | *Preis |
|---|---|
| Bis 9 |
44,10 €
|
| Bis 13 |
39,69 €
|
| Bis 17 |
35,28 €
|
| Ab 18 |
32,49 €
|
Produktnummer:
10212797
EH 24420 Verstellbare Klemmhebel mit Axiallager aus rostfreiem Stahl, mit Innengewinde
Beschreibung
Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl Gewindeteil: rostfreier Stahl Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Hebel wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Gewindeteil kann ausgetauscht werden. Die Vorteile des Axiallagers: -Doppelte Spannkraft mit gleicher Hebelgröße durch Verringerung der Flächenreibung. -Schonung des Bauteils durch feststehende Anlagefläche. -Geringes Setzverhalten durch höhere Vorspannkraft im Bolzen bzw. Gewinde.

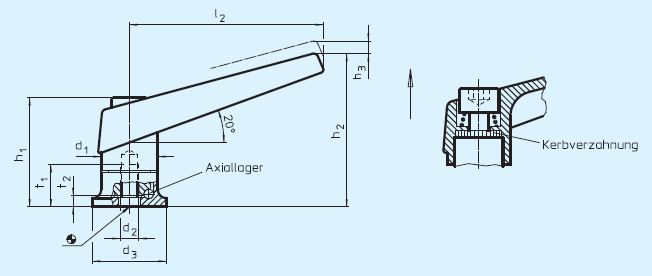

Eigenschaften
| Farbe: | orange |
|---|---|
| Gewicht (g): | 359 |
| d1: | 30 |
| d2: | M12 |
| d3: | 35 |
| h1: | 56,5 |
| h2: | 82 |
| h3: | 5,0 |
| l2 (mm): | 108 |
| t1 min.: | 26,5 |
| t2: | 6,6 |
Dokumente
1
| Variante | d2 | d1 | Farbe | Preis |
|---|---|---|---|---|
|
10212791 (24420.1010) |
M6 | 18 | orange | ab 29,65 € |
|
10212792 (24420.1012) |

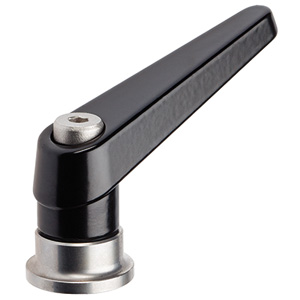

M6 | 18 | schwarz | ab 29,65 € |
|
10212793 (24420.1110) |
M8 | 22 | orange | ab 31,25 € |
|
10212794 (24420.1112) |
M8 | 22 | schwarz | ab 31,25 € |
|
10212795 (24420.1210) |
M10 | 25 | orange | ab 36,55 € |
|
10212796 (24420.1212) |
M10 | 25 | schwarz | ab 36,55 € |
|
10212797 (24420.1310) |
M12 | 30 | orange | ab 44,10 € |
|
10212798 (24420.1312) |
M12 | 30 | schwarz | ab 44,10 € |
