Produktnummer:
10208761
Herstellernummer:
24460.0016
Hersteller:
Halder

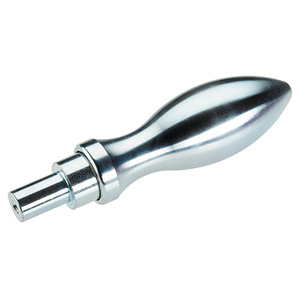

Halder 24460.0016 Drehbarer Ballengriff DIN 98 Ø 16 mit glattem Zapfen, Form D
Form:
D
d1:
16
| Anzahl | Preis* |
|---|---|
| Bis 49 |
8,40 €
|
| Bis 69 |
7,56 €
|
| Bis 89 |
6,72 €
|
| Ab 90 |
6,19 €
|
Produktnummer:
10208761
EH 24460 Drehbare Ballengriffe DIN 98
Beschreibung
Werkstoff: Stahl, gedreht, galvanisch verzinkt, passiviert
Form D: mit glattem Zapfen

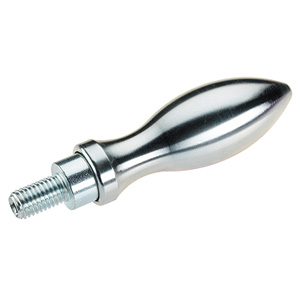

Form E: mit Gewindezapfen
Hinweis

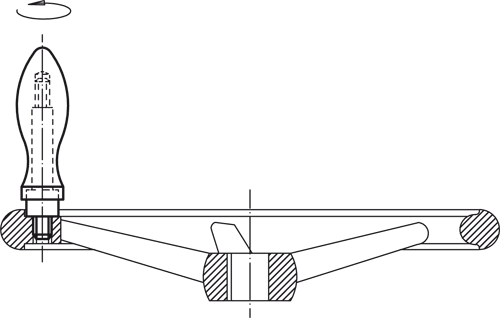

Drehbare Ballengriffe DIN 98 Form D werden unmontiert geliefert, d.h. das Griffteil ist lose beigelegt. Dadurch kann das Achsteil getrennt eingepresst bzw. vernietet werden.
Durch leichte Schläge mit einem Schonhammer in Achsrichtung wird das Griffteil auf der Achse so befestigt, dass es axial gehalten ist, dabei aber drehbar bleibt.
Form D: mit glattem Zapfen
Form E: mit Gewindezapfen
Hinweis
Drehbare Ballengriffe DIN 98 Form D werden unmontiert geliefert, d.h. das Griffteil ist lose beigelegt. Dadurch kann das Achsteil getrennt eingepresst bzw. vernietet werden.
Durch leichte Schläge mit einem Schonhammer in Achsrichtung wird das Griffteil auf der Achse so befestigt, dass es axial gehalten ist, dabei aber drehbar bleibt.

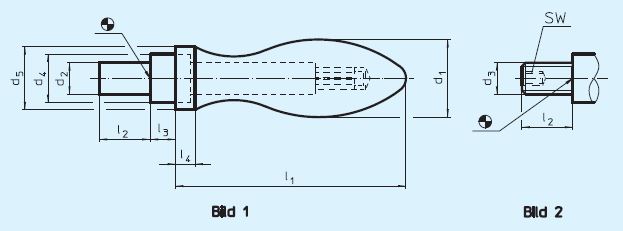

Eigenschaften
| Form: | D |
|---|---|
| Gewicht (g): | 53 |
| SW: | - |
| d1: | 16 |
| d2 h8: | 7 |
| d3: | - |
| d4 h13: | 10 |
| d5: | 14 |
| l1 ~: | 49 |
| l2 (mm): | 11 |
| l3: | 5,5 |
| l4: | 5,0 |
Dokumente
1
| Variante | d1 | Form | Preis |
|---|---|---|---|
|
10208761 (24460.0016) |
16 | D | ab 8,40 € |
|
10208766 (24460.0116) |
16 | E | ab 8,55 € |
|
10208762 (24460.0020) |
20 | D | ab 9,20 € |
|
10208767 (24460.0120) |
20 | E | ab 9,25 € |
|
10208763 (24460.0025) |
25 | D | ab 12,90 € |
|
10208768 (24460.0125) |
25 | E | ab 13,20 € |
|
10208764 (24460.0032) |
32 | D | ab 18,50 € |
|
10208769 (24460.0132) |
32 | E | ab 18,50 € |
|
10208770 (24460.0136) |
36 | E | ab 23,90 € |
|
10208765 (24460.0036) |
36 | D | ab 25,20 € |
