Produktnummer:
10209977
Herstellernummer:
25020.0060
Hersteller:
Halder

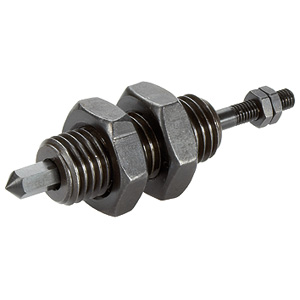

Halder 25020.0060 Abfrageelement mit Schaltstift, verdrehgesichert M 10,Tastspitze spitz
Ausführung:
Tastspitze spitz
d1:
M10
| Anzahl | Preis* |
|---|---|
| Bis 24 |
17,45 €
|
| Bis 33 |
15,71 €
|
| Bis 43 |
13,96 €
|
| Ab 44 |
12,86 €
|
Produktnummer:
10209977

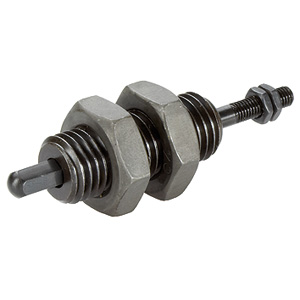

EH 25020 Abfrageelemente mit Schaltstift, verdrehgesichert Tastspitze rund
Beschreibung

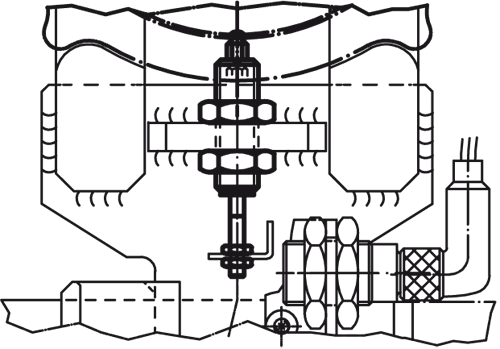

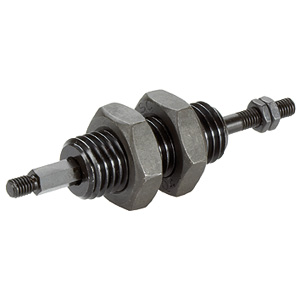

Werkstoff: Hülse:, Automatenstahl, brüniert Schaltstift: Stahl, nitriert, schwarz Mutter: Stahl, schwarz ( ISO 4035) Feder: rostfreier Stahl Hinweis: Federndes Druckstück mit Positionsabfragemöglichkeit mittels verdrehgesichertem Schaltstift mit vielseitigen Anwendungs- und Einsatzmöglichkeiten, z.B. als Abdrückstift in Werkzeugen mit Kontrolle. Die Tastspitze ist je nach Ausführung rund, spitz oder mit Anschlussgewinde für den universellen Einsatz ausgebildet. Am Schaltstift kann am Befestigungsgewinde eine Schalterfahne verdrehgesichert angebracht und für alle gängigen Schalter eingesetzt werden.

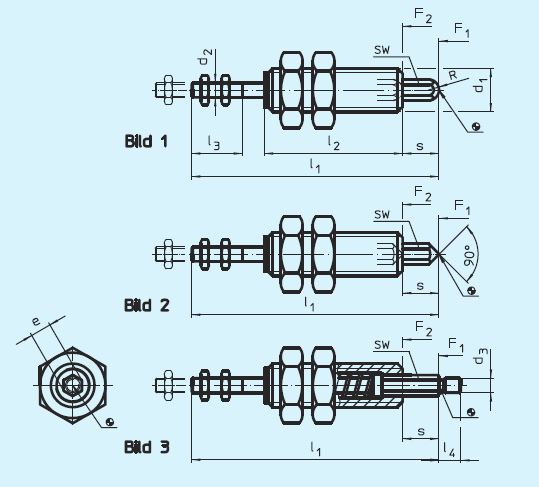

Eigenschaften
| Ausführung: | Tastspitze spitz |
|---|---|
| Federkraft F1 N~: | 5 |
| Federkraft F2 N~: | 9 |
| Gewicht (g): | 29 |
| R: | - |
| SW: | 4 |
| d1: | M10 |
| d2: | M3 |
| d3: | - |
| e ~: | 4,6 |
| l1: | 59 |
| l2 (mm): | 35 |
| l3 min.: | 11 |
| l4: | - |
| s: | 8 |
Dokumente
1
| Variante | Ausführung | d1 | Preis |
|---|---|---|---|
|
10209976 (25020.0058) |
Tastspitze spitz | M8 | ab 17,15 € |
|
10209977 (25020.0060) |
Tastspitze spitz | M10 | ab 17,45 € |
|
10209972 (25020.0008) |
Tastspitze rund | M8 | ab 17,50 € |
|
10209973 (25020.0010) |
Tastspitze rund | M10 | ab 17,90 € |
|
10209978 (25020.0062) |
Tastspitze spitz | M12 | ab 18,10 € |
|
10209974 (25020.0012) |
Tastspitze rund | M12 | ab 18,95 € |
|
10209979 (25020.0066) |
Tastspitze spitz | M16 | ab 23,40 € |
|
10209975 (25020.0016) |
Tastspitze rund | M16 | ab 23,75 € |
