Produktnummer:
10164508
Herstellernummer:
0870301
Hersteller:
Helios Preisser
Helios Preisser, 0870 301 Präszisions-Gewindeflanken-Messschraube 0-25 mm Messbereich, Spindel ø 6,5 mm, Spindelverstellung 25 mm, max. Fehler 3 mm, keine benötigte Einstellmaßlänge
Benötigte Einstellmaßlänge (in) mm:
-
Flankenmessung:
-
Info:
Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm
Länge (mm):
-
Messbereich (mm):
0 - 25
Messtrommel Ø (in) mm:
20
Spindel - Ø (in) mm:
6,5
Spindelverstellung (in) mm:
25
Steigung (mm):
0,5
Steigung Gang/ Zoll (in) mm:
-
lieferbar für folgende Steigungen (in) mm:
-
max. Fehler (in) mm:
3
max. Fehler +/- µm:
-
verwendbar für UNC, UNF 60°:
-
Helios Preisser, 0870 Präszisions-Gewindeflanken-Messschraube
Beschreibung
Ausführung:
0-300 mm Messbereich, für Einsätze mit Schaftmaßen ø 3,5 x 13,5 mm, Messtrommel ø 20 mm, Steigung 0,5 mm, DIN 863, Ablesung: 0,01 mm, Ableseteile mattverchromt, Spindel aus Spezialstahl, gehärtet und feinst geschliffen, Klemmeinrichtung, Friktionskupplung, Handwärmeschutz, Bügel lackiert, ohne Einstellmaße,
Ohne Gewindeflankeneinsätze, Gewindeflankeneinsätze und Einstellmaße müssen seperat bestellt werden.
Jeder Einsatz ist mit Steigungsangabe beschriftet, im Satz (Kimme + Kegel) Schaftmaß: 3,5 x 13,5 mm; Gewindeflanken-Einstellmaß: einseitig verrundet, geläppte Bohrung erleichter das Aufsetzen auf den kegeligen Einsatz, Handwärmeschutzgriff
Hinweis:
Bei Trapezgewinde ist für jede Steigung ein separates Einstellmaß erforderlich
Verpackung:
Holzetui
0-300 mm Messbereich, für Einsätze mit Schaftmaßen ø 3,5 x 13,5 mm, Messtrommel ø 20 mm, Steigung 0,5 mm, DIN 863, Ablesung: 0,01 mm, Ableseteile mattverchromt, Spindel aus Spezialstahl, gehärtet und feinst geschliffen, Klemmeinrichtung, Friktionskupplung, Handwärmeschutz, Bügel lackiert, ohne Einstellmaße,
Ohne Gewindeflankeneinsätze, Gewindeflankeneinsätze und Einstellmaße müssen seperat bestellt werden.
Jeder Einsatz ist mit Steigungsangabe beschriftet, im Satz (Kimme + Kegel) Schaftmaß: 3,5 x 13,5 mm; Gewindeflanken-Einstellmaß: einseitig verrundet, geläppte Bohrung erleichter das Aufsetzen auf den kegeligen Einsatz, Handwärmeschutzgriff
Hinweis:
Bei Trapezgewinde ist für jede Steigung ein separates Einstellmaß erforderlich
Verpackung:
Holzetui
Eigenschaften
| Benötigte Einstellmaßlänge (in) mm: | - |
|---|---|
| Flankenmessung: | - |
| Info: | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm |
| Länge (mm): | - |
| Messbereich (mm): | 0 - 25 |
| Messtrommel Ø (in) mm: | 20 |
| Spindel - Ø (in) mm: | 6,5 |
| Spindelverstellung (in) mm: | 25 |
| Steigung (mm): | 0,5 |
| Steigung Gang/ Zoll (in) mm: | - |
| lieferbar für folgende Steigungen (in) mm: | - |
| max. Fehler (in) mm: | 3 |
| max. Fehler +/- µm: | - |
| verwendbar für UNC, UNF 60°: | - |
Dokumente
1
| Variante | Länge (mm) | Messbereich (mm) | Spindel - Ø (in) mm | Steigung (mm) | Messtrommel Ø (in) mm | Spindelverstellung (in) mm | max. Fehler (in) mm | Benötigte Einstellmaßlänge (in) mm | Info | Flankenmessung | verwendbar für UNC, UNF 60° | Steigung Gang/ Zoll (in) mm | max. Fehler +/- µm | lieferbar für folgende Steigungen (in) mm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10164508 (0870301) |
- | 0 - 25 | 6,5 | 0,5 | 20 | 25 | 3 | - | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 379,00 € |
|
10164509 (0870302) |
- | 25 - 50 | 6,5 | 0,5 | 20 | 25 | 3 | 25 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 397,00 € |
|
10164510 (0870303) |
- | 50 - 75 | 6,5 | 0,5 | 20 | 25 | 4 | 50 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 426,00 € |
|
10164511 (0870304) |
- | 75 - 100 | 6,5 | 0,5 | 20 | 25 | 4 | 75 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 466,00 € |
|
10164512 (0870305) |
- | 100 - 125 | 6,5 | 0,5 | 20 | 25 | 4 | 100 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 511,00 € |
|
10164513 (0870306) |
- | 100 - 125 | 6,5 | 0,5 | 20 | 25 | 4 | 125 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 555,00 € |
|
10164514 (0870307) |
- | 150 - 200 | 8 | 0,5 | 20 | 50 | 5 | 175 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 791,00 € |
|
10164515 (0870309) |
- | 200 - 250 | 8 | 0,5 | 20 | 50 | 5 | 225 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 864,00 € |
|
10164516 (0870311) |
- | 250 - 300 | 8 | 0,5 | 20 | 50 | 5 | 275 | Für Einsätze mit Schaftmaßen Ø 3,5 x 13,5mm | - | - | - | - | - | ab 951,00 € |
Produktgalerie überspringen
Ähnliche Produkte

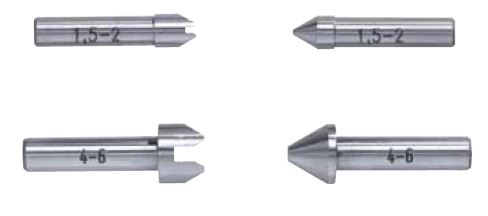

Helios Preisser 0870 901 Gewindeflanken-Einsätze für Außenmessung metrisches ISO-Gewinde: Flankenmessung 60°, verwendbar für UNC, UNF 60°: 72-48, Steigung: 0,35 - 0,5 mm
