Produktnummer:
10164590
Herstellernummer:
0894510
Hersteller:
Helios Preisser

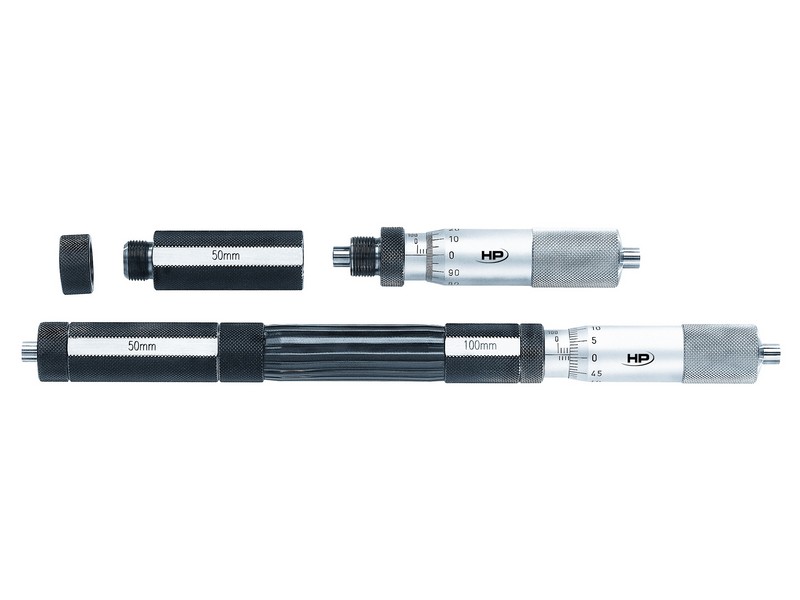

Helios Preisser, 0894 510 Präsisions-Innenmesssschrauben mit Verlängerungen 100-300 mm Messbereich des Satzes, max. Fehler 7 µm, Verlängerungen (Rohr ø 17 mm): 50 mm / 100 mm
Messbereich des Satzes (in) mm:
100 - 300
Verlängerungen (Rohr Ø 17) mm:
50 / 100
Verlängerungen (Rohr Ø 32) mm:
-
max. Fehler (in) µm:
7
Produktnummer:
10164590
Helios Preisser, 0894 Präzisions-Innenmesssschrauben mit Verlängerungen
Beschreibung

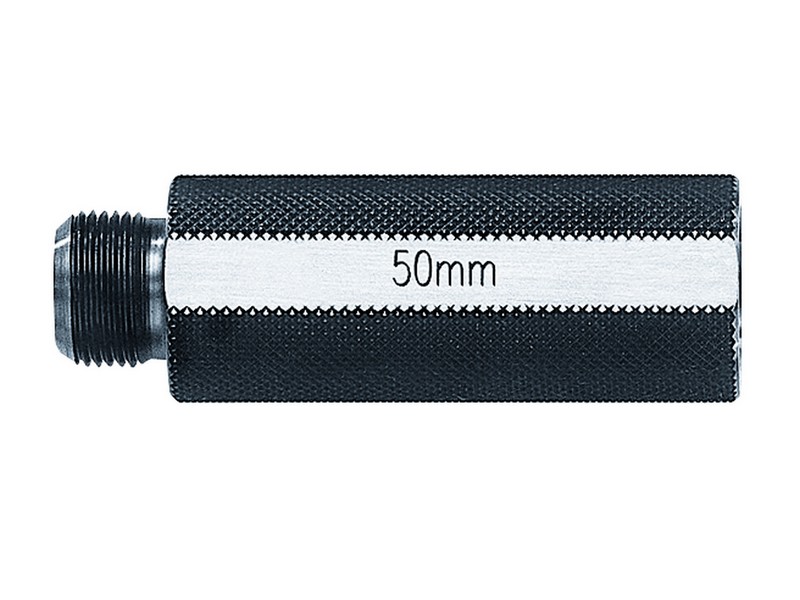

Ausführung: 100-6000 mm Messbereich des Satzes, Bei größeren Messbereichen wird empfohlen die Innenmessschraube an 2 Punkten im Abstand von ca. 22% der Messlänge vom Ende aufzulegen bzw. zu halten. Dadurch wird eine minimale Durchbiegung erreicht. Die angegebenen Fehler beziehen sich auf das Größtmaß des Satzes. Werden kleinere Maße gemessen, ist der Fehler geringer und entspricht dem bei den kleineren Sätzen angegebenen Wert. Verlängerungen einzeln 50 - 1000 mm Länge, DIN 863, Messenden ø 7 mm x 6 mm lang, HM-bestückt, kugelförmig geläppt, Gewindesteigung 1 mm innenliegende, gefederte Eindmaßstäbe mit Handwärmeschutz, Verlängerungen ab 100 mm: außen Stahlrohr ø 17 mm, mit Handwärmeisolierung, Verlängerungen 500 und 1000 mm: verstärkte Ausführung - Stahlrohr ø 32 mm für große Messbereiche, Messkörper 50 mm verstellbar damit isch die Skalentrommel beim Messen nicht verstellt, läuft die Spindel schwergängig, Verpackung: Holzetui.
Eigenschaften
| Messbereich des Satzes (in) mm: | 100 - 300 |
|---|---|
| Verlängerungen (Rohr Ø 17) mm: | 50 / 100 |
| Verlängerungen (Rohr Ø 32) mm: | - |
| max. Fehler (in) µm: | 7 |
Dokumente
1
| Variante | Messbereich des Satzes (in) mm | max. Fehler (in) µm | Verlängerungen (Rohr Ø 17) mm | Verlängerungen (Rohr Ø 32) mm | Preis |
|---|---|---|---|---|---|
|
10164578 (0894514) |
100 - 500 | 9 | 50 / 100 / 200 | - | ab 1.034,00 € |
|
10164579 (0894518) |
100 - 900 | 11 | 50 / 100 / 200 / 400 | 500 / 1 x 1000 | ab 1.336,00 € |
|
10164580 (0894522) |
100 - 1300 | 13 | 50 / 100 / 200 / 400 / 400 | 500 / 2 x 1000 | ab 1.644,00 € |
|
10164581 (0894526) |
100 - 1700 | 15 | 50 / 100 / 200 / 400 / 800 | 500 / 3 x 1000 | ab 1.691,00 € |
|
10164582 (0894530) |
100 - 2100 | 18 | 50 / 100 / 200 / 400 / 400 / 800 | 500 / 4 x 1000 | ab 1.984,00 € |
|
10164583 (0894534) |
100 - 2500 | 21 | 50 / 100 / 200 / 400 / 800 / 800 | 500 / 5 x 1000 | ab 2.037,00 € |
|
10164584 (0894538) |
100 - 2000 | 18 | 50 / 100 / 200 / 200 | 500 / 1 x 1000 | ab 3.556,00 € |
|
10164585 (0894542) |
100 - 3000 | 30 | 50 / 100 / 200 / 200 | 500 / 2 x 1000 | ab 4.638,00 € |
|
10164586 (0894546) |
100 - 4000 | 40 | 50 / 100 / 200 / 200 | 500 / 3 x 1000 | ab 5.757,00 € |
|
10164587 (0894550) |
100 - 5000 | 50 | 50 / 100 / 200 / 200 | 500 / 4 x 1000 | ab 6.840,00 € |
|
10164588 (0894554) |
100 - 6000 | 60 | 50 / 100 / 200 / 200 | 500 / 5 x 1000 | ab 7.924,00 € |
|
10164589 (0894504) |
100 - 150 | 4 | nur Messkörper, ohne Etui | - | ab 288,00 € |
|
10164590 (0894510) |
100 - 300 | 7 | 50 / 100 | - | ab 767,00 € |
