Produktnummer: 10093825

Herstellernummer: K0014.316150

Hersteller: Kipp

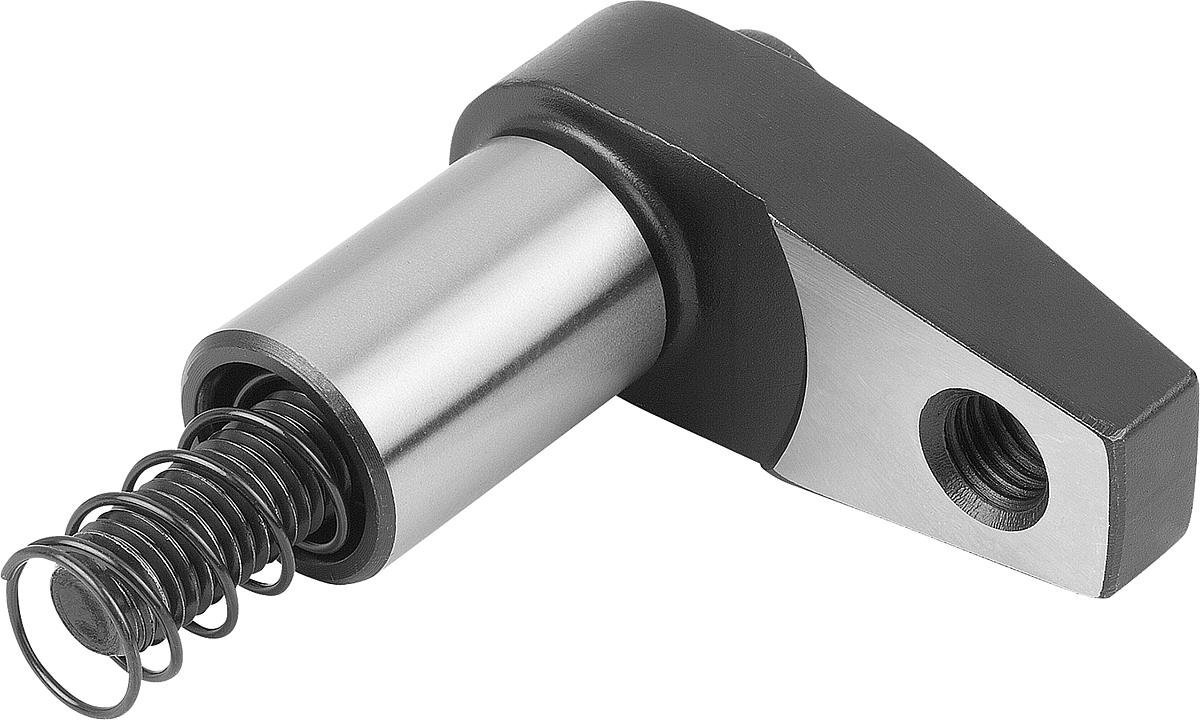

Kipp K0014.316150 SPANNHAKEN GESCHLIFFEN FORM C

Anziehdrehmoment max. Nm: 147 B: 22 D: 32 D1: 36 D2: M12 F max. kN: 38 Form: C Gewicht ca. kg: 0,558 H: 101 H1: 75 H2: 39 H3: 15 H4: 16 H5 max. Spannbereich: 15 L: 38 R: 50 Sortierung: 150 Zylinderschraube DIN 912: M16x85

Anzahl	Preis*
Bis 9	88,80 €
Bis 24	84,36 €
Bis 49	79,92 €
Ab 50	75,48 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Anziehdrehmoment max. Nm

F max. kN

Form

Gewicht ca. kg

H5 max. Spannbereich

Sortierung

Zylinderschraube DIN 912

Stück

VPE: 1 Stück

Produktnummer: 10093825

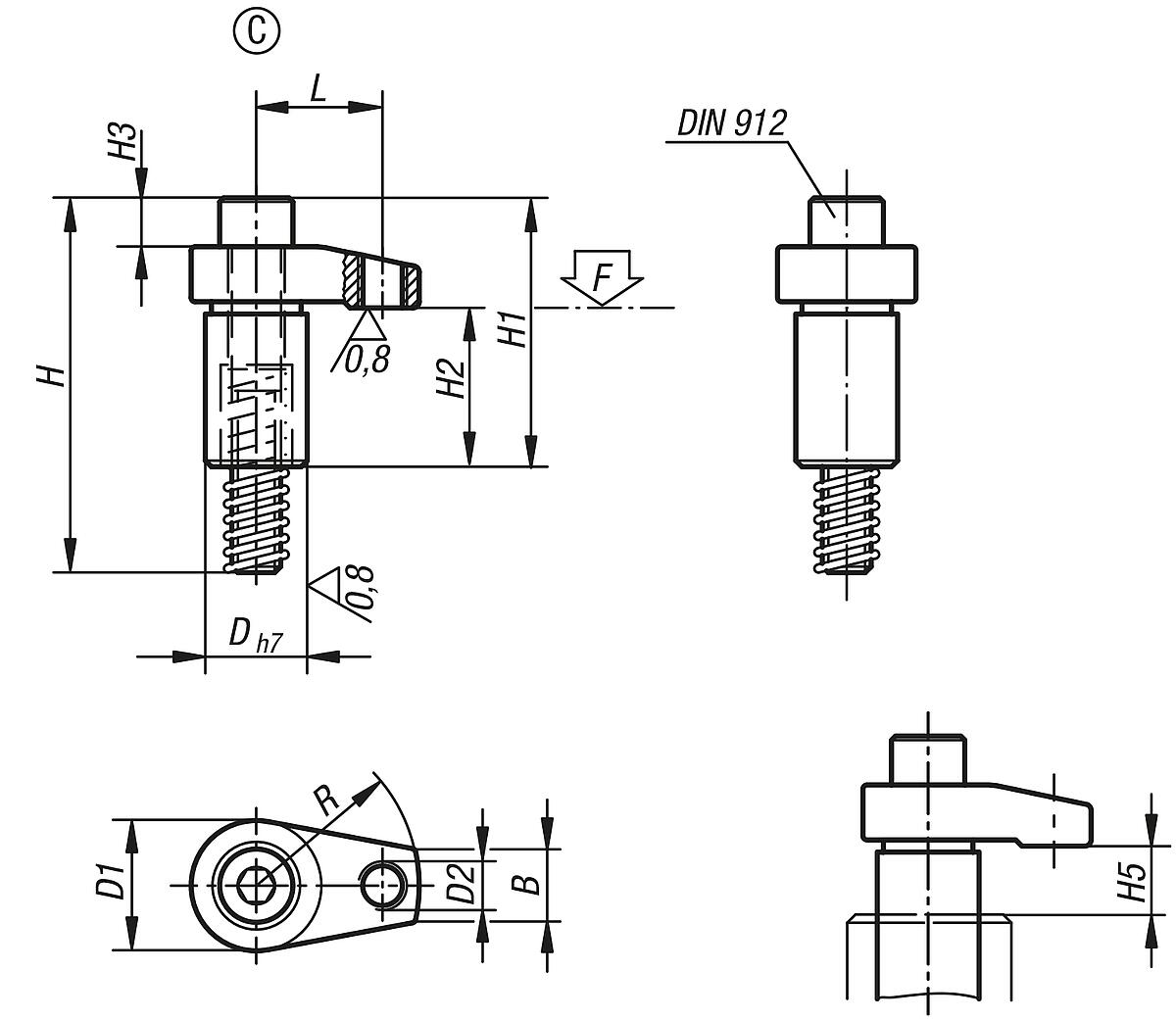

K0014_C Spannhaken geschliffen Form C

Werkstoff:
Vergütungsstahl, vergütet.

Ausführung:
brüniert. Schaftdurchmesser geschliffen.

Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).

Anziehdrehmoment max. Nm:	147
B:	22
D:	32
D1:	36
D2:	M12
F max. kN:	38
Form:	C
Gewicht ca. kg:	0,558
H:	101
H1:	75
H2:	39
H3:	15
H4:	16
H5 max. Spannbereich:	15
L:	38
R:	50
Sortierung:	150
Zylinderschraube DIN 912:	M16x85

Datenblatt.pdf

Variante	D	H3	B	D1	Form	D2	L	R	Gewicht ca. kg	H4	H	H1	H2	H5 max. Spannbereich	Zylinderschraube DIN 912	Anziehdrehmoment max. Nm	F max. kN	Sortierung	Preis

10093822 (K0014.312140)	25	11	18	32	C	M12	31	40	0,295	10	92	66	39	15	M12x80	58,8	22,6	120	ab 62,77 €
10093823 (K0014.312150)	25	11	18	32	C	M12	38	50	0,353	13	92	68	39	15	M12x80	49	18,5	130	ab 71,78 €
10093824 (K0014.312160)	25	11	18	32	C	M12	46	60	0,390	13	92	68	39	15	M12x80	45,1	15,2	140	ab 75,09 €
10093825 (K0014.316150)	32	15	22	36	C	M12	38	50	0,558	16	101	75	39	15	M16x85	147	38	150	ab 88,80 €
10093826 (K0014.316160)	32	15	22	36	C	M12	46	60	0,600	16	101	75	39	15	M16x85	127,4	33	160	ab 93,25 €
